Laboratorium z Mechaniki Płynów
Anna Popis III MDZ gr.1004
data złożenia	data przyjęcia	Ocena

1.Cel ćwiczenia. Zapoznanie się z równaniem Bernoulliego dla przepływów rzeczywistych. Wyznaczanie strat za pomocą tego równania. Zapoznanie się z konstrukcją wykresu strat - wykresu piezometrycznego.

2.Schemat stanowiska .

4

1

6

5

2

7

3

8

Oznaczenia

1-zbiornik wody,

2-przewod zasilający,

3-przewód pomiarowy,

4-sieć wodociągowa,

5-odpływ nadmiaru wody,

6-piezometry,

7-zawór regulacyjny,

8-naczynie pomiarowe,

3.Przebieg ćwiczenia.

Przed przystąpieniem do ćwiczenia należy dokonać pomiarów geometrycznych badanego przewodu: średnice wewnętrzne oraz długości odcinków przelotowych .po uruchomieniu przepływu wody zaworem regulującym należy ustalić żądane natężenie przepływu.

Po ustaleniu się przepływów należy odczytać poziom cieczy w rurkach pizometrycznych.

4.Wyniki pomiarów.

4a)wymiary geometryczne badanego przewodu,

1.dane punkty pomiarowe

* * * * * *

l₁ l₂ l₃

4b) tabela pomiarów

Dane punkty pomiarowe	950	130	1115	1220	1340	1515
Poziom cieczy w rurkach h mm H2O	230	209	205	79	79	78
Dane punkty pomiarowe	250	950	1220	2155	2865	3385
Poziom cieczy w rurkach h mm H2O	288	240	91	88	75	71

D₁=36 mm

D₂=60 mm

D₃=76 mm

5.Obliczenia

V=√2ς_H2O g h /ς_p (m/s),

Gdzie ς_H2O - gęstość wody 1000 kg/m³

ς_p - gęstość powietrza 1,29 kg/m³

g - przyśpieszenie ziemskie 9,81 m/s²

V₁=68,724 m/s

V₂=d₁²*V₁/d₂² m/s

V₂=36²*68,71/60²=24,743 m/s

V₃=d₁²*V₁/d₃² m/s

V₃=36²*68,71/76²=15,42 m/s

Re=d₁*V₁/v _pow

Re₁=36*68,71/10=247,35

Re₂=60*24,74/10=148,44

Re₃=76*15,42/10=117,19

λ_i=0,316/⁴√Re

λ₁=0,316/⁴√247,35 =0,079

λ₂0,316/⁴√148,44 =0,090

λ₃=0,316/⁴√117,19 =0,096

Δp₁=

Δp₂=

Δp₃=

SPRAWOZDANIE 3

Anna Łagowska

Grupa poniedzi.

10¹⁵ t.A

III MDZ

LABORATORIUM MECHANIKI PŁYNÓW

TEMAT :WYZNACZANIE WYKRESU PIEZOMETRYCZNEGO.

SPRAWOZDANIE 3

Anna Popis

Grupa poniedz.

10¹⁵ t.A

III MDZ

LABORATORIUM MECHANIKI PŁYNÓW

TEMAT:WYZNACZANIE WYKRESU PIEZOMETRYCZNEGO.

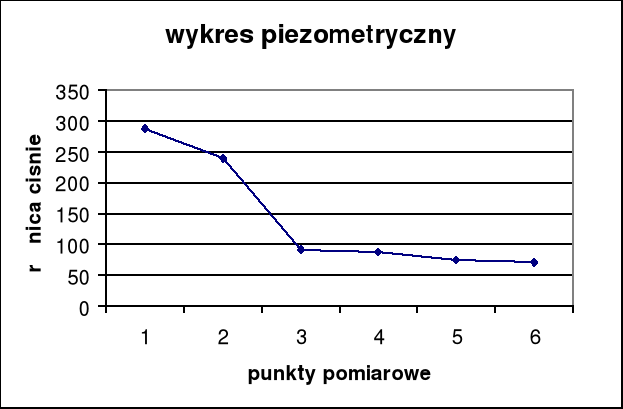

6.Wnioski

Przebieg otrzymanych wykresów jest zgodny z zawartymi w literaturze. Świadczy to o tym, że zarówno pomiary jak i pózniejsze obliczenia zostały dokonane w sposób poprawny bez błędów rachunkowych.

7.Literatura. R.A.Duckworth: Mechanika Płynów (Warszawa 1983)

Jerzy Bukowski :Mechanika Płynów (Warszawa 1959)

---
