4.2.    Polecana liczba śrub:

4.2.1    - o średnicy d_x n_x — (Af+7V) /(200 ^300);

^ 4 (liczba całkowita, parzysta), gdzie M_f N - wymiary podstawy reduktora, mm

(13.3-13.5);

4.2.2    - o średnicy d₂ n₂ - dwie śruby na każde łożysko (rys. 13.1.4a).

W przypadku zbliżenia pokryw bocznych między węzłami łożyskowymi montuje się jedna śruba (rys. 13.1.4b) z możliwym ścięciem kołnierza pokrywy (rys. 13.1.4c);

4.2.3    - o średnicy d₂ n₃ - dobiera się w taki sposób,

żeby odległość między śrubami nie przewyższała

L-(12+15)d₃ mm;

4.2.4 - o średnicy d_Ą    n_Ą (tabl. 13.1.1);

4.2.5 - o średnicy d₅    n₅ (tabl. 14.1.2).

Otwory pod śruby d_x,₅ oznacza się d₀tw 1-5.

Wymiary otworów i pogłębień pod łby śrub (tabl. 13.7.1).

4.3.    Szerokości łączonych kołnierzy, mm (rys. 13.1.2, (rys. 13.1.5):

4.3.1    -dlaśruby d_x spfe+ż^mm (rys. 13.6.la,c);

4.3.2    - dla śruby d₂ s₂=ó+x+k₂+5,mm (rys. 13.6.lf);

4.3.3    - dla śruby d₃ s₃=Ó+x+k₃, mm (rys. 13.6.1h).

Wymiary lr,.₃=f(</i_₃) (tabl. 13.1.2); x (tabl. 13.2.4). Wymiary złącz śrubowych oraz miejsc rozmieszczenia śrub (13.7).

5. POKRYWY BOCZNE NAKŁADANE I WKŁADANE (rys. 13.1.3, tabl. 13.1.1).

6. INNE ELEMENTY CZĘŚCI KORPUSOWYCH

6.1.    Kołki stożkowe (2 szt.) (rys. 13.6.1k,l).

6.2.    Wzniosy osi wałów A, mm (tabl. 13.8.7).

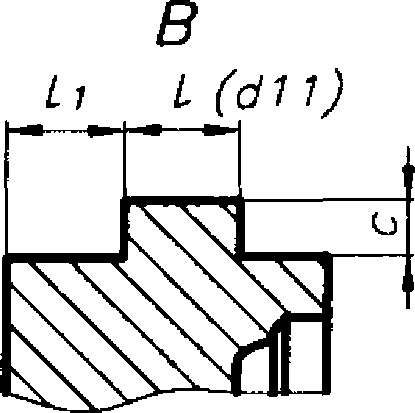

6.3.    Wymiary ścięć powierzchni „korpus-pokrywa" dla osadzenia łożysk (rys. 13.1.1 A):

c = 1,0 mm - dla D ponad 47 mm do 100 mm; c = 1,6 mm - dla D ponad 100 mm do 240 mm; c - 2,5 mm - dla D ponad 240 mm do 400 mm.

6.4.    Wymiary przejść odlewniczych x, y_f r, mm (tabl.

13.2.4, rys. 13.2.2).

6.5.    Pochylenia odlewnicze - (3^5)° promienie odlewnicze- r = (3^5) mm (tabl. 13.2.2, tabl. 13.2.3).

6.6.    Oprzyrządowanie reduktorów (14.1).

Tabl. 13.1.1. Podstawowe wymiary pokryw bocznych, mm

	D		dt śruba	n4 liczba śrub	Ai	ól
Pokrywy nakładane	ponad 40 do 62		M6	4	6	5
	ponad 62 do 95 ponad 95 do 145		M8 M10	4 6	8 10	6 7
	ponad 145 do 220		M12	6	12	8
	DX=D + 2,5 d4 D2^=D]+ 2,0 Ćą
Pokrywy wkładane	.	L- 6^8 (D^lOO) ^ /. = 8-h 10(D> 100) c =0,5 L
		Dt=\, 250+10

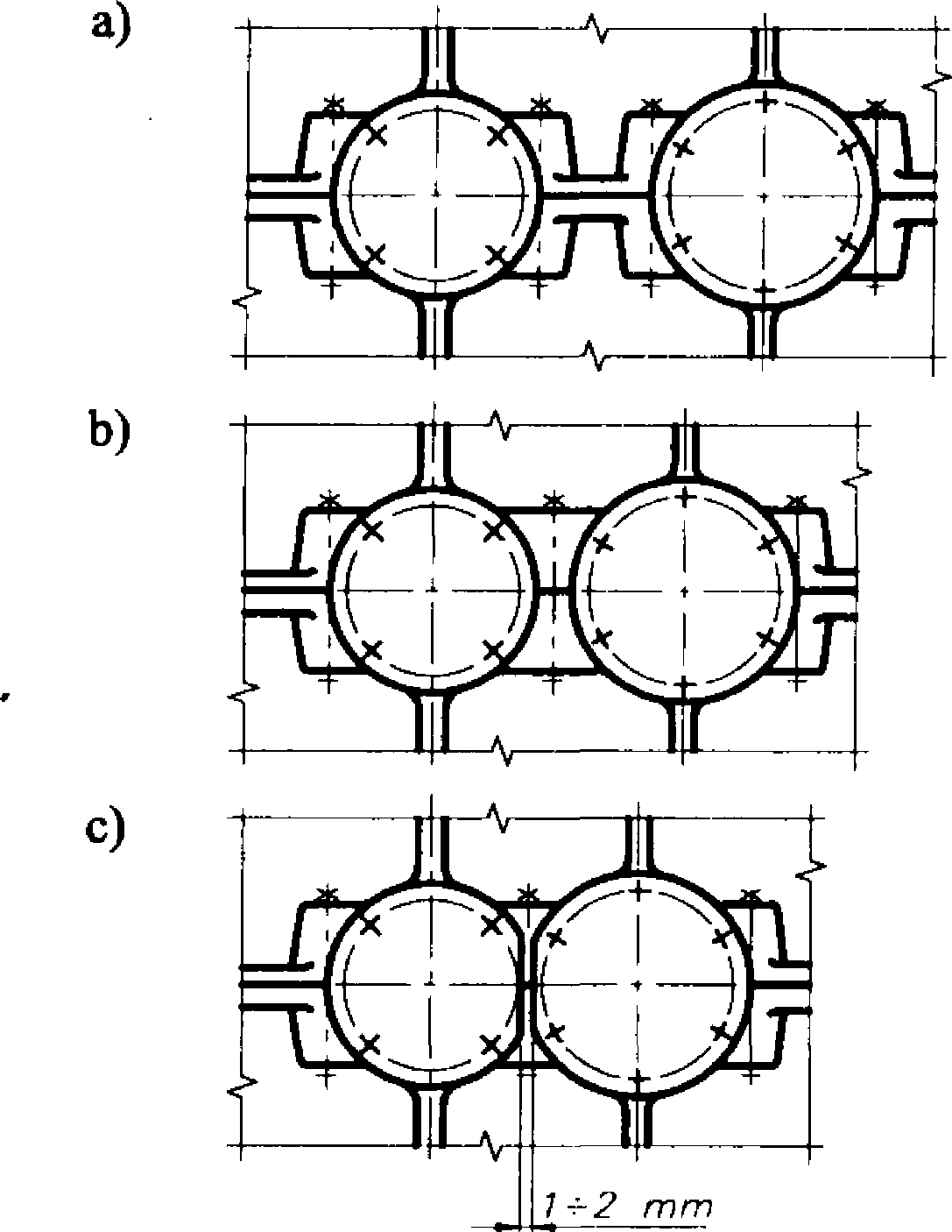

Rys. 13.1.4. Rozmieszczenie śrub łączących korpus

z pokrywą obok łożysk:

a)    dwie śruby na każde łożysko;

b)    jedna śruba między łożyskami;

c)    jedna śruba ze ścięciem kołnierza pokrywy

Pokrywo przelotowa

Wymiary otworów w pokrywach dla wejściowych (wyjściowych) odcinków wotów z wmontowaniem uszczelnień (10. 1. 1)

Pokrywa nieprzelotowa

b)

	"T~ii
\
I	- ^
	oł

62

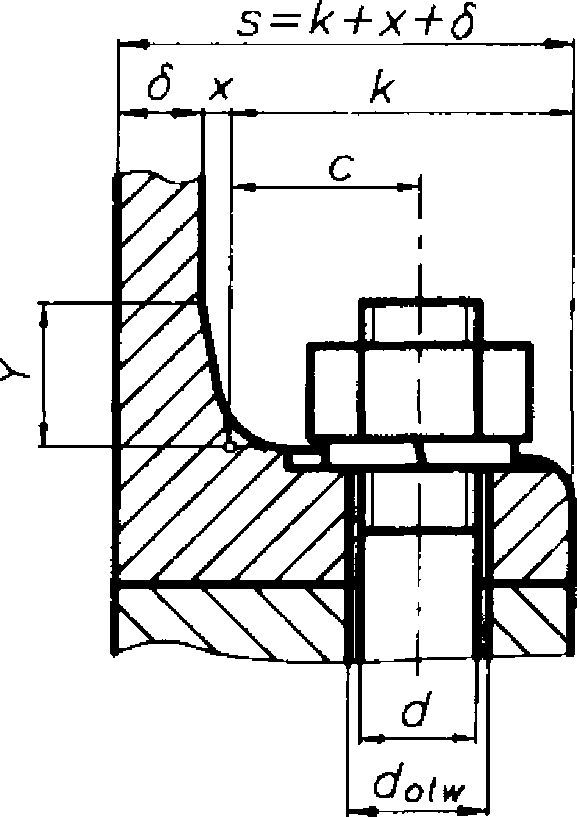

Rys. 13.1.5. Szerokość łączonych kołnierzy

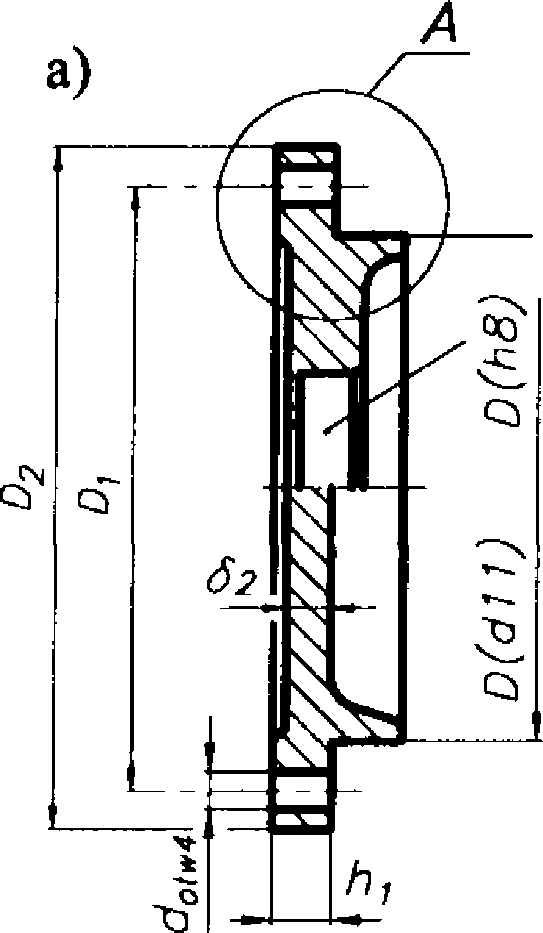

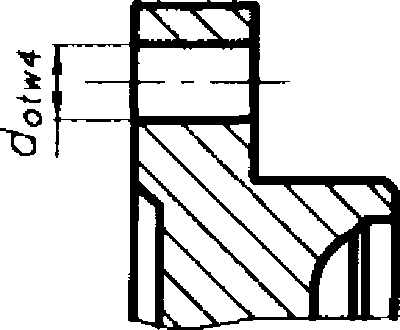

Rys. 13.1.3. Pokrywy boczne: a) nakładane; b) wkładane

(Projektowanie pokryw -13.11)

Tabl. 13.1.2. Wymiary dla wyznaczenia szerokości

kołnierzy, mm

d		M6 M8 M10 M12				M16 M20 M24 M30 M36 M42M48
Śruby	k	20	24	28	33	40	48	55	67	79	92 106
	c	11	13	15	18	21	25	28	34	41	50 56
&	k	15	19	23	27	35	43	51			_ _
I	c	8	10	12	14	17	22	26	-	-	-
