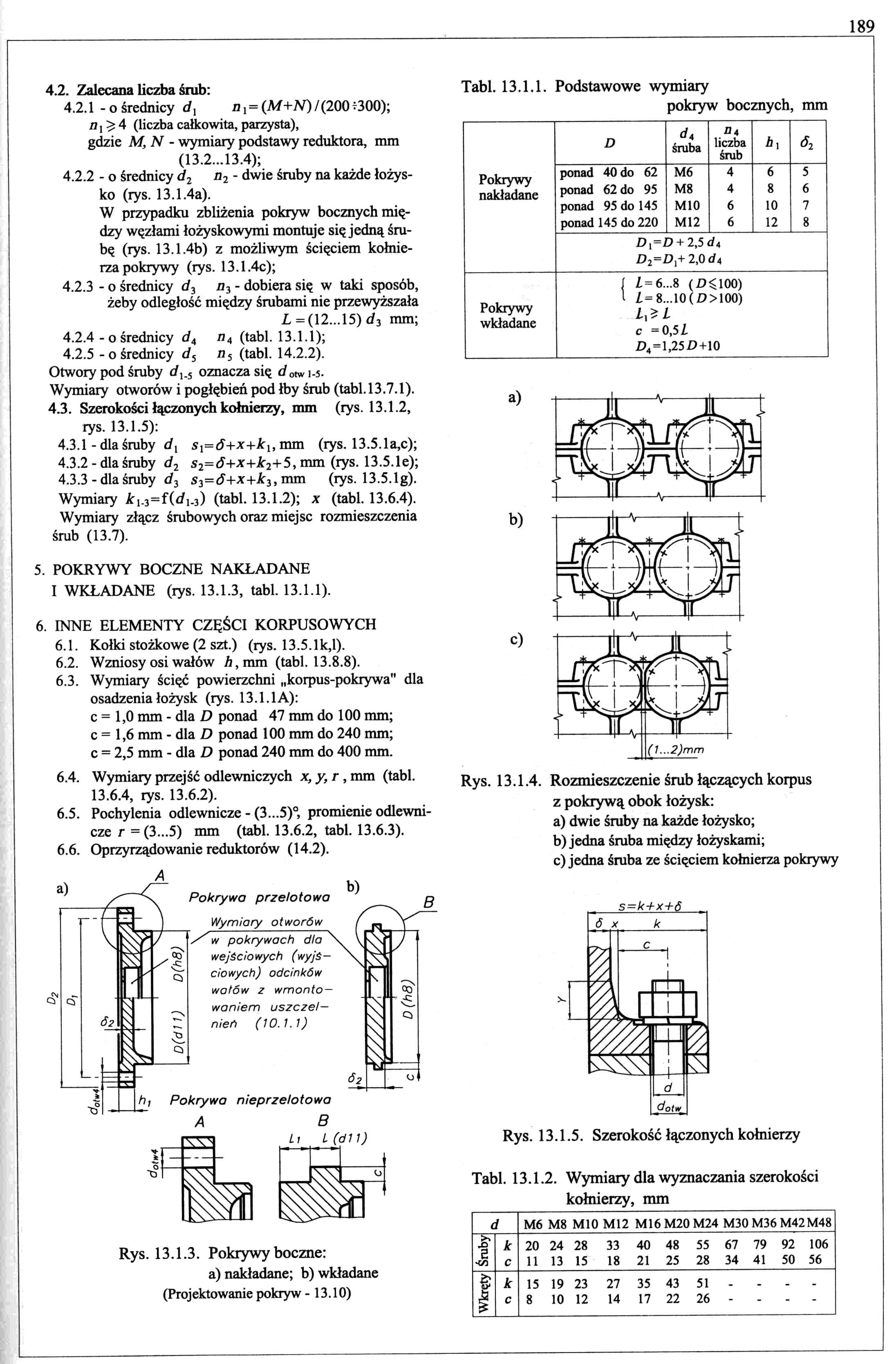

4.2.    Zalecana liczba śrub:

4.2.1 - o średnicy di    n x = (M+N) /(200 :300);

/j, ^ 4 (liczba całkowita, parzysta),

gdzie M, N - wymiary podstawy reduktora, mm (13.2...13.4);

4.2.2    - o średnicy d2 n2 - dwie śruby na każde łożysko (rys. 13.1.4a).

W przypadku zbliżenia pokryw bocznych między węzłami łożyskowymi montuje się jedną śrubę (rys. 13.1.4b) z możliwym ścięciem kołnierza pokrywy (rys. 13.1.4c);

4.2.3    - o średnicy d3 n3 - dobiera się w taki sposób,

żeby odległość między śrubami nie przewyższała L =(12...15) t/3 mm;

4.2.4 - o średnicy t/4 n4 (tabl. 13.1.1);

4.2.5 - o średnicy d5 n5 (tabl. 14.2.2).

Otwory pod śruby du5 oznacza się d0twis.

Wymiary otworów i pogłębień pod łby śrub (tabl. 13.7.1).

4.3.    Szerokości łączonych kołnierzy, mm (rys. 13.1.2, rys. 13.1.5):

4.3.1    -dlaśruby dx s1=<J+7r+śr1, mm (rys. 13.5.la,c);

4.3.2    - dla śruby d2 s2=ó+x+k2+5, mm (rys. 13.5.le);

4.3.3    - dla śruby d} s3=ó+x+k}, mm (rys. 13.5.Ig). Wymiary k1.3=f(d,.3) (tabl. 13.1.2); x (tabl. 13.6.4). Wymiary złącz śrubowych oraz miejsc rozmieszczenia

śrub (13.7).

5.    POKRYWY BOCZNE NAKŁADANE

I WKŁADANE (rys. 13.1.3, tabl. 13.1.1).

6.    INNE ELEMENTY CZĘŚCI KORPUSOWYCH

6.1.    Kołki stożkowe (2 szt.) (rys. 13.5.lk,l).

6.2.    Wzniosy osi wałów A, mm (tabl. 13.8.8).

6.3.    Wymiary ścięć powierzchni „korpus-pokrywa" dla osadzenia łożysk (rys. 13.1.1 A):

c = 1,0 mm - dla D ponad 47 mm do 100 mm; c = 1,6 mm - dla D ponad 100 mm do 240 mm; c = 2,5 mm - dla D ponad 240 mm do 400 mm.

6.4.    Wymiary przejść odlewniczych x,y,r, mm (tabl.

13.6.4, rys. 13.6.2).

6.5.    Pochylenia odlewnicze - (3...5)°, promienie odlewnicze t =(3...5) mm (tabl. 13.6.2, tabl. 13.6.3).

6.6.    Oprzyrządowanie reduktorów (14.2).

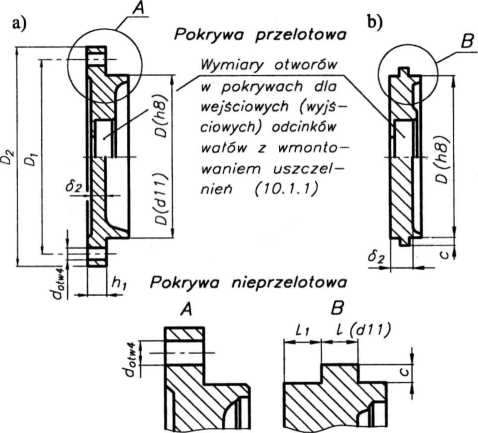

Rys. 13.1.3. Pokrywy boczne:

a) nakładane; b) wkładane (Projektowanie pokryw - 13.10)

Tabl. 13.1.1. Podstawowe wymiary

pokryw bocznych, mm

d*

Di

D

śruba

liczba

śrub

A,

^2

Pokrywy

nakładane

ponad 40 do 62

M6

4

6

5

ponad 62 do 95

M8

4

8

6

ponad 95 do 145

M10

6

10

7

ponad 145 do 220

M12

6

12

8

Dy=D + 2,5 Ćą

2,0 ćą

1 L-6.

.8 (D$100)

Pokrywy

1 L= 8...10 (D>100) 1 > 1

wkładane

c =0,5 L

£»„ = !,25D+10

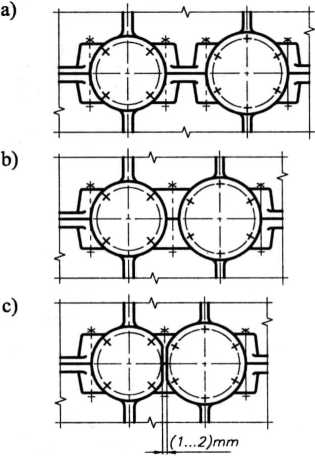

Rys. 13.1.4. Rozmieszczenie śrub łączących korpus z pokrywą obok łożysk:

a)    dwie śruby na każde łożysko;

b)    jedna śruba między łożyskami;

c)    jedna śmba ze ścięciem kołnierza pokrywy

Rys. 13.1.5. Szerokość łączonych kołnierzy

Tabl. 13.1.2. Wymiary dla wyznaczania szerokości kołnierzy, mm

M6 M8 M10 M12 M16 M20 M24 M30 M36 M42M48


20 24    28    33    40    48    55    67    79    92    106

11 13    15    18    21    25    28    34    41    50    56


15    19 23    27    35    43    51

8    10 12    14    17    22    26
