BADANIE SILNIKÓW INDUKCYJNYCH

Badanie silnika przy stałej czestotliwosci (50 Hz)

Lp.	Pomiary							Obliczenia
		U1	U2	U3	I	cosφ	φ	n	U	Po	Icz	Ib	ΔPo
		V	V	V	A	-	º	obr/min	V	W	A	A	W
1	70	70	70	0,2	0,45	63,5	969,9	70	10,91	0,0900	0,12	8,63
2	145	145	145	0,34	0,21	78	991	145	17,93	0,0714	0,17	11,34
3	215	215	215	0,5	0,14	82	994,9	215	26,07	0,0700	0,16	11,82
4	290	290	290	0,72	0,13	82	986,7	290	47,01	0,0936	0,23	17,47
5	360	360	360	0,98	0,14	82	996,5	360	85,55	0,1372	0,31	30,81
6	435	435	435	1,4	0,14	82	997,7	435	147,67	0,1960	0,44	35,95

Rf = 19 Ω

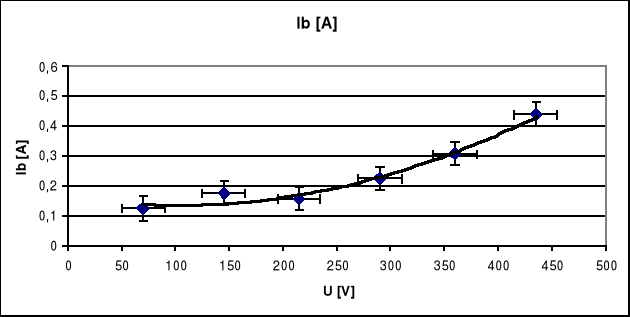

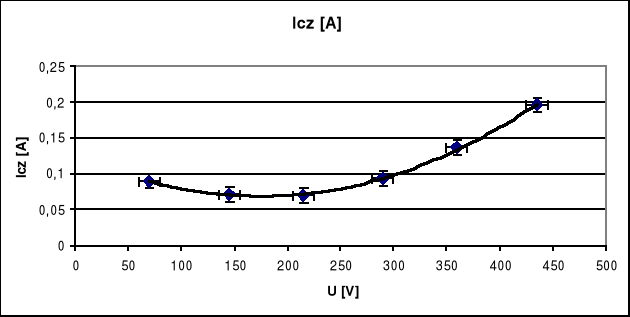

Wykresy charekterystyk biegu jałowego:

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

1.2. Charakterystyka obciążeniowa

Lp.	Pomiary							Obliczenia
		U1	U2	U3	I	cosφ	n	mo	s	P	M	Puż	η
		V	V	V	A	º	obr/min	kg	%	W	Nm	W	-
1	360	360	360	0,98	0,13	996,9	0	0,0031	79,44	0	0	0
2	360	360	360	0,98	0,13	984,4	0,003	0,0156	79,44	0,01	1,21	0,02
3	360	360	360	0,98	0,14	997,5	0,012	0,0025	85,55	0,05	4,89	0,06
4	360	360	360	0,98	0,16	995,1	0,037	0,0049	97,77	0,14	15,04	0,15
5	360	360	360	0,98	0,19	991	0,088	0,0090	116,10	0,34	35,62	0,31
6	360	360	360	0,98	0,24	987,7	0,145	0,0123	146,66	0,56	58,50	0,40
7	360	360	360	1	0,29	982,6	0,213	0,0174	180,83	0,83	85,49	0,47
8	360	360	360	1	0,33	997,3	0,285	0,0027	205,77	1,11	116,09	0,56

n 1 = 1000 [Obr/min]

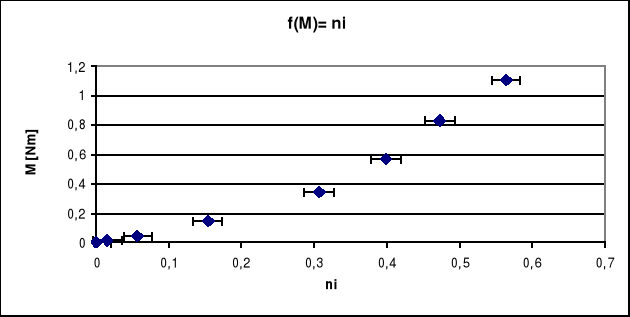

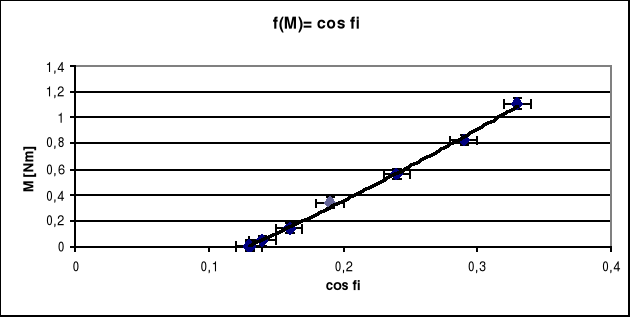

Wykresy charekterystyk biegu jałowego:

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Charakterystyka

Wnioski:

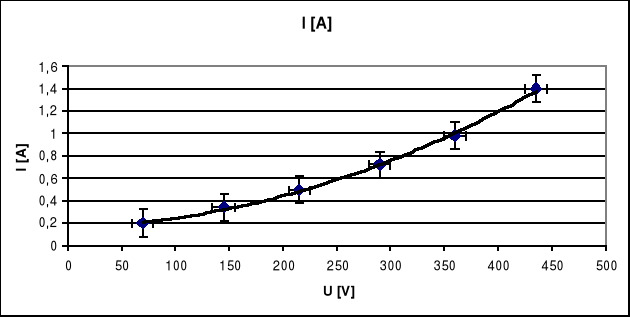

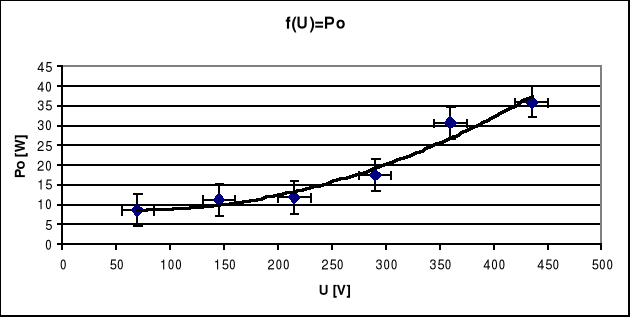

Zbadaliśmy silnik klatkowy zasilany z sieci o stałej wartości częstotliwości źródła. Podczas pracy bez obciążenia podczas zmian podawanego napięcia, charakterystyka I(U) ma charakter niemal liniowy, co świadczy o liniowym przyroście mocy. Charakterystyka współczynnika mocy cosφ(U) pokazuje, że wraz ze wzrostem napięcia współczynnik mocy dla silnika nieobciążonego maleje => maleje stosunek mocy czynnej (na wale silnika) do mocy biernej potrzebnej do wymuszenia pola magnetycznego w wirniku. Z wykresu P0 (U) wynika, że wraz ze wzrostem napięcia zasilania wzrastają także straty mocy.

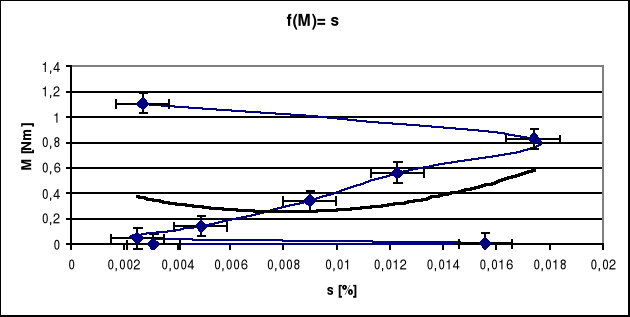

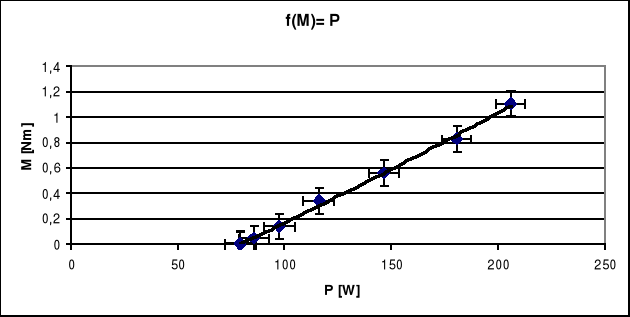

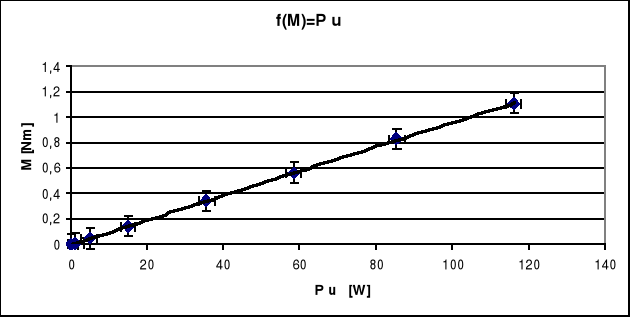

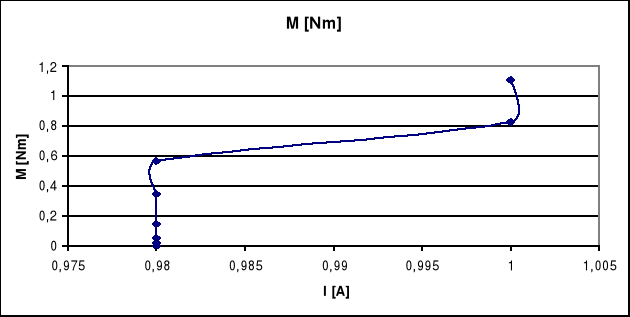

Po wyznaczeniu charakterystyk obciążeniowych można stwierdzić, że zarówno moc, współczynnik mocy i moc użyteczna (na wale) w funkcji momentu, rosną liniowo. Sprawność do osiągnięcia momentu równego ok. 1,1Nm wzrasta, a potem maleje, co może być spowodowane długotrwałą pracą silnika i jego nagrzaniem (wzrost strat). Ponadto z wykresu P0 = g(U2) wynika iż badany silnik charakteryzuje się dość dużymi, bo ponad 25% stratami w stali. Wykresy do Charakterystyk f(M) = I, f(M) = s zostały błędnie wykonane ze względu na błędy w pomiarach.

---
