Politechnika Lubelska

Wydział Elektrotechniki i Informatyki

Laboratorium Urządzeń Elektrycznych

ĆWICZENIE NR 6

Data :

Rok akademicki :

Napięcie powrotne przy wyłączaniu zwarć pobliskich

Ocena:

Cel ćwiczenia:

Zapoznanie się ze zjawiskami występującymi podczas wyłączania zwarć pobliskich.

0x08 graphic

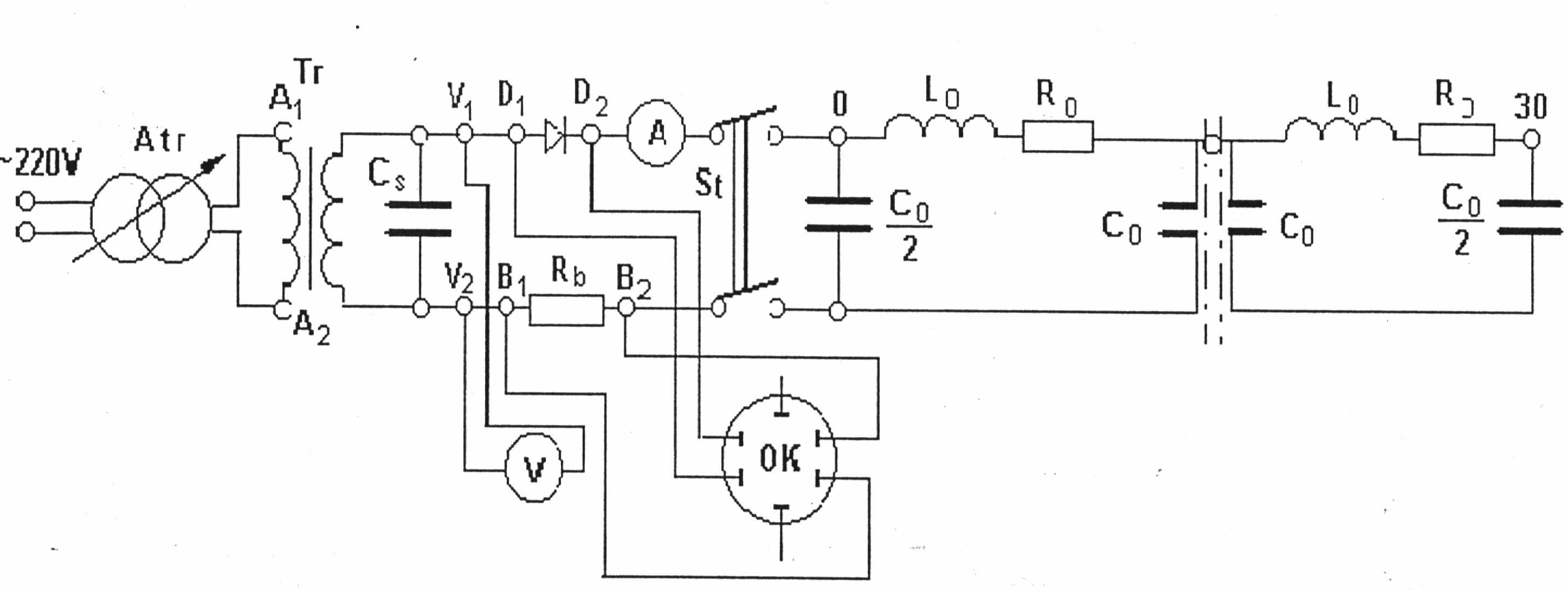

Rys. Schemat ideowy do pomiaru napięć powrotnych przy zwarciach pobliskich.

Atr - autotransformator

A1 A2 - zaciski laboratoryjne

D - dioda półprzewodnikowa

St - stycznik

0-30, V1, V2, D1, D2, B1, B2 - gniazda

Wykonanie pomiarów.

Wyznaczanie charakterystyki prądu zwarcia Iw oraz napięcia linii U1 w funkcji l od miejsca zwarcia. Wyznaczanie wpływu odległości miejsca zwarcia na wartość napięcia powrotnego.

Pomiary przeprowadzaliśmy przesuwając punkt zwarcia w kierunku wyłącznika tj. od zacisku 30 do 1.

Tabela nr 1 Wyniki pomiarów

Nr odczepu

Odległość miejsca zwarcia od wyłącznika

Iw

U1

Up

0x01 graphic

0x01 graphic

[ m ]

[ A ]

[ V ]

[ V ]

[ μs ]

[ V/μs ]

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

3

2

0

8000

7733

7466

7199

6932

6665

6398

6131

5865

5598

5332

5065

4798

4532

4265

3998

3731

3464

3198

2931

2665

2398

2131

1865

1598

1332

1065

798

532

265

-

0,450

0,450

0,475

0,475

0,500

0,500

0,500

0,525

0,525

0,550

0,550

0,575

0,575

0,600

0,600

0,525

0,640

0,650

0,675

0,690

0,700

0,725

0,750

0,775

0,800

0,805

0,850

0,900

0,925

0,950

-

4,8

4,8

4,7

4,7

4,7

4,7

4,7

4,6

4,6

4,6

4,6

4,5

4,5

4,5

4,4

4,4

4,4

4,4

4,4

4,3

4,3

4,2

4,2

4,2

4,1

4,1

4,0

4,0

3,9

3,9

-

4,2

4,1

4,0

3,9

3,8

3,8

3,7

3,6

3,6

3,5

3,4

3,2

3,1

3,0

3,0

2,9

2,8

2,7

2,6

2,5

2,4

2,3

2,1

1,9

1,8

1,6

1,3

1,1

0,9

0,5

-

276,48

256,00

245,76

235,52

225,28

204,80

204,80

194,56

184,32

184,32

174,08

163,84

153,60

143,36

133,12

133,12

122,88

122,88

102,40

92,16

81,92

71,68

61,44

61,44

51,20

51,20

40,96

30,72

20,48

10,24

-

4,2

4,1

4,0

3,9

3,8

3,8

3,7

3,6

3,6

3,5

3,4

3,2

3,1

3,0

3,0

2,9

2,8

2,7

2,6

2,5

2,4

2,3

2,1

1,9

1,8

1,6

1,3

1,1

0,9

0,5

-

Obliczenia:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

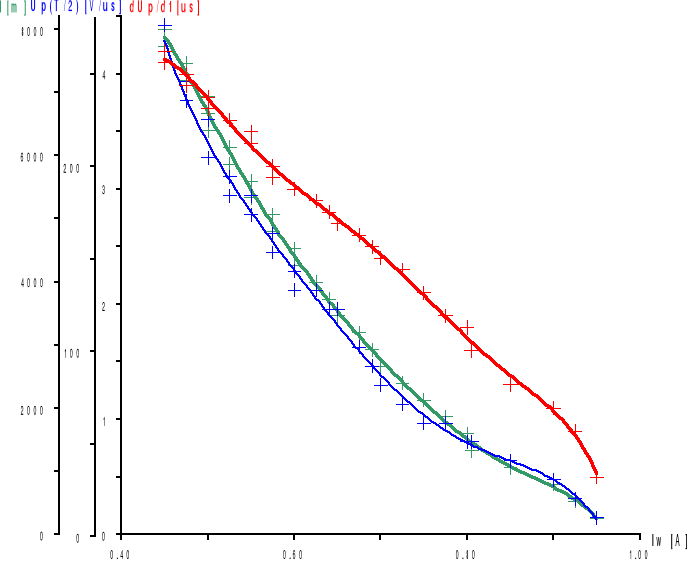

Na podstawie otrzymanych wyników wykonano charakterystyki:

1. 0x01 graphic

2. 0x01 graphic

3. 0x01 graphic

4. 0x01 graphic

5. 0x01 graphic

0x08 graphic

0x08 graphic

Wnioski i uwagi:

Zwiększanie się odległości od miejsca wystąpienia zwarcia powoduje zmniejszanie się wartości prądu zwarcia. Im dalej od miejsca zwarcia tym wartość prądu zwarcia jest mniejsza. Natomiast zwiększanie się odległości od miejsca zwarcia pociąga za sobą wzrost napięcia w linii. W miejscu najbardziej oddalonym od punktu zwarcia odczytaliśmy największą wartość napięcia linii. Przybliżanie się do punktu zwarcia powodowało zmniejszanie się napięcia w linii. Zwiększanie wartości prądu zwarcia powoduje zmniejszanie wartości dUp/dt oraz Up(T/2). Wartość amplitudy napięcia powrotnego ulega zmniejszeniu gdy wzrasta prąd zwarcia. Podobnie zachowuje możemy zaobserwować przy wyznaczaniu stromości początkowej.
