a) Schemat układu pomiarowego :
Politechnika Lubelska w Lublinie |
Laboratorium Urządzeń Elektrycznych |
||||
|
Ćwiczenie Nr 3 |
||||
Nazwisko: |
Imię: |
Semestr
|
Grupa
|
Rok akad.
|
|
Temat ćwiczenia: Badanie przekładników prądowych.
|
Data wykonania:
|
Ocena
|
|||
Cel ćwiczenia :
Celem ćwiczenia jest poznanie układów przekładników prądowych i napięciowych stosowanych w technice zabezpieczeniowej oraz przy pomiarach prądu, mocy i energii.
Badanie przekładników prądowych.
1. Układ pełnej gwiazdy (dla linii 15kV).
a) Schemat układu pomiarowego :
b) Tabela pomiarów :
Rodzaj zwarcia |
IR1 |
IS1 |
IT1 |
IZ1 |
IR2 |
IS2 |
IT2 |
IZ2 |
|
A |
A |
A |
A |
A |
A |
A |
A |
RZ |
0,6 |
0,3 |
0,4 |
0 |
1,3 |
0 |
0,5 |
0,5 |
SZ |
0,4 |
0,6 |
0,3 |
0 |
0,8 |
0 |
0,5 |
1,4 |
TZ |
0,3 |
0,3 |
0,65 |
0 |
0,5 |
0,5 |
0 |
1,4 |
RSZ |
1,3 |
1,3 |
0,3 |
0 |
2,6 |
0 |
0,25 |
2,5 |
STZ |
0,3 |
1,3 |
1,2 |
0 |
0,5 |
0 |
2,4 |
2,8 |
TRZ |
1,2 |
0,3 |
1,4 |
0 |
2,45 |
0 |
2,75 |
0,3 |
RS |
1,3 |
1,2 |
0,2 |
0 |
2,6 |
0 |
0 |
2,4 |
ST |
0,2 |
1,3 |
1,2 |
0 |
0,2 |
0 |
2,4 |
2,6 |
RT |
1,25 |
0,2 |
1,35 |
0 |
2,5 |
0 |
2,7 |
0,1 |
RST |
1,5 |
1,5 |
1,5 |
0 |
3 |
0 |
2,9 |
2,9 |

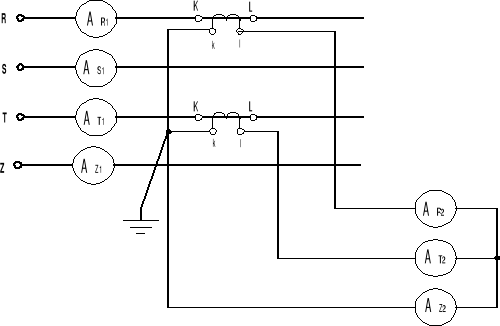

2. Układ niepełnej gwiazdy (dla linii 15 kV)
Schemat układu pomiarowego :
Tabela pomiarowa:
Rodzaj zwarcia |
IR1 |
IS1 |
IT1 |
IZ1 |
IR2 |
IT2 |
IZ2 |
|
A |
A |
A |
A |
A |
A |
A |
RZ |
0,6 |
0,3 |
0,4 |
0 |
1,4 |
0,5 |
0,2 |
SZ |
0,4 |
0,6 |
0,3 |
0 |
0,8 |
0,2 |
1,4 |
TZ |
0,3 |
0,4 |
0,64 |
0 |
0,5 |
1,3 |
0,4 |
RSZ |
1,4 |
1,2 |
0,3 |
0 |
2,8 |
0,2 |
2,4 |
STZ |
0,3 |
1,4 |
1,25 |
0 |
0,5 |
2,5 |
2,8 |
TRZ |
1,2 |
0,25 |
1,4 |
0 |
2,5 |
2,8 |
0 |
RS |
1,4 |
1,3 |
0,2 |
0 |
2,6 |
0 |
2,5 |
ST |
0,2 |
1,4 |
1,3 |
0 |
0,2 |
2,5 |
2,6 |
RT |
1,3 |
0,2 |
1,4 |
0 |
2,5 |
2,6 |
0 |
RST |
1,5 |
1,5 |
1,5 |
0 |
3 |
3 |
3 |

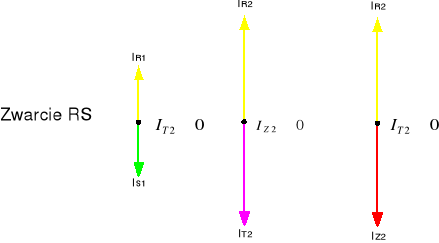

Wykresy wskazowe:
Wnioski:
Układ połączeń przekładników prądowych w gwiazdę przekładników prądowych umożliwia pomiar prądów fazowych oraz potrójnej składowej zerowej prądu. Obydwa punkty zerowe (po stronie przekładników i po stronie przekażników) układu powinny być ze sobą połączone, aby stworzyć drogę dla przepływu prądu zerowego, który może pojawić się podczas zwarć doziemnych sieci, w której zainstalowane są przekładniki.
W normalnych warunkach pracy czyli symetrycznym obciążeniu:
Przy zwarciu z ziemią lub przy niesymetrii pojemnościowej, stan ten zostaje zachwiany:
Na podstawie przeprowadzonych pomiarów dla sieci z izolowanym punktem zerowym (sieć 15 kV) w układzie połączeń przekładników prądowych w pełną gwiazdę przy zwarciach doziemnych jedno-fazowych, prąd doziemny jest o połowę mniejszy od prądu zwarcia dwu-fazowego.
Układ niepełnej gwiazdy nie reaguje na doziemienia w fazie bez przekładnika co jest widoczne w wynikach pomiarów, dlatego jest stosowany tylko do wykrywania zwarć międzyfazowych w sieciach SN.
