Politechnika Lubelska

w Lublinie

Laboratorium elektronicznych układów analogowych i cyfrowych

Ćwiczenie Nr 1

Imię i nazwisko:

Tadeusz Klukowski

Semestr

VII

Grupa

ED 7.1

Rok akad.

1999/2000

Temat ćwiczenia: Wzmacniacz operacyjny.

Data wykonania

12.10.99

Ocena

  1. Założenia i cel ćwiczenia:

Celem ćwiczenia było wykonanie wzmacniacza operacyjnego o następujących parametrach:

kU = 50

fg dowolna

RWE = 300 kΩ

układ scalony : μA 741

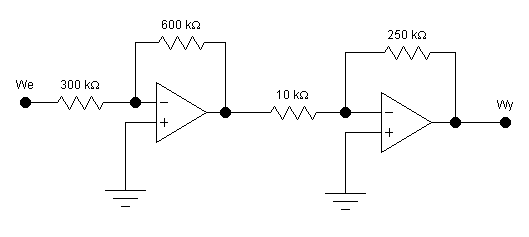

2. Schemat pomiarowy i obliczenia:

0x08 graphic

Układ złożony jest z dwóch stopni odwracających zrealizowanych na dwóch układach μa 741. Poniżej zostały przedstawione wzmocnienia realizowane przez poszczególne człony układu.

Wzmocnienie I-go stopnia odwracającego: kU1= -0x01 graphic
= -2

Wzmocnienie II-go stopnia odwracającego: kU2= -0x01 graphic
= -25

Wzmocnienie całego układu: kU= kU1⋅ kU2= (-2)⋅(-25)= 50

Tabela pomiarowa:

fg [Hz]

UWE [mV]

UWY [V]

kU

100

500

24

48

400

500

22,9

45,8

0x01 graphic

500

22,5

45

0x01 graphic

500

22,5

45

0x01 graphic

500

20

40

0x01 graphic

500

19

38

0x01 graphic

500

17,5

35

0x01 graphic

500

4,8

9,6

0x01 graphic

500

2

4

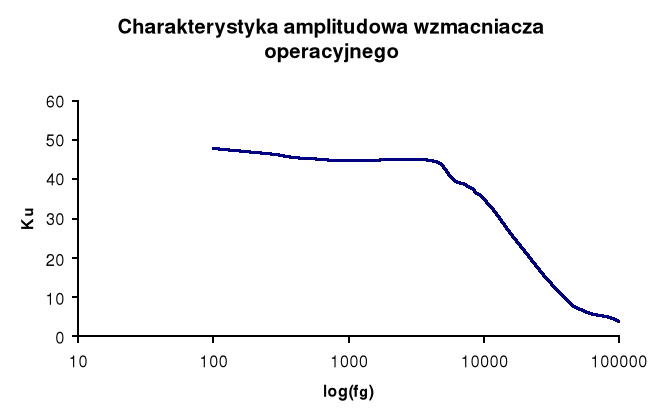

0x08 graphic

3. Wnioski:

W ćwiczeniu był badany wzmacniacz prądu stałego zbudowany na układzie μA 741. Wzmacniacz ten posiadał dwa stopnie odwracające. Pierwszy ze stopni miał za zadanie uzyskać wzmocnienie dwukrotne, natomiast drugi ze stopni dwudziestopięciokrotne. Skutkiem tego było uzyskanie wzmacniacza nieodwracającego o danym wzmocnieniu kU = 50. Wzmocnienie uzyskane podczas badania wzmacniacza było nieznacznie mniejsze od założonego kU = 48, ponieważ nie było możliwe zastosowanie odpowiednich rezystorów. Badany wzmacniacz utrzymywał założone wzmocnienie do 4 kHz, lecz powyżej tej częstotliwości wzmocnienie zaczynało znacznie maleć. Możemy wywnioskować, że badany wzmacniacz może wzmacniać sygnały do 4 kHz. Dzięki wykorzystaniu oscyloskopu można było obserwować wzmocnienie sygnału wyjściowego w stosunku do sygnału wejściowego i zmierzyć stopień wzmocnienia urządzenia. Przy projektowaniu wzmacniacza doszło do nieścisłości- pierwszy stopień wzmacniający był o wiele mniejszy od drugiego, co mogło być skutkiem takiego a nie innego zachowania tego wzmacniacza. Nie można było zmierzyć RWE metodą techniczną ze względu na niewystarczający zakres urządzenia pomiarowego. Podsumowując możemy stwierdzić, że zaprojektowaliśmy wzmacniacz operacyjny ale o niewielkim zakresie pracy.
