Politechnika Lubelska w Lublinie
Wydział Elektryczny |
Laboratorium instalacji i oświetlenia
Ćwiczenie nr 4.
Temat: Badanie bezpieczników instalacyjnych.
Zespół: |
Data wykonania: |
Ptak Dariusz Zaczek Maciej Żurakowski Grzegorz |
06 01 2000 czwartek 1215 |
1.Program ćwiczenia:
-sprawdzenie zamocowania i jakości styków wkładki topikowej,
-sprawdzenie mocy wydzielanej na wkładce topikowej,
-sprawdzenie wkładki topikowej dolnym i górnym prądem probierczym,
-sprawdzenie charakterystyk prądowo-czasowych,

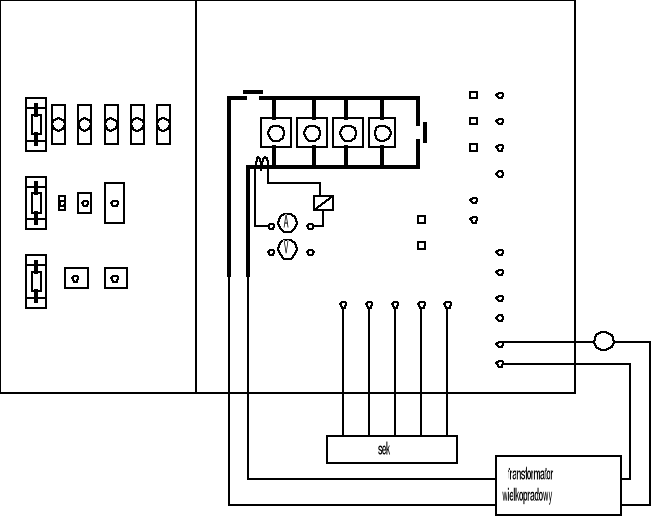

schemat stanowiska pomiarowego
2.Sprawdzenie mocy wydzielonej na wkładce topikowej.
Tabela pomiarowa
Rodzaj wkładki |
IN wkładki [A] |
0,5IN |
IN |
||||
|
|
IPR [A] |
U [mV] |
P [mW] |
IPR [A] |
U [mV] |
P [mW] |
P 27 |
2 |
1 |
0,400 |
0,400 |
2 |
0,414 |
0,828 |
P 27 |
4 |
2 |
0,357 |
0,714 |
4 |
0,376 |
1,504 |
P 27 |
10 |
5 |
0,415 |
2,075 |
10 |
0,414 |
4,140 |
P 27 |
16 |
8 |
0,414 |
3,312 |
16 |
0,482 |
7,712 |
P 27 |
20 |
10 |
0,450 |
4,500 |
20 |
0,509 |
10,180 |
Przykłady obliczeń:
P= U*IPR = 0,400*1 = 0,400 mW
P= U*IPR = 0,414*2 = 0,828 mW
P= U*IPR = 0,450*8 = 0,312 mW

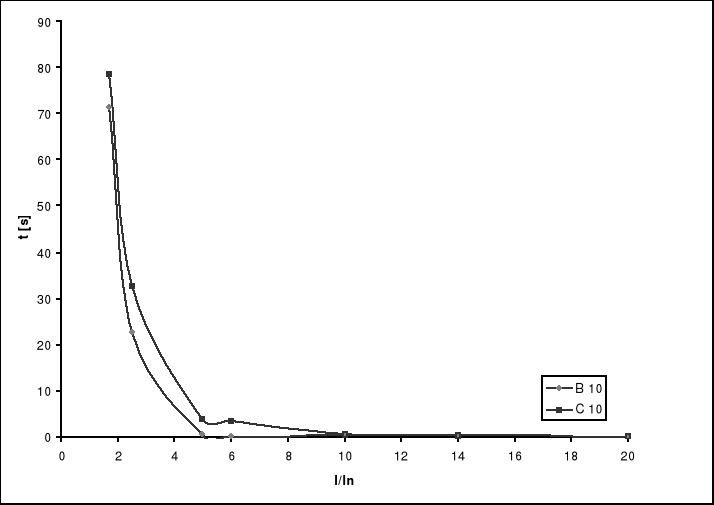

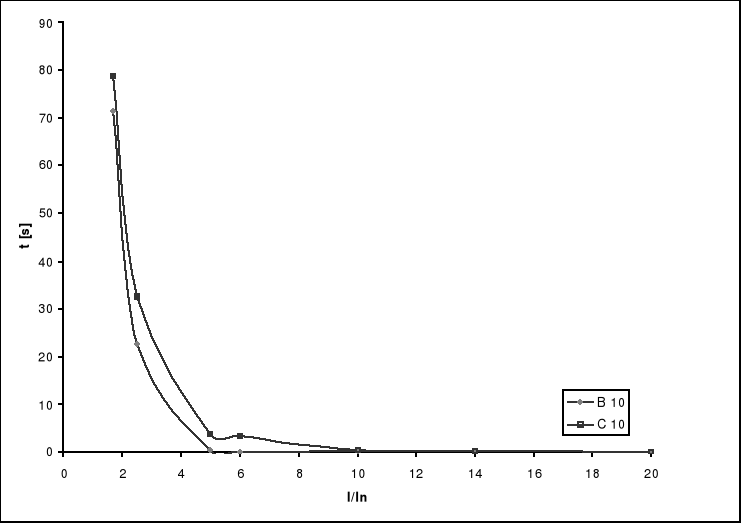

3. Sprawdzenie charakterystyk prądowo-czasowych.
Tabela pomiarowa:
Prąd probierczy |
I/IN |
----- |
1,7 |
2,5 |
5 |
6 |
10 |
14 |
20 |
Czas wyłączenia wyłącznika instalacyjnego B10 |
tw1 |
s |
72,5 |
22 |
0,6 |
0,1 |
0,2 |
0,17 |
0,01 |
|
tw2 |
|
71,7 |
22,5 |
0,5 |
0,08 |
0,21 |
0,17 |
0,01 |
|
tw3 |
|
70,1 |
23,2 |
0,4 |
0,04 |
0,23 |
0,16 |
0,01 |
|
twśr |
|
71,43 |
22,57 |
0,50 |
0,07 |
0,21 |
0,17 |
0,01 |
Czas wyłączenia wyłącznika instalacyjnego C10 |
tw1 |
s |
78,85 |
41 |
4 |
3,3 |
0,4 |
0,2 |
0,01 |
|
tw2 |
|
79,38 |
30 |
3,5 |
3,5 |
0,34 |
0,17 |
0,01 |
|
tw3 |
|
77,56 |
27 |
3,7 |
3 |
0,3 |
0,11 |
0,01 |
|
twśr |
|
78,60 |
32,67 |
3,73 |
3,27 |
0,35 |
0,16 |
0,01 |
Wnioski:
Bezpieczników niskiego napięcia używa się w obwodach o mocy do 200A. Mają one za zadanie chronić instalację przed prądami zwarciowymi oraz przed prądami przetężeniowym. Ich czasy zadziałania zależą od wartości płynącego prądu przez wkładkę o danym prądzie znamionowym. Muszą one mieścić się w odpowiednich granicach charakterystyk pasmowych.
Badania przeprowadzono dla dwóch wyłączników instalacyjnych o prądzie znamionowym IN=10A: B 10 - wyłącznika bezzwłocznego i C 10 - wyłącznika zwłocznego. Moc wydzielona nie przekracza wartości największych mocy dopuszczalnych dla danych wyłączników. Krzywa I=f(t) bezpiecznika bezzwłocznego leży poniżej krzywej bezpiecznika zwłocznego, czego należało oczekiwać. Wartości czasów zadziałania są obarczone dużym błędem, spowodowanym koniecznością łączenia równolegle wkładek - stycznik tablicy „trzymał tylko dla I>3,8 A. Porównując otrzymane charakterystyki czasowo-prądowe z charakterystykami pasmowymi zamieszczonymi w instrukcji można stwierdzić, że otrzymane charakterystyki zawierają się w charakterystyce pasmowej. Odchylenia wynikły z niedokładności pomiarów.
dł
PZ1
PW1
PZ2
PW2
R
0
LS1
LS2
Pze
PZw
R
S
T
0
S2
S1
1 2 3 4 5
Bi-100
Bi-63
Bi-25
BP-3
BP-2
BP-0
Bezpieczniki
instalacyjne
Stanowisko laboratoryjne do badania instalacyjnych wkładek topikowych 220/380V
