PRZYKŁAD 3-2
Zaprojektować śrubowy styk pasa rozciąganego blachownicy. Przekrój pasa wynosi 20 x 350 mm , stal St3S (fd=205 MPa).

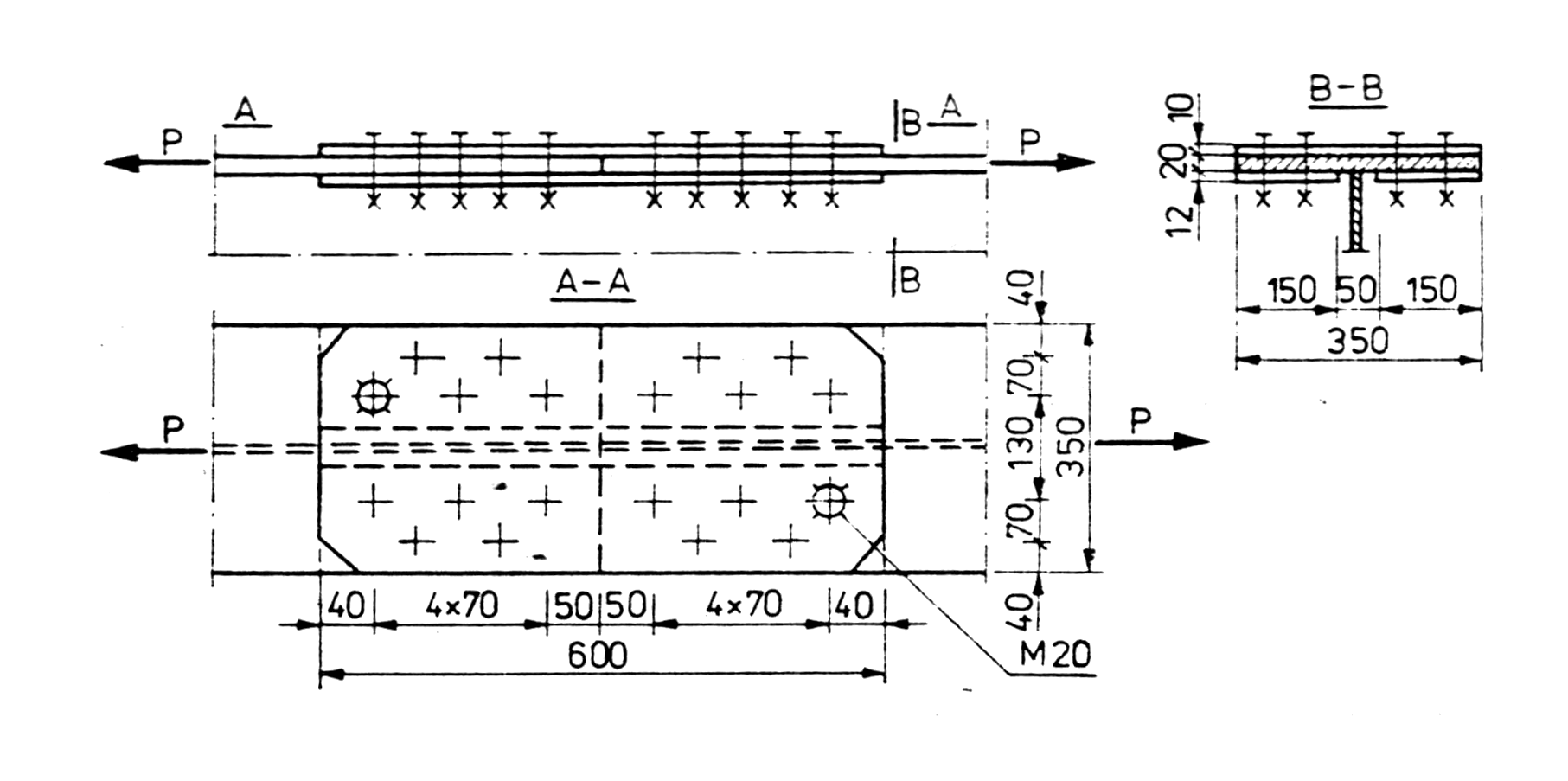

Ponieważ nie jest znana siła w pasie , obliczenie przeprowadzono metodą „na przekrój”. Przyjęto jedną nakładkę na zewnątrz styku , o przekroju 10 x 350 mm i dwie nakładki od wewnątrz , o przekroju 12 x 150 mm każda.
Orientacyjne określenie średnicy śruby:
Przyjęto śruby M20-5.6 - SR, kN
Przekrój pasa:
Obliczenie wymaganej liczby śrub ze względu na ścinanie i docisk:
Ostatecznie przyjęto , z pewnym zapasem , po 10 śrub z każdej strony styku.
