POLITECHNIKA LUBELSKA w LUBLINIE Laboratorium Materiałoznawstwa |
|||
Imię i nazwisko: Andrzej Wasiuk
|
Wydział Elektryczny Grupa ED 3.5. |
||
Data wyk. ćwicz. 1998.12.01 |
Semestr I I I Ćwiczenie M-5 |
Temat ćwiczenia: Pomiar rezystywności dielektryków stałych |
|
Zaliczenie
|
Ocena |
Data |
Podpis |
Celem ćwiczenia jest zapoznanie się z metodami pomiaru rezystancji skrośnej i powierzchniowej.

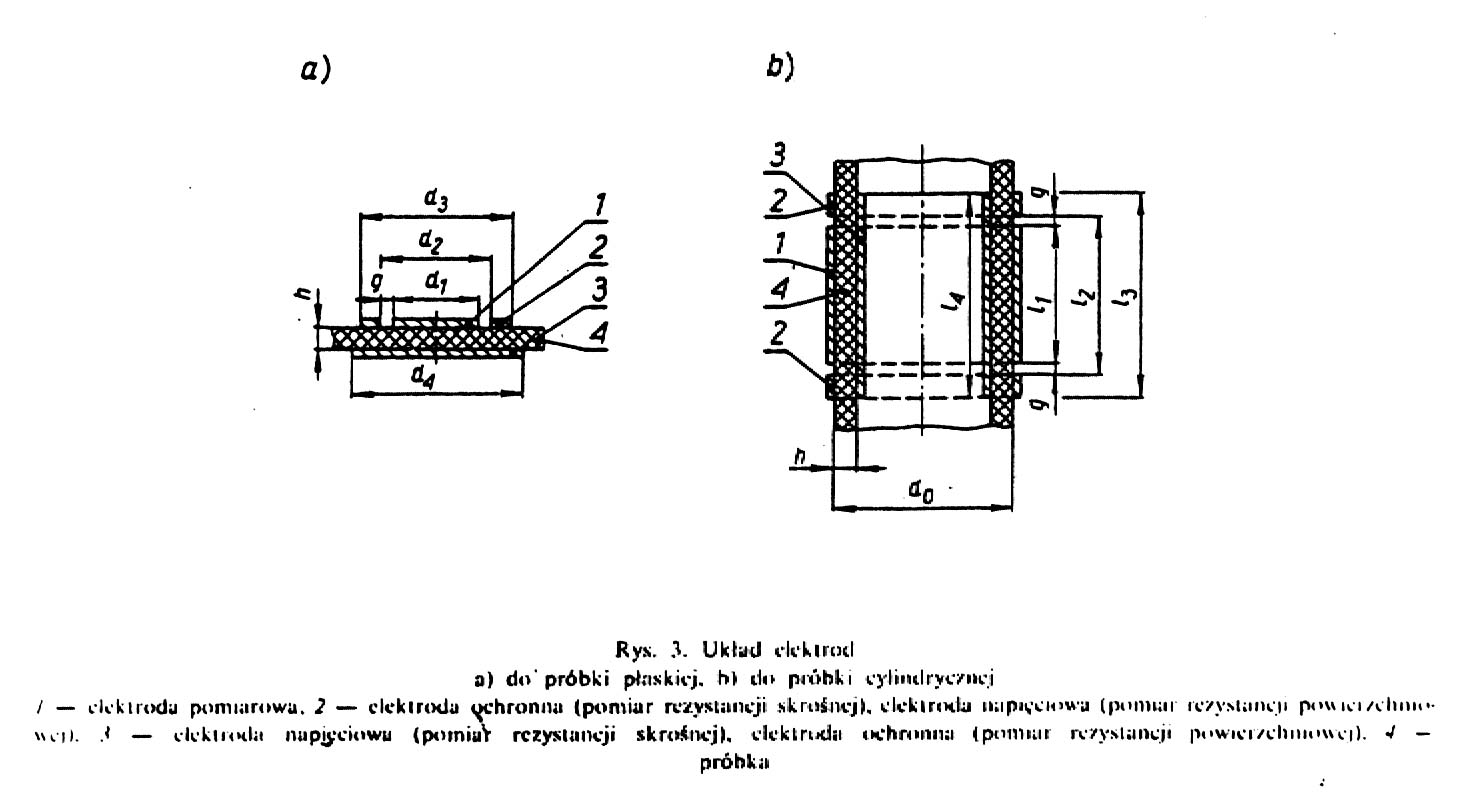

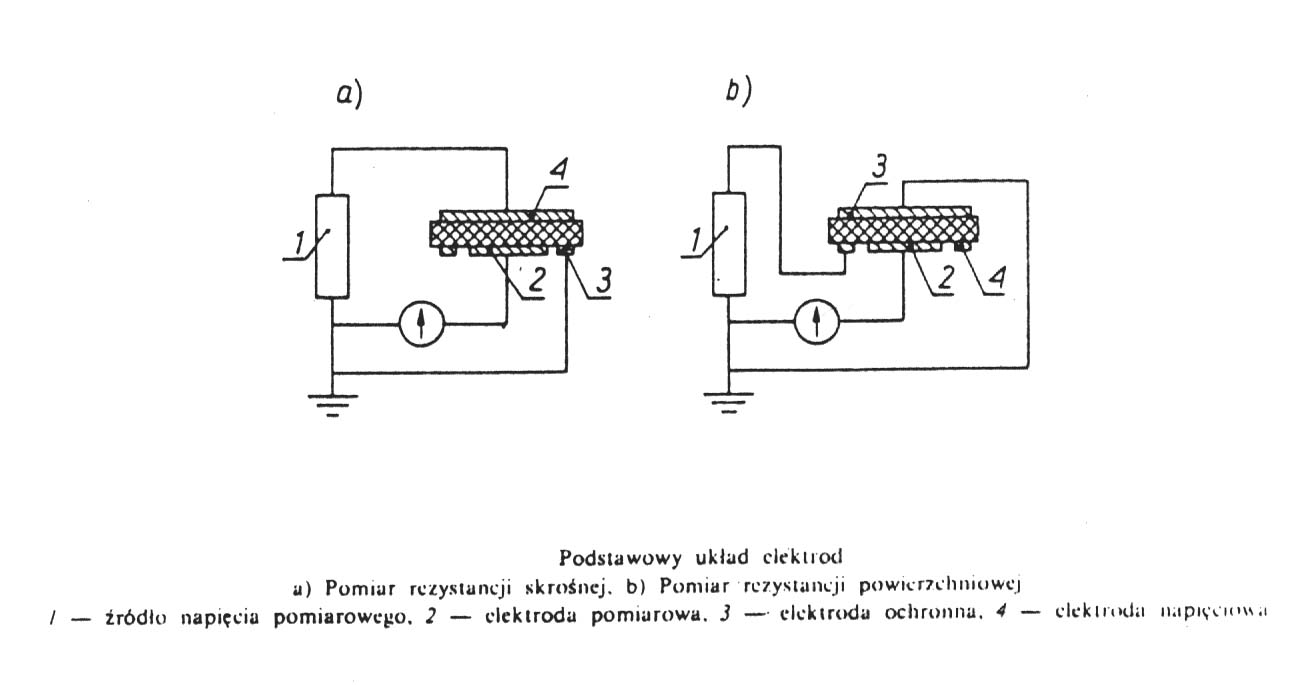

Po zapoznaniu się z obsługą sprzętu pomiarowego i zestawieniu układu pomiarowego wg schematu a) przystępujemy do pomiaru rezystancji skrośnej badanej próbki, następnie po zestawieniu układu pomiarowego wg schematu b), dokonujemy pomiaru rezystancji powierzchniowej. Na podstawie otrzymanych wyników pomiarów obliczamy rezystywność skrośną.
Tabele pomiarowe
Tabela pomiarowa z wynikami pomiarów rezystancji skrośnej
Próbka |
U[V] |
Przelicznik |
Rezystancja -odczyt[Ω] |
R[GΩ] |
1 |
800 |
108 |
2449,11 |
244,9 |
2 |
800 |
107 |
2054,2 |
20,54 |
3 |
800 |
107 |
6249,18 |
62,49 |
Tabela pomiarowa z wynikami pomiarów rezystancji powierzchniowej
Próbka |
U[V] |
Przelicznik |
Rezystancja -odczyt[Ω] |
R[GΩ] |
1 |
800 |
109 |
2052,31 |
2052,31 |
2 |
800 |
108 |
1027,01 |
102,7 |
3 |
800 |
108 |
3190,3 |
319,03 |
Obliczenia
Tabela wielkościami do obliczenia rezystywności skrośnej
Próbka |
h[mm] |
g[mm] |
d[mm] |
A[mm]2 |
ρV[Ω*mm] |
1 |
1 |
2 |
50 |
2123,7 |
520*1012 |
2 |
0,9 |
2 |
50 |
2123,7 |
48,46*1012 |
3 |
0,8 |
2 |
50 |
2123,7 |
165,88*1012 |
Wzory i przykłady obliczeń
Rezystywność skrośna ρv badanej próbki określa zależność:
gdzie: Rv - rezystancja skrośna
A - efektywna powierzchnia
Przykładowe obliczenia dla pomiaru 1:
Wnioski
Rezystywność zwana oporem elektrycznym właściwym, jest wielkością charakterystyczną dla danej substancji. Rezystancja to cecha elementu wykonanego z danego materiału. Rezystywność nie zależy od wymiarów geometrycznych. Dużą rezystywnością charakteryzują się materiały zwane dielektrykami (pasmo zabronione ma szerokość >>2MeV). W powyższym ćwiczeniu poznawaliśmy metodę pomiaru rezystancji metodą techniczną za pomocą mostka. Widać że największą rezystywnością charakteryzuje się próbka pierwsza. Wynosi ona 520*1012Ω*mm.
