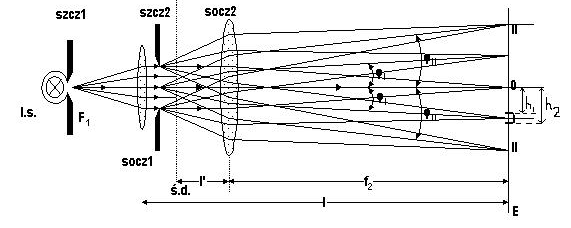

Schemat zestawu służącego do wyznaczania zakresu
POLITECHNIKA LUBELSKA w LUBLINIE |
||
LABORATORIUM FIZYKI |
Ćwicz. nr 9,1 |
|
TEMAT: Wyznaczanie długości fal świetlnych przepuszczanych przez filtr, przy pomocy siatki dyfrakcyjnej. |
DATA: 12-11-98
|
|
WYKONAŁ: Gzik Ikar Adam |
GRUPA: ED 3.1 |
OCENA: |
Schemat zestawu służącego do wyznaczania zakresu
długości fal przepuszczanych przez filtr, przy za-
stosowaniu siatki dyfrakcyjnej
L.p. |
d |
m |
l |
h1 |
h2 |
λ1 |
λ2 |
λ2 - λ1 |
δλ |
Rodzaj filtru |
|
[m] |
|
[m] |
[m] |
[m] |
*10 -6 [m] |
*10-6[m] |
*10-6[m] |
*10-6[m] |
|
1 |
3,38*10-6 |
1 |
0,626 |
0,1189 |
0,1319 |
0,63 |
0,696 |
0,066 |
|
Czerwony |
2 |
|
1 |
|
0,1179 |
0,1329 |
0,626 |
0,702 |
0,076 |
|
|
3 |
|
1 |
|
0,1189 |
0,1309 |
0,63 |
0,692 |
0,062 |
|
|
4 |
|
1 |
|
0,1219 |
0,1339 |
0,645 |
0,707 |
0,062 |
|
|
5 |
|
1 |
|
0,1209 |
0,1299 |
0,641 |
0,687 |
0,046 |
|
|
6 |
|
1 |
|
0,1191 |
0,1291 |
0,632 |
0,683 |
0,051 |
|
|
7 |
|
1 |
|
0,1191 |
0,1311 |
0,632 |
0,693 |
0,061 |
|
|
8 |
|
1 |
|
0,1201 |
0,1311 |
0,637 |
0,693 |
0,056 |
|
|
9 |
|
1 |
|
0,1201 |
0,1301 |
0,637 |
0,688 |
0,051 |
|
|
10 |
|
1 |
|
0,1201 |
0,1291 |
0,637 |
0,688 |
0,051 |
|
|
|
|
|
|
h11=0,1197 h12=0,1197 |
h21=0,1319 h22=0,1301 |
|
|
|
|
|
Tabela wyników otrzymanych na laboratorium
Wzór wykorzystany do obliczenia λ1 i λ2
wzór wykorzystany do obliczenia sinϕ1 i sinϕ2
d*sinϕ = mλ
sinϕ11= 0,1188 sinϕ12= 0,1188
sinϕ21= 0,1308 sinϕ22= 0,129
λ11= 0,401 *10-6 λ12= 0,401 *10-6 λ1=0,401 *10-6[m]
λ21= 0,442 *10-6 λ22= 0,436 *10-6 0,436 *10-6 < λ2 < 0,442 *10-6 [m]
Wyznaczamy błąd pomiaru metodą różniczkowania funkcji:
pomiary wykonano z dokładnością do 1 mm więc
∆l=2mm
∆hm=2mm
δm=0,0445 lub 4,448%
Błąd względny popełniony:
lub δpop = 0,472%
Wnioski:
Do pomiarów nie użyłem lampy sodowej, ponieważ nie mogłem otrzymać prążków dyfrakcyjno-interferencyjnych nawet pierwszego rzędu . Dlatego użyłem lampy światła białego przysłoniętej czerwonym filtrem . Dla tej lampy otrzymałem już prążki dyfrakcyjno-interferencyjne.
