Politechnika Lubelska

0x01 graphic

Ćwiczenia laboratoryjne z fizyki

PROMIENIOWANIE I STRUKTURA MATERII

Temat ćwiczenia 4.1 :

Wyznaczanie bezwzględnej aktywności preparatu -promieniotwórczego.

Lublin dn. 97.12.03

Wykonał:

  1. Grzegorz Mazur

Grupa ED.3.5

Ocena :

....................

  1. Cel ćwiczenia.

Celem ćwiczenia jest wyznaczenie bezwzględnej aktywności preparatu -promieniotwórczego dla źródła promieniowania 14C.

  1. Przebieg pomiarów.

Pomiary zacząłem od włączenia aparatury według instrukcji technicznej. Następnie zmierzyłem tło promieniowania, w ustalonym przedziale czasowym. Potem mierzyłem częstość zliczeń impulsów przy różnych odległościach źródła promieniowania od okienka licznika. Pomiary te wykonuję w takim samym przedziale czasowym co pomiar tła. Do pomiarów otrzymałem próbkę 14C Nr 141. Czas pomiaru 5 min.

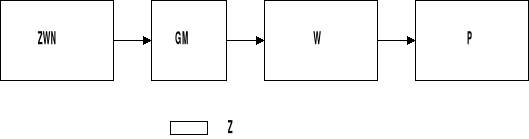

Schemat ideowy stanowiska pomiarowego.

Rys. 1.

0x01 graphic

ZWN zasilacz wysokiego napięcia

GM licznik GM okienkowy

W wzmacniacz

P przelicznik

Z źródło promieniowania

  1. Wyniki pomiarów.

I =

h

nt ł

n

It ł

I

[cm]

[-]

[-]

[1/s]

[1/s]

1,3

1,5

1,7

1,9

2,1

125

10621

9321

7904

6670

5309

0,417

35,403

31,07

26,347

22,233

17,697

C14

Nr 131

Grubość połówkowego osłabienia promieniowania β:

C14 - 0,005 g/cm2 ;

Grubość okienka licznika:

s = 0,0023 g/cm2;

Promień przesłony:

r = 1,1 cm ;

Gęstość powietrza:

ρ = 1,29 kg/m3 = 0,00129 g/cm3 ;

Czas zliczania:

t = 5 min. = 300 s .

  1. Rachunek błędów.

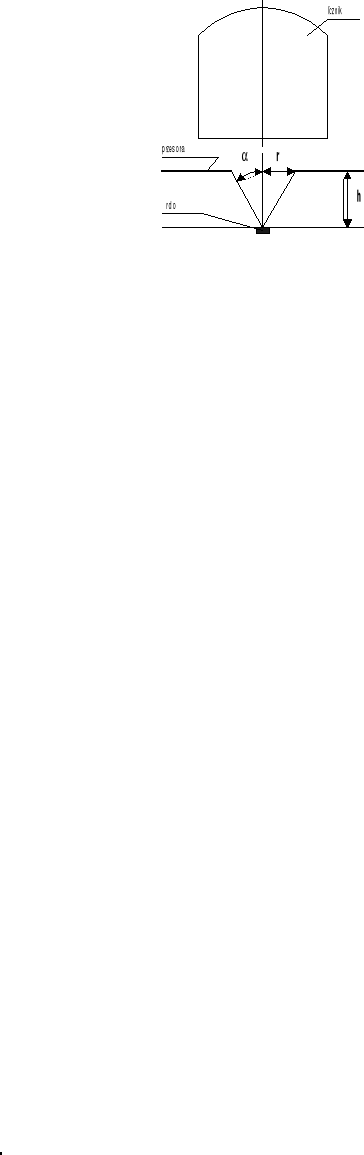

Rys. 2.

0x01 graphic

W ćwiczeniu zmierzono częstość zliczeń impulsów pochodzących od preparatu promieniotwórczego. Do wyznaczenia aktywności na podstawie zmierzonych częstości zliczeń impulsów, konieczne jest wprowadzenie poprawek.

1. Poprawka na tło.

Wyznaczoną w pomiarach częstość zliczeń odpowiadającą wielkości tła promieniowania należy odjąć od zmierzonej częstości zliczeń pochodzącej od danego preparatu.

2. Poprawka na geometrię pomiaru.

Nie wszystkie cząstki β emitowane przez źródło dochodzą do okienka licznika.

Rejestrowane są tylko te cząstki, które trafiają w kąt bryłowy objęty okienkiem przesłony. Kąt bryłowy Ω objęty okienkiem przesłony i mający wierzchołek w środku preparatu wynosi:

.

Aktywność preparatu mierzy się liczbą cząstek wyemitowanych ze źródła w jednostce czasu w pełny kąt bryłowy 4π, więc poprawka (tzw. względny kąt bryłowy) wynosi:

gdzie:

Uwzględnienie poprawki na geometrię będzie polegać na podzieleniu zarejestrowanej częstości zliczeń przez względny kąt bryłowy ω.

3. Poprawka na pochłanianie.

Pewna liczba cząstek β wysyłanych z preparatu nie dochodzi do części czynnej licznika powodu zaabsorbowania ich przez okienko licznika i warstwę powietrza między źródłem promieniowania a licznikiem. Poprawka na pochłanianie wynosi:

gdzie: d - warstwa połówkowego osłabienia promieniowania β;

g = (s + h) δ - efektywna grubość warstwy pochłaniającej;

s - grubość okienka;

h - grubość warstwy powietrza.

Czynnik δ uwzględnia to, że cząstki β emitowane ze źródła w kąt bryłowy ω padają na okienko licznika pod różnymi kątami.

Uwzględnienie poprawki na pochłanianie K polegać będzie na podzieleniu zarejestrowanej częstości zliczeń przez wartość K.

Ostatecznie aktywność B obliczymy z następującego wyrażenia:

gdzie: I - częstość zliczeń impulsów pochodzących od preparatu;

I - częstość zliczeń impulsów pochodzących od tła;

ω - poprawka na kąt bryłowy;

K - poprawka na pochłanianie.

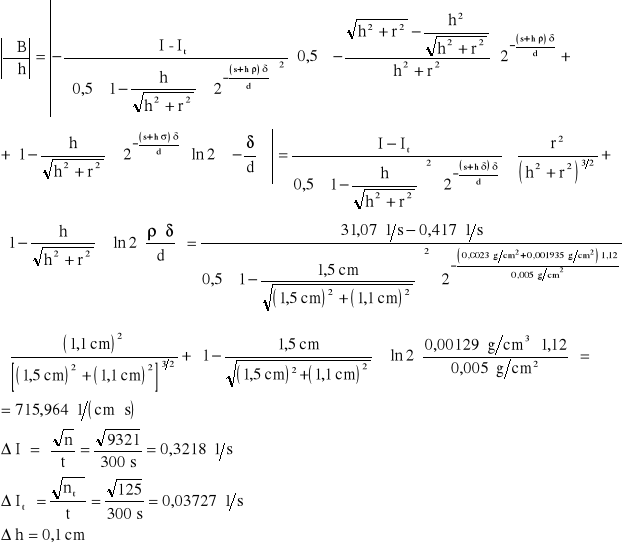

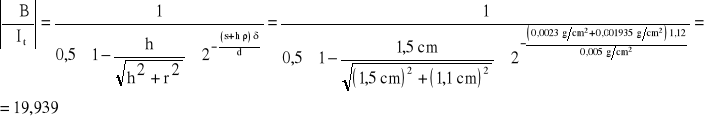

Metoda różniczki zupełnej (błąd względny maksymalny):

0x01 graphic
0x01 graphic

0x01 graphic

Po wstawieniu powyższych obliczeń otrzymujemy:

0x01 graphic

Obliczenia wykonano dla h = 1,5 cm, dla którego ω = 0,10, a δ = 1,12.

Zatem maksymalny błąd popełniony przy wyznaczaniu aktywności materiału β- promieniotwórczego wynosi 12,89 %.

4

4
