Burnos Tomasz Szczecin 07.02.2000

Grupa III MCb

Temat :

Badania penetracyjne.

Metody penetracyjne opierają się na tym, że ciecz zwilżająca wnika w otwarte nieciągłości (szczeliny) rozpoczynające się na powierzchni materiału. Po usunięciu nadmiaru cieczy z badanej po­wierzchni następuje w wyniku działania środka wywołującego (wywoływacza) uwidocznienie nieciągłości przy czym:

- ciecz wnikająca (penetrant) może pełnić rolę tła kontrastującego (penetranty barwne),

- może nastąpić wzmocnienie wskazania (penetranty fluoroscencyjne).

Metody penetracyjne stosuje się zarówno do oceny jakości nowo wytworzonych, jak i weryfikowanych elementów maszyn. Badanie może być prowadzone zarówno normalnie jak i w sposób zautomatyzowany. Można je stosować do badań:

- całej powierzchni przedmiotu;

- przedmiotów o różnym kształcie, wielkości i chropowatości;

- przedmiotów z różnych materiałów;

- wtedy gdy nie ma takich środków pomocniczych jak: prąd, woda, sprężone powietrze; — wtedy gdy nie można zastosować innych metod.

Za pomocą metod penetracyjnych mogą być badane wszelkie materiały, które nie koro­dują w zetknięciu z penetrantami i te, które nie są porowate.

W przypadku ceramiki, ze względu na jej porowatość należy stosować specjalne zestawy penetrantów.

W przypadku tworzyw sztucznych należy stosować penetranty dopuszczone do stosowa­nia przez producentów tworzyw. Penetranty niedopuszczone mogą powodować uszkodzenia tworzyw (korozja naprężeniowa).

Rozmiar wykrywalnych nieciągłości leży między 0,1 |J.m i 3 mm przy chropowatości od l ^im do 20 )Jm. Im mniejsza poszukiwana nieciągłość tym mniejsza powinna być chropo­watość powierzchni.

Ponieważ mycie powierzchni po pokryciu penetrantem powinno być prowadzone tak długo, aż prawie wszystkie resztki penetranta zostaną usunięte z powierzchni, istnieje niebez­pieczeństwo, że przy chropowatej powierzchni dojdzie do wymywania penetranta z nieciągło­ści. Istnieją pewne zależności między rozmiarami dającej się wykryć nieciągłości a chropo­watością powierzchni. Im głębsze nieciągłości, tym większa dopuszczalna chropowatość po­wierzchni.

Kolejne fazy badań penetracyjnych.

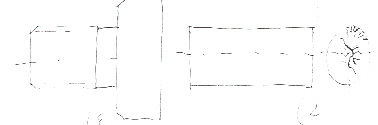

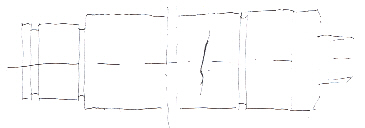

Szkice badanych próbek.

Uwagi o badanych próbkach i wnioski.

Podczas badań tylko na niektórych z badanych próbek wykryto nieciągłości choć były one również obecne na pozostałych próbkach. Wynika to najprawdopodobniej z braku wprawy w przygotowaniu próbek oraz w nakładaniu penetranta i wywoływacza.

---
