Wyÿsza Szkoÿa Inÿynierska

Badanie przetwornika C/A i skladanego

woltomierza cyfrowego

Z otrzymanych pomiarów obliczylem wspólczynniki równania przetwa-

rzania metoda najmniejszych kwadratów

y = 0.01x - 0.16

y = 0.009x - 0.07

Z tego wynika ,ze blad przesuniecia zera wynosi 0.16 i 0.07.

Przykladowe obliczenia n

n = (nr-n/nr)100 = ( 402-425/402)100 = 5.72%

WNIOSKI

C wiczenie które przeprowadzilismy mialo na celu zbadanie przetwornika CA i skladanego woltomierza cyfrowego z przetwornikiem CA. Badanie

przetwornika polegal na tym, ze co okreslona liczbe impulsów (nr) odczy-

tywalismy napiecie na wyjsciu przetwornika. Nastepnie badalismy sklada-

ny woltomierz cyfrowy . Zmienialimy napiecie od 0-5 V co 0.25 V. Przy

zadanym napieciu wzorcowym Ux licznik zliczal impulsy az do momentu

gdy napiecie na wyjsciu Uwyj zrównalo sie z napieciem wzorcowym .

Wówczas komparator wysylal impuls do przetwornkia i licznik przerywal

zliczanie impulsów. Z przeprowadzonych w cwiczeniu pomiarów obliczy-

lismy wspólczynniki równania przetwarzania metoda najmniejszych kwa-

dratów dla przetwornika C/A i skladanego woltomierza cyfrowego.

Wspólczynniki te wynosza y = 0.01x - 0.16 i y = 0.009x - 0.07.

Przy badaniu woltomierza zbadalismy wplyw czestotliwosci na liczbe

zliczanych impulsów. Polegalo to na tym, ze zmienialismy czestotliwosc

od 10 Hz do 5 kHz i odczytywalismy liczbe zliczanych impulsów przy

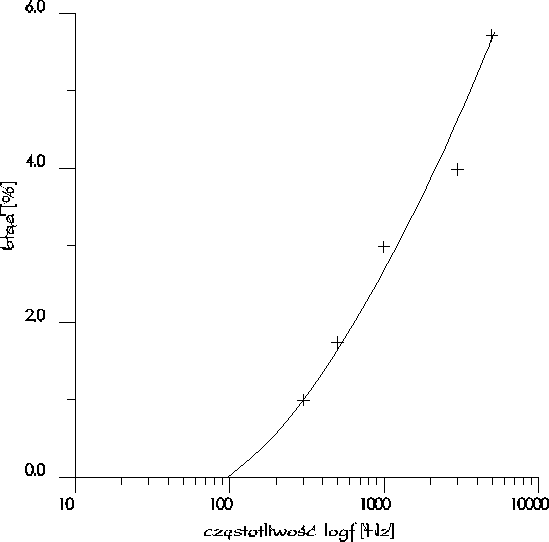

zadanej wartosci napiecia wejsciowego. Z pomiarów tych wyznaczylismy blad n , oraz charakterystyke n = F( f ) . NA podstawie tej charaktery-

styki wynika, ze wraz ze wzrostem czestotliwosci zwieksza sie blad n. Na

niedokladnosc podczas odczytu zliczanych impulsów wplywalo to, ze przy

mniejszych czestotliwosciach licznik zliczal wolniej, natomiast ze wzrostem

czestotliwosci szybkosc ta byla duzo wieksza i nastepowaly przeskoki

licznika
