Laboratorium z metrologii elektrycznej i elektronicznej

II ELEKTR

Temat : Badanie przetwornika C/A i składanego woltomierza cyfrowego z przetwornikiem C/A

Data:

24.03.1998

Gr.

Arkadiusz Krzywda, Kroczak Janusz

Ocena:

  1. PRZEBIEG ĆWICZENIA :
    1.1) Badanie przetwornika C/A

    1.2) Badanie składanego woltomierza cyfrowego

  2. TABELE POMIAROWE:

    2.1) Badanie woltomierza


321

432

Uw e

Uw y

ni

Uw y

ni

0,5
0,75
1
1,25
1,5
1,75
2
2,25
2,5
2,75
3
3,25
3,5
3,75
4
4,25
4,5
4,75
5
5,25
5,5
5,75
6
6,25
6,5
6,75
7
7,25
7,5
7,75
8
8,25
8,5
8,75
9

0,545
0,807
1,086
1,357
1,630
1,900
2,15
2,44
2,73
2,99
3,27
3,56
3,84
4,13
4,40
4,68
4,97
5,25
5,53
5,81
6,07
6,33
6,62
6,90
7,19
7,47
7,74
8
8,25
8,55
8,86
9,12
9,38
9,62
9,92

054
080
108
135
162
189
215
244
273
299
327
357
385
415
443
470
499
527
555
585
607
635
664
694
723
751
777
803
833
858
889
918
939
963
994

0,545
0,807
1,076
1,347
1,621
1,900
2,15
2,43
2,71
2,99
3,28
3,56
3,84
4,13
4,41
4,68
4,96
5,25
5,52
5,81
6,07
6,35
6,62
6,91
7,19
7,48
7,72
8,01
8,28
8,58
8,85
9,15
9,39
9,64
9,92

054
080
107
134
161
189
215
244
272
299
329
356
384
415
444
470
498
528
556
583
607
637
665
696
722
752
775
806
831
861
887
919
940
966
994

U zaś = 3,5 V

f

U1

ni

δn

U1

ni

δn

U1

ni

δn

10
15
20
30
50
80
100
150
200
300
500
800
1k
1,5k
2k
3k
5k
8k
10k

3,86
3,85
3,87
3,86
3,86
3,86
3,86
3,86
3,86
3,86
3,85
3,85
3,85
3,85
3,85
3,85
3,89
4,94
4,94

388
385
388
388
387
387
387
388
388
388
386
386
387
386
386
386
389
530
536

0

-0,773

0

0

-0,258

-0,258

-0,258

0

0

0

-0,515

-0,515

-0,258

-0,515

-0,515

-0,515

0,2577

36,598

38,144

-
-
-
-
-
-
3,85
3,85
3,85
3,85
3,85
3,85
3,85
3,85
4,11
3,85
3,97
4,94
3,95

-
-
-
-
-
-
386
388
387
387
386
386
387
386
413
385
397
532
535







-0,515

0

-0,258

-0,258

-0,515

-0,515

-0,258

-0,515

6,4433

-0,773

2,3196

37,113

37,887

-
-
-
-
-
-
3,85
3,85
3,85
3,85
3,85
3,85
3,86
3,85
4,08
3,85
4,07
4,97
3,93

-
-
-
-
-
-
386
388
387
387
386
386
387
386
410
385
409
534
534







-0,515

0

-0,258

-0,258

-0,515

-0,515

-0,258

-0,515

5,6701

-0,773

5,4124

37,629

37,629


2,1) Badanie przetwornika

ni

Uw y

50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950

0,504
1,007
1,509
1,99
2,49
2,98
3,48
3,98
4,46
4,95
5,46
5,95
6,47
6,94
7,47
7,94
8,45
8,96
9,45




3) WYKRES :

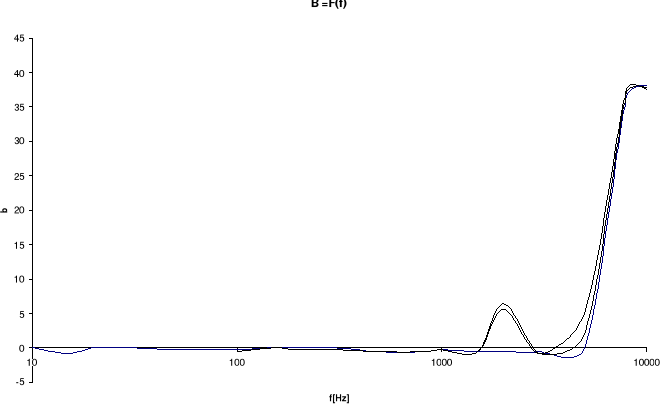

0x08 graphic

4) OBLICZENIA :

4,1) Z otrzymanych pomiarów obliczyłem współczynniki równania przetwarzania metodą najmniejszych kwadratów dla :
przetwornika C/A y = 0,01x + 0,02
woltomierza y = 100x + 2

4,2) Z tego wynika, że błąd przesunięcia zera wynosi :

dla przetwornika 0,02
dla woltomierza 2

4,3) Przykładowe obliczenia δn
0x01 graphic


4,4) Obliczam klasę dokładności woltomierza :

0x01 graphic

4,6) Obliczam błąd nieliniowości przetwornika :

0x01 graphic

4) WNIOSKI I SPOSTRZEŻENIA,

Ćwiczenie, które przeprowadziliśmy miało na celu zbadanie przetwornika C/A i składanego woltomierza cyfrowego z przetwornikiem C/A. Badanie przetwornika polegało na tym, że co określoną liczbę impulsów (ni=50) odczytywaliśmy napięcie na wyjściu przetwornika. Następnie badaliśmy składany woltomierz cyfrowy. Zmienialiśmy napięcie od 0,5-9 V co 0,25 V. Przy zadanym napięciu wzorcowym Ux licznik zliczał impulsy, aż do momentu gdy napięcie na wyjściu Uwyj zrównało się z napięciem wzorcowym. Wówczas komparator wysyłał impuls do przetwornika i licznik przerywał zliczanie impulsów. Z przeprowadzonych w ćwiczeniu pomiarów obliczyliśmy współczynniki równania przetwarzania metodą najmniejszych kwadratów dla przetwornika C/A i składanego woltomierza cyfrowego. Z pomiarów jakie wyznaczyliśmy dla woltomierza obliczyliśmy klasę jego dokładności, która wynosi 0,1. Przy badaniu woltomierza zbadaliśmy wpływ częstotliwości na liczbę zliczanych impulsów, Polegało to na tym, że zmienialiśmy częstotliwość od 10 Hz do 10 kHz i odczytywaliśmy liczbę zliczanych impulsów przy zadanej wartości napięcia wejściowego. Z pomiarów tych wyznaczyliśmy błąd δn, oraz charakterystykę δn=F(f), Na podstawie tej charakterystyki wynika, że wraz ze wzrostem częstotliwości zwiększa się błąd δn. Na niedokładność podczas odczytu zliczanych impulsów wpływało to, że przy mniejszych częstotliwościach licznik zliczał wolniej, natomiast wraz ze wzrostem częstotliwości szybkość ta była duża większa i następowały przeskoki (przekłamania) licznika.

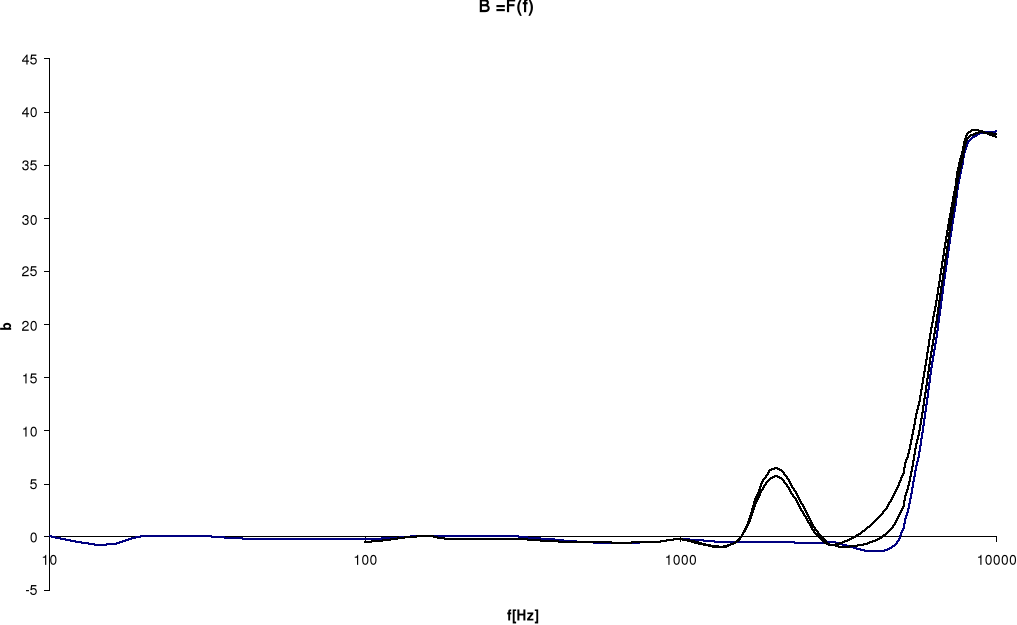

0x01 graphic
