Uniwersytet Technologiczno-Przyrodniczy

Laboratorium Elektrotechniki

Ćwiczenie nr 5

Temat : Badanie właściwości połączeń źródeł napięcia stałego.

Wydział Mechaniczny

Rok I sem. II

grupa " E "

st. dzienne

Zespół : Paweł Grzegorzewski

Jakub Koepke

Michał Jankowski

Henryk Jurczyński

I. Cel ćwiczenia:

- Celem ćwiczenia jest sprawdzenie właściwości połączeń źródeł napięcia

stałego.

II.

1.Wyznaczenie sem. ogniwa.

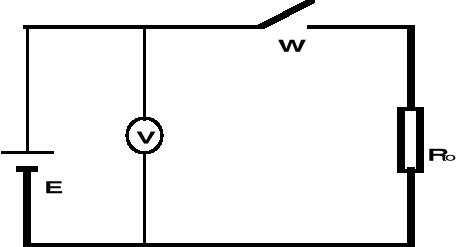

Schemat połączenia nr 1

0x01 graphic

2.Wyznaczanie sem. ogniw połączonych szeregowo.

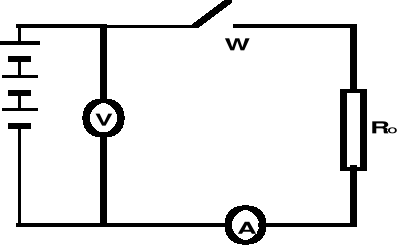

Schemat połączenia nr 2

0x01 graphic

3.Wyznaczenie sem. ogniw połączonych równolegle

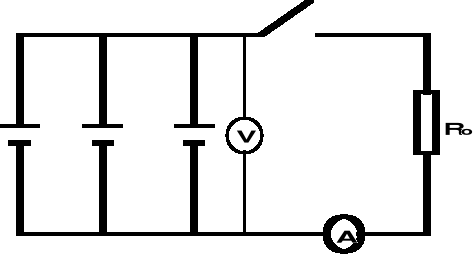

Schemat połączenia nr 3

0x01 graphic

4.Wyznaczanie sem. ogniw połączonych szeregowo- równolegle.

0x01 graphic

5.Wyniki pomiarów i obliczeń.

Lp

Układ zamknięty

[V]

Układ otwarty

[V]

I

[A]

1

1.25

1.35

0.0582

2

1.34

1.39

0.062

3

1.26

1.44

0.0585

4

1.32

1.37

0.0633

Układ zamknięty

[V]

Układ otwarty

[V]

I

[A]

połączenie

szeregowe

4.98

5.62

0,23

połączenie

równoległe

1.42

1.42

0,064

Układ zamknięty

[V]

Układ otwarty

[V]

I

[A]

połączenie

szerego- równoległe

2.7

2.73

0,131

III Wnioski

Błędy wynikające z porównania wartości teoretycznych z mierzonymi wartościami w powyższych układach elektrycznych , mogą wynikać z kilku przyczyn. Może to być różnica w sem. poszczególnych ogniw ; baterie po upływie czasu ( bez względu czy są eksploatowane czy nie ) tracą pojemność i sem. W tym przypadku ogniwa zostały potraktowane jako identyczne , w rzeczywistości jednak różnią się od siebie. Na błąd mogą mieć również wpływ przewody doprowadzające , jakość połączeń , błąd pomiaru miernika , błąd odczytu oraz rezystancja mierników. Jednakże z przedstawionych wyników można wnioskować o słuszności wzorów dotyczących odpowiednich połączeń źródeł prądu stałego.W praktyce łączy się ogniwa w taki sposób aby otrzymać rządane parametry. Częściej spotyka się połączenie szeregowe ogniw , czasem szeregowo-równoległe źródło równoległe np: akumulatory samochodów ciężarowych. Połączenie równoległe daje większą pojemność i zmniejsza rezystancję wewnętrzną ale przy różnicy pojemności jest ona niekorzystna gdyż powstaje różnica potencjałów.
