1. Cel ćwiczenia

Celem ćwiczenia jest praktyczne zapoznanie się z zasadą działania prądnicy obcowzbudnej prądu stałego. Wyznaczymy też charakterystyki biegu jałowego i zewnętrzną.

Dane znamionowe prądnicy:

TYP PZO 6440 IP44

N=1,5 kW

U=220 V

I=8,2 A

n=1500 obr/min

wzbudzenie obce 220 V, 0,376 A

2. Tabele pomiarów

1. charakterystyka biegu jałowego:

It	A	0,8	0,9	1	1,1	1,2	1,4
Iw	A	0,355	0,263	0,21	0,172	0,142	0,111
Et	V	242	220	200	180	160	140

2. charakterystyka zewnętrzna:

Rodzaj obciążenia	It [A]	n [obr/min]
bieg jałowy	1	1420
obciążenie 1	2,4	1370
obciążenie 2	3,	1350
obciążenie 3	5,0	1330
obciążenie 4	6,2	1310
obciążenie 5	7,2	1290

3. Obliczenia

Dla biegu jałowego prąd twornika I_t=1 A, prędkość obrotowa n=n_o=1420 z charakterystyki biegu jałowego siła elektromotoryczna E=E_o=220V.

• obciążenie 1

• obciążenie 2

• obciążenie 3

• obciążenie 4

• obciążenie 5

Obliczenie napięcia U od prądu twornika I_t=I

• dla biegu jałowego

• dla obciążenia 1

• dla obciążenia 2

• dla obciążenia 3

• dla obciążenia 4

• dla obciążenia 5

Zestawienie wyników obliczeń:

Rodzaj obciążenia	It=I	E	U
bieg jałowy	1	220	220
obciążenie 1	2,4	215,09	209,1
obciążenie 2	3,6	211,95	204,5
obciążenie 3	5	208,81	196,3
obciążenie 4	6,2	205,67	190,2
obciążenie 5	7,2	202,53	184,5

4. Wykresy charakterystyk prądnicy obcowzbudnej

1.

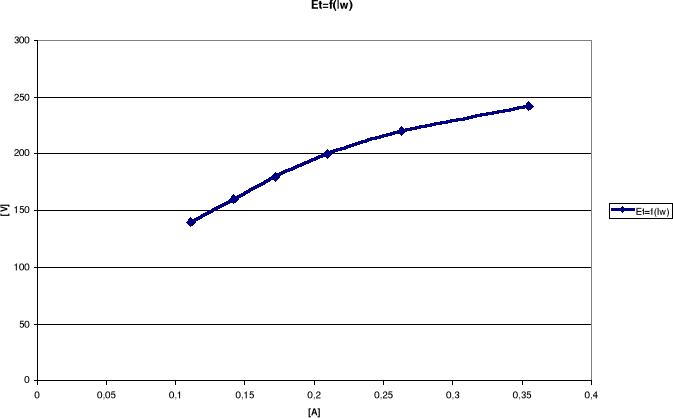

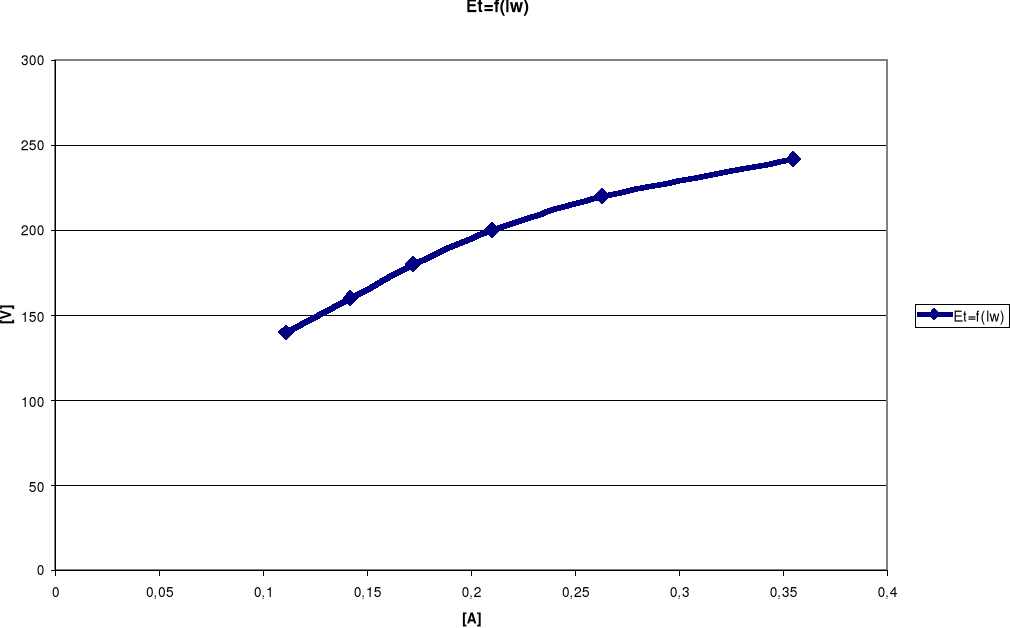

   charakterystyka biegu jałowego E_t = f (I_t)

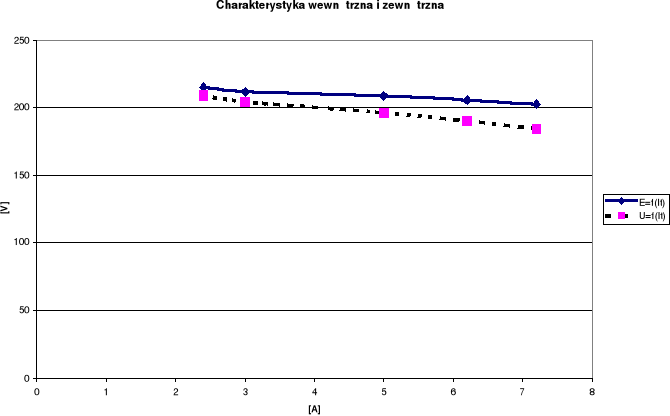

2. charakterystyka zewnętrzna i wewnętrzna E = f (I_t), E = f (I_t)

5. Wnioski

Charakterystyka biegu jałowego ma przebieg zbliżony do charakterystyki teoretycznej.

Analizując charakterystykę zewnętrzną i wewnętrzną można stwierdzić, że zgodnie z przebiegiem teoretycznym następuje spadek napięcia na zaciskach prądnicy wraz ze wzrostem prądu obciążenia.
