Zagadnienia do egzaminu z Elektroniki

1. Rezystory warstwowe węglowe i metalowe: parametry, właściwości.

2. Co określa dyrektywa RoHS ?

3. Kiedy stosujemy kondensator jako element sprzęgający, a kiedy jako odsprzęgający?

4. Jak wyznacza się tangens kąta strat kondensatorów ?

5. Jakie są charakterystyki częstotliwościowe idealnego kondensatora i cewki ?

6. Model pasmowy półprzewodników.

7. Co powoduje przepływ prądu unoszenia, a co przepływ prądu dyfuzji ?

8. Na czym polega ograniczenie prądu udarowego przez termistor NPT ?

9. Warystory - przykład zastosowania.

10. Polaryzacja złącza PN przewodzenia/wsteczna ?

11. Jak definiujemy czas odzyskiwania zdolności zaworowej trr diody ?

12. Jaki jest rząd wielkości trr dla diody prostowniczej, szybkiej, Schottky'ego ?

13. Dioda Schottky'ego charakteryzuje się …..

14. Jakie elementy umożliwiają zdalny bezkontaktowy pomiar temperatury ?

15. Heterozłącze to …..

16. Przykładowa charakterystyka modułu ogniw fotowoltaicznych P(V)

17. Fototranzystor a fotodioda (porównanie) ?

18. Na charakterystykach fotodiody zaznaczyć obszar fotowoltaiczny oraz przykładowy punkt pracy w tym obszarze pracy.

19. Diody laserowe wykorzystują promieniowanie wymuszone, powstające w warunkach inwersji obsadzenia stanów, tzn. że w paśmie przewodnictwa znajduje się więcej elektronów niż w paśmie walencyjnym. Inwersję obsadzenia uzyskuje się w złączu p-n przez ?

20. Tranzystory unipolarne: symbole graficzne i charakterystyki przejściowe I_D(U_GS)

21. Tranzystory unipolarne - charakterystyki wyjściowe I_D(U_DS), oznaczyć obszar omowy i aktywny, do czego jest wykorzystana praca tranzystora w tych obszarach ?

22. Tranzystor bipolarny npn - charakterystyki wyjściowe I_C(U_CE), prosta obciążenia, obszar bezpiecznej pracy.

23. Tranzystor z izolowaną bramką IGBT - schemat zastępczy.

24. Sprawność wzmacniacza - wzór ?

25. Co określa współczynnik CMMR we wzmacniaczu operacyjnym ?

26. Charakterystyka przenoszenia wzmacniacza operacyjnego w układzie otwartym.

27. Wzmacniacz odwracający, dobór rezystorów, charakterystyka U_o(U_i) ?

28. Wzmacniacz nieodwracający, dobór rezystorów, charakterystyka U_o(U_i), jak wpływa współczynnik sprzężenia ujemnego na pasmo przenoszenia ?

29. Przerzutnik Schmitta, dobór rezystorów do zadanej charakterystyki U_o(U_i) ?

30. Wzmacniacze moce: podstawowe parametry.

31. Wzmacniacz przeciwsobny: schemat, właściwości.

32. Warunki wzbudzenia generatora w układzie wzmacniacza ze sprzężeniem zwrotnym.

33. Multiwibrator astabilny na wzmacniaczu operacyjnym: schemat i zasada działania.

34. Schematy blokowe zasilaczy: -ze stabilizatorem szeregowym liniowym, - oraz impulsowych.

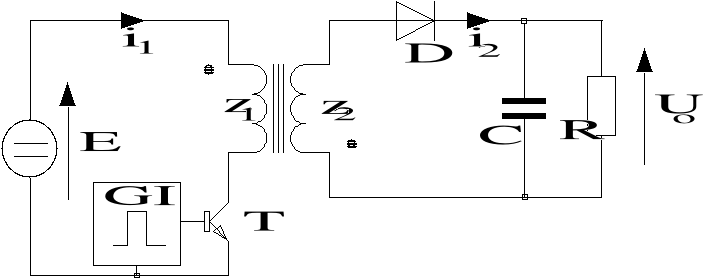

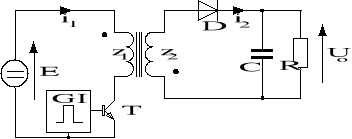

35. Przetwornica napięcia DC/DC typu Flyback, zasada działania.

36. Przetwornice beztransformatorowe DC/DC podwyższające i obniżające napięcie, na podstawie podanego schematu wyznaczyć Uo/Ui

37. Poziomy napięć i marginesy zakłóceń w standardzie TTL

38. Objaśnić, jaki jest sens wprowadzenia stanu wysokiej impedancji w układach cyfrowych ?

39. Jak definiuje się w układach cyfrowych czas propagacji tp ?

40. Na przykładzie dowolnej bramki np. typu NAND wyjaśnić kierunki prądów w stanach wysokim i niskim I_iH/I_iL oraz I_oH/I_oL

---
