LABORATORIUM ZAKŁADU MIKROFAL
				SPRAWOZDANIE
Grupa: E6T1S1	Ocena:	Data wykonania ćwiczenia: 20.01.2009r.	Prowadzący ćwiczenie: dr inż. W. Susek
Imię i Nazwisko:
Ireneusz Gruszka					Data oddania sprawozdania: 22.01.2009r.	Podpis prowadzącego:
Temat: Badanie sprzęgaczy kierunkowych.

Układ pomiarowy

Spis przyrządów

Lp.	Nazwa przyrządu	Typ	Firma
1.	Generator mikrofalowy	8648d	Agilent
2.	Sprzęgacz kierunkowy	3003-70DB
3.	Tłumik
4.	Woltomierz	207	APPA
5.	Woltomierz	207	APPA
6.	Detektor mikrofalowy	8472A	HP
7.	Detektor mikrofalowy

Wzory wykorzystane przy opracowaniu sprawozdania:

gdzie: Ud1 - napięcie na wyjściu detektora mikrofalowego D1, Ud2 - napięcie na wyjściu detektora mikrofalowego D2, Pwe - moc sygnału dobiegającego do wrót wejściowych badanych sprzęgaczy, Ppad_2 - moc sygnału dobiegającego do wrót wejściowych badanych sprzęgaczy, ale zmierzona poprzez wrota sprzężone sprzęgacza pomiarowego, γ - czułość napięciowa detektora mikrofalowego (przyjąć: γ = 0.9mV/μW).

gdzie: Ud1 - napięcie na wyjściu detektora mikrofalowego D1, Ud2 - napięcie na wyjściu detektora mikrofalowego D2, Pwe - moc sygnału dobiegającego do wrót wejściowych badanego sprzęgacza (tabela 1a, 1b, 1c), Pwy - moc sygnału we wrotach wyjściowych badanego sprzęgacza, Ppad_2 - moc sygnału dobiegającego do wrót wejściowych badanego sprzęgacza, ale zmierzona poprzez wrota sprzężone sprzęgacza pomiarowego (tabela 1a, 1b, 1c), Podb_2 - moc sygnału odbitego od wrót wejściowych badanego sprzęgacza, ale zmie-rzona poprzez wrota sprzężone sprzęgacza pomiarowego, γ - czułość napięciowa detektora mikrofalowego (przyjąć: γ = 0.9mV/μW), |Γj|- moduł współczynnika odbicia wrót wejściowych badanego sprzęgacza wyra-żony w skali liniowej [V/V], |Γj|[dB] - moduł współczynnika odbicia wrót wejściowych badanego sprzęgacza wyrażony w skali logarytmicznej [dB], WFSj - współczynnik fali stojącej wrót j, |Sij| - moduł transmitancji od wrót j do wrót i badanego sprzęgacza wyrażony w skali liniowej [V/V], |Sij|[dB] - moduł transmitancji od wrót j do wrót i badanego sprzęgacza w skali loga-rytmicznej [dB].

KALIBRACJA
f	Ud1[mV]	Ud2[mV]	Pwe[μW]	Ppad[μW]
400	-44,50	8,28	49,44	9,20
500	-44,33	11,71	49,26	13,01
600	-43,20	16,23	48,00	18,03
700	-41,90	21,64	46,56	24,04
800	-41,44	28,28	46,04	31,42
900	-40,40	31,94	44,89	35,49
1000	-39,50	30,40	43,89	33,78
1100	-39,40	29,30	43,78	32,56
1200	-38,60	29,33	42,89	32,59
1300	-38,10	33,33	42,33	37,03
1400	-37,50	40,90	41,67	45,44
1500	-36,60	48,66	40,67	54,07
1600	-35,80	56,00	39,78	62,22
1800	-34,40	53,00	38,22	58,89
2000	-33,20	56,86	36,89	63,18
2200	-32,20	61,50	35,78	68,33
2400	-30,70	52,70	34,11	58,56
2600	-30,10	53,54	33,44	59,49

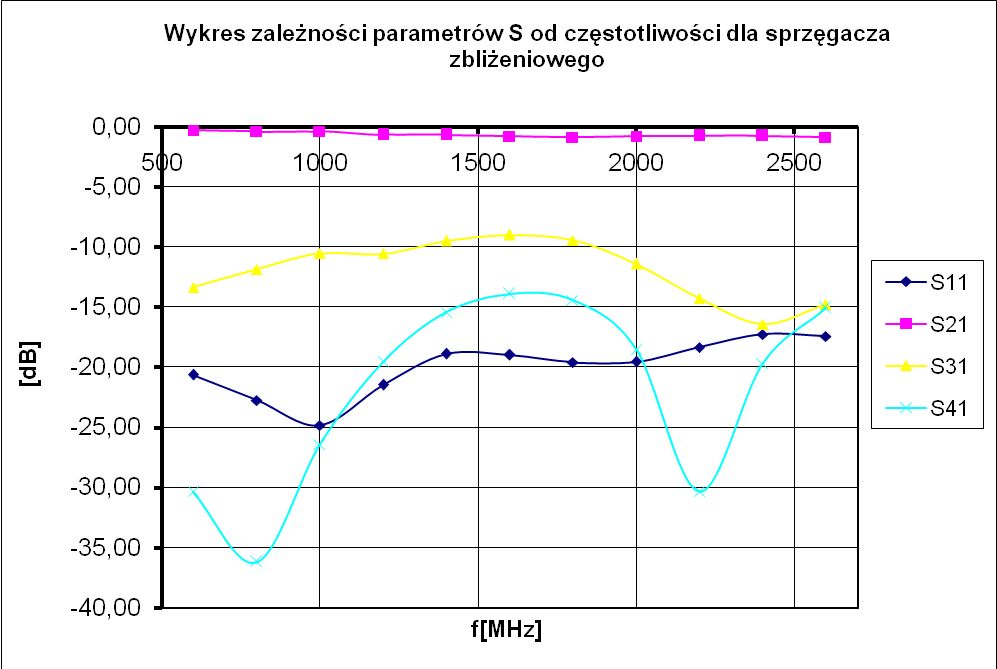

SPRZĘGACZ ZBLIŻENIOWY
f[MHz]	Ud1[mV]	Ud2[mV]	Pwy[μW]	Podb[μW]	Γ[V/V]	Γ[dB]	WFS	S21[V/V]	S21[dB]	Ud1[mV]	Pwy[μW]	S31[V/V]	S31[dB]	Ud1[mV]	Pwy[μW]	S41[V/V]	S41[dB]
600	-40,20	0,14	44,67	0,16	0,09	-20,64	1,20	0,96	-0,31	-2,00	2,22	0,22	-13,34	-0,04	0,04	0,03	-30,33
800	-37,80	0,15	42,00	0,17	0,07	-22,75	1,16	0,96	-0,40	-2,70	3,00	0,26	-11,86	-0,01	0,01	0,02	-36,17
1000	-36,10	0,10	40,11	0,11	0,06	-24,83	1,12	0,96	-0,39	-3,50	3,89	0,30	-10,53	-0,09	0,10	0,05	-26,42
1200	-33,10	0,21	36,78	0,23	0,08	-21,45	1,18	0,93	-0,67	-3,40	3,78	0,30	-10,55	-0,43	0,48	0,11	-19,53
1400	-32,10	0,53	35,67	0,59	0,11	-18,87	1,26	0,93	-0,68	-4,20	4,67	0,33	-9,51	-1,07	1,19	0,17	-15,45
1600	-29,70	0,71	33,00	0,79	0,11	-18,97	1,25	0,91	-0,81	-4,50	5,00	0,35	-9,01	-1,46	1,62	0,20	-13,90
1800	-28,20	0,58	31,33	0,64	0,10	-19,61	1,23	0,91	-0,86	-3,90	4,33	0,34	-9,45	-1,24	1,38	0,19	-14,43
2000	-27,70	0,63	30,78	0,70	0,11	-19,55	1,24	0,91	-0,79	-2,40	2,67	0,27	-11,41	-0,47	0,52	0,12	-18,49
2200	-27,10	0,90	30,11	1,00	0,12	-18,35	1,28	0,92	-0,75	-1,20	1,33	0,19	-14,29	-0,03	0,03	0,03	-30,31
2400	-25,80	0,99	28,67	1,10	0,14	-17,26	1,32	0,92	-0,76	-0,70	0,78	0,15	-16,42	-0,33	0,37	0,10	-19,69
2600	-24,50	0,97	27,22	1,08	0,13	-17,42	1,31	0,90	-0,89	-1,00	1,11	0,18	-14,79	-0,94	1,04	0,18	-15,05

Parametry:

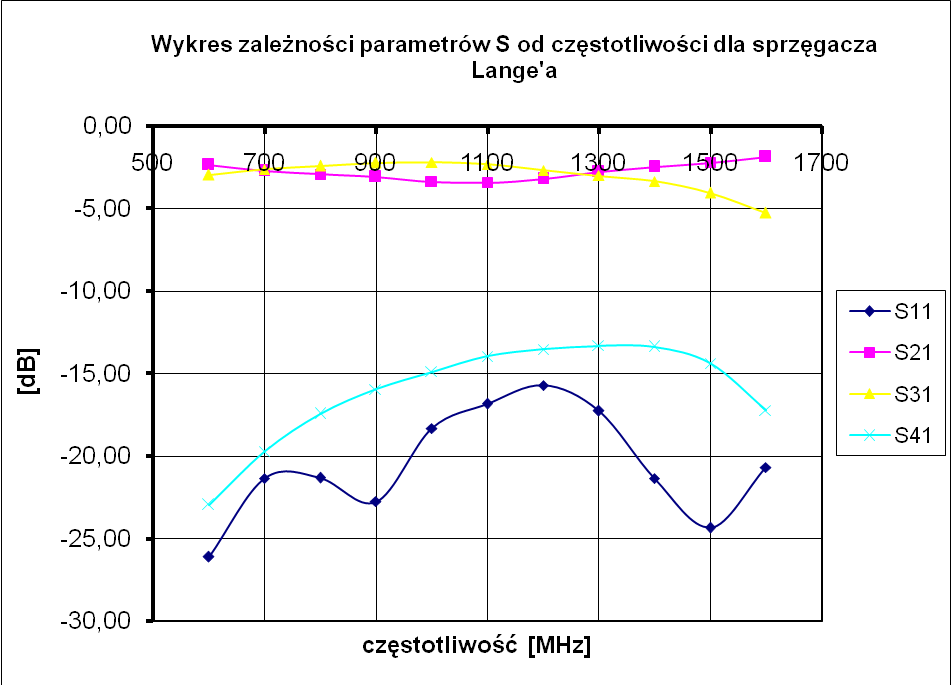

SPRZĘGACZ LANGE'A
f[MHz]	Ud1[mV]	Ud2[mV]	Pwy[μW]	Podb[μW]	Γ[V/V]	Γ[dB]	WFS	S21[V/V]	S21[dB]	Ud1[mV]	Pwy[μW]	S31[V/V]	S31[dB]	Ud1[mV]	Pwy[μW]	S41[V/V]	S41[dB]
600	-25,25	0,04	28,06	0,04	0,05	-26,08	1,10	0,76	-2,33	-22,00	24,44	0,71	-2,93	-0,22	0,24	0,07	-22,93
700	-22,60	0,16	25,11	0,18	0,09	-21,31	1,19	0,73	-2,68	-23,10	25,67	0,74	-2,59	-0,45	0,50	0,10	-19,69
800	-21,20	0,21	23,56	0,23	0,09	-21,29	1,19	0,72	-2,91	-23,90	26,56	0,76	-2,39	-0,75	0,83	0,13	-17,42
900	-20,00	0,17	22,22	0,19	0,07	-22,74	1,16	0,70	-3,05	-24,30	27,00	0,78	-2,21	-1,03	1,14	0,16	-15,94
1000	-18,30	0,45	20,33	0,50	0,12	-18,30	1,28	0,68	-3,34	-24,00	26,67	0,78	-2,16	-1,29	1,43	0,18	-14,86
1100	-18,00	0,61	20,00	0,68	0,14	-16,82	1,34	0,68	-3,40	-23,20	25,78	0,77	-2,30	-1,59	1,77	0,20	-13,94
1200	-18,60	0,79	20,67	0,88	0,16	-15,70	1,39	0,69	-3,17	-21,00	23,33	0,74	-2,64	-1,72	1,91	0,21	-13,51
1300	-20,20	0,63	22,44	0,70	0,14	-17,23	1,32	0,73	-2,76	-19,20	21,33	0,71	-2,98	-1,79	1,99	0,22	-13,28
1400	-21,30	0,30	23,67	0,33	0,09	-21,35	1,19	0,75	-2,46	-17,40	19,33	0,68	-3,33	-1,73	1,92	0,21	-13,36
1500	-22,10	0,18	24,56	0,20	0,06	-24,32	1,13	0,78	-2,19	-14,50	16,11	0,63	-4,02	-1,34	1,49	0,19	-14,36
1600	-23,40	0,48	26,00	0,53	0,09	-20,67	1,20	0,81	-1,85	-10,70	11,89	0,55	-5,24	-0,68	0,76	0,14	-17,21

Parametry:

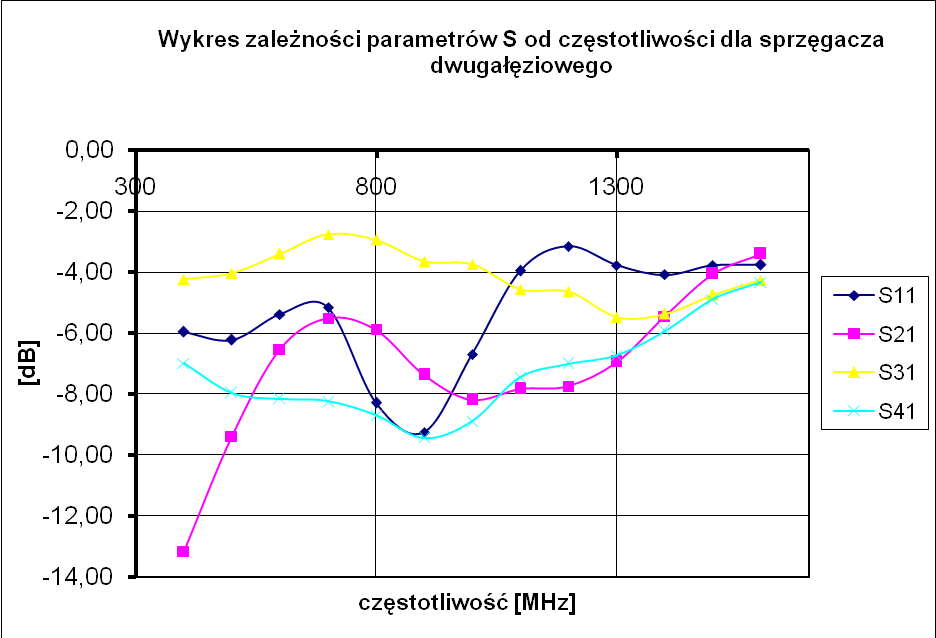

SPRZĘGACZ DWUGAŁĘZIOWY
f[MHz]	Ud1[mV]	Ud2[mV]	Pwy[μW]	Podb[μW]	Γ[V/V]	Γ[dB]	WFS	S21[V/V]	S21[dB]	Ud1[mV]	Pwy[μW]	S31[V/V]	S31[dB]	Ud1[mV]	Pwy[μW]	S41[V/V]	S41[dB]
400	-2,15	2,10	2,39	2,33	0,50	-5,96	3,03	0,22	-13,16	-16,80	18,67	0,61	-4,23	-8,90	9,89	0,45	-6,99
500	-5,10	2,80	5,67	3,11	0,49	-6,21	2,91	0,34	-9,39	-17,50	19,44	0,63	-4,04	-7,10	7,89	0,40	-7,95
600	-9,60	4,70	10,67	5,22	0,54	-5,38	3,33	0,47	-6,53	-19,80	22,00	0,68	-3,39	-6,60	7,33	0,39	-8,16
700	-11,80	6,60	13,11	7,33	0,55	-5,16	3,47	0,53	-5,50	-22,20	24,67	0,73	-2,76	-6,30	7,00	0,39	-8,23
800	-10,70	4,20	11,89	4,67	0,39	-8,28	2,25	0,51	-5,88	-21,10	23,44	0,71	-2,93	-5,60	6,22	0,37	-8,69
900	-7,40	3,80	8,22	4,22	0,34	-9,25	2,05	0,43	-7,37	-17,50	19,44	0,66	-3,63	-4,60	5,11	0,34	-9,44
1000	-6,00	6,50	6,67	7,22	0,46	-6,70	2,72	0,39	-8,18	-16,70	18,56	0,65	-3,74	-5,10	5,67	0,36	-8,89
1100	-6,50	11,80	7,22	13,11	0,63	-3,95	4,47	0,41	-7,83	-13,80	15,33	0,59	-4,56	-7,10	7,89	0,42	-7,44
1200	-6,50	14,20	7,22	15,78	0,70	-3,15	5,57	0,41	-7,74	-13,30	14,78	0,59	-4,63	-7,70	8,56	0,45	-7,00
1300	-7,70	14,00	8,56	15,56	0,65	-3,77	4,68	0,45	-6,94	-10,80	12,00	0,53	-5,48	-8,10	9,00	0,46	-6,72
1400	-10,70	16,00	11,89	17,78	0,63	-4,08	4,34	0,53	-5,45	-10,90	12,11	0,54	-5,37	-9,60	10,67	0,51	-5,92
1500	-14,40	20,40	16,00	22,67	0,65	-3,78	4,67	0,63	-4,05	-12,30	13,67	0,58	-4,74	-11,90	13,22	0,57	-4,88
1600	-16,40	23,60	18,22	26,22	0,65	-3,75	4,70	0,68	-3,39	-13,40	14,89	0,61	-4,27	-13,20	14,67	0,61	-4,33

Parametry:

SPRZĘGACZ PIERŚCIENIOWY (na we1 pada sygnał)
f[MHz]	Ud1[mV]	Ud2[mV]	Pwy[μW]	Podb[μW]	Γ[V/V]	Γ[dB]	WFS	S21[V/V]	S21[dB]	Ud1[mV]	Pwy[μW]	S31[V/V]	S31[dB]	Ud1[mV]	Pwy[μW]	S41[V/V]	S41[dB]
600	-4,70	5,60	5,22	6,22	0,59	-4,62	3,85	0,33	-9,63	-13,00	14,44	0,55	-5,22	-13,90	15,44	0,57	-4,92
800	-4,60	12,10	5,11	13,44	0,65	-3,69	4,78	0,33	-9,55	-11,40	12,67	0,52	-5,61	-18,40	20,44	0,67	-3,53
1000	-15,60	10,10	17,33	11,22	0,58	-4,79	3,72	0,63	-4,03	-3,50	3,89	0,30	-10,53	-7,60	8,44	0,44	-7,16
1200	-22,50	4,40	25,00	4,89	0,39	-8,24	2,26	0,76	-2,34	-15,10	16,78	0,63	-4,08	-2,10	2,33	0,23	-12,64
1400	-19,30	0,80	21,44	0,89	0,14	-17,09	1,33	0,72	-2,88	-18,00	20,00	0,69	-3,19	-0,50	0,56	0,12	-18,75
1600	-19,90	1,10	22,11	1,22	0,14	-17,07	1,33	0,75	-2,55	-19,00	21,11	0,73	-2,75	-0,01	0,01	0,02	-35,54
1800	-18,50	0,89	20,56	0,99	0,13	-17,75	1,30	0,73	-2,69	-15,30	17,00	0,67	-3,52	-0,50	0,56	0,12	-18,38
2000	-18,30	8,90	20,33	9,89	0,40	-8,05	2,31	0,74	-2,59	-9,00	10,00	0,52	-5,67	-2,00	2,22	0,25	-12,20
2200	-13,00	16,40	14,44	18,22	0,52	-5,74	3,14	0,64	-3,94	-1,80	2,00	0,24	-12,53	-7,50	8,33	0,48	-6,33
2400	-6,00	20,10	6,67	22,33	0,62	-4,19	4,23	0,44	-7,09	-7,30	8,11	0,49	-6,24	-7,60	8,44	0,50	-6,06
2600	-7,40	21,60	8,22	24,00	0,64	-3,94	4,48	0,50	-6,09	-9,40	10,44	0,56	-5,05	-5,80	6,44	0,44	-7,15

Parametry

Przykładowe obliczenia:

---
