UNIWERSYTET TECHNOLOGICZNO-PRZYRODNICZY

WYDZIAŁ MECHANICNY

KATEDRA PODSTAW KONSTRUKCJI MASZYN

Podstawy Konstrukcji Maszyn

Praca projektowo-konstrukcyjna

nr. 2

Temat:

Sprzęgło samoczynne, mechaniczne, odśrodkowe

Imię: Tomasz

Nazwisko: Zarembski

Grupa: D

Semestr: V

Rok akademicki: 2007/2008

Ocena:

Bydgoszcz 2007/2008

Spis treści

1. Założenia projektowo-konstrukcyjne.

a) istota działania

b) dane ilościowe

c) dane sytuacyjne

2. Silnik - dobór

3. Obliczenia

4. Rysunek złożeniowy i rysunki wykonawcze części sprzęgła

1. Założenia projektowo-konstrukcyjne.

1. istota działania:

Projektowane Sprzęgło samoczynne, mechaniczne, odśrodkowe łączyć będzie silnik elektryczny z przekładnią mechaniczną.

b) dane ilościowe:

N_s = 2,2 kW

n = 2845 Obr/min

2. dane sytuacyjne:

- normalne warunki,

- temp. ok. 20 °C,

- mała wilgotność powietrza,

- małe zapylenie.

2. Silnik - dobór

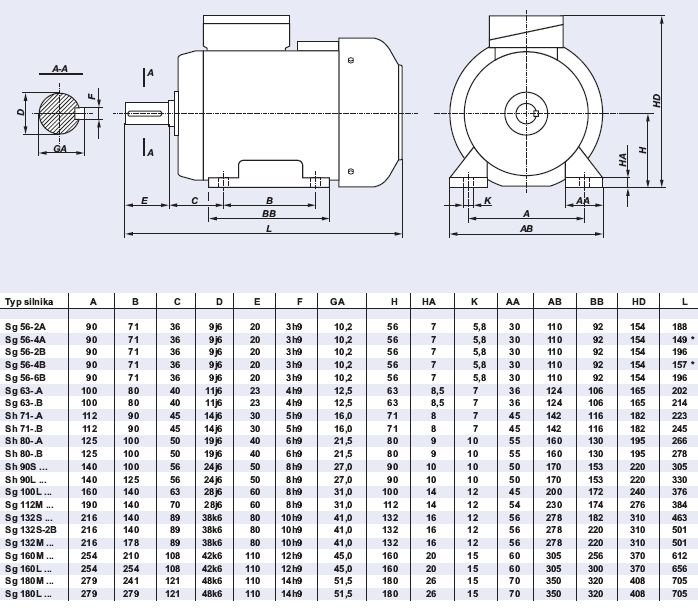

Na podstawie danych ilościowych dobieram silnik Sh 90L-2 o mocy N_s = 2,2 kW i obrotach równych n = 2845 Obr/min .

---
