DANE TECHNICZNE : ŚRUBY MOCUJĄCE GŁOWICĘ - DOKRĘCANIE ŚRUB

MOCUJĄCYCH GŁOWICĘ

1. Śruby mocujące głowicę

UWAGA : Przed ponownym użyciem śrub głowicy, sprawdzić ich długość.

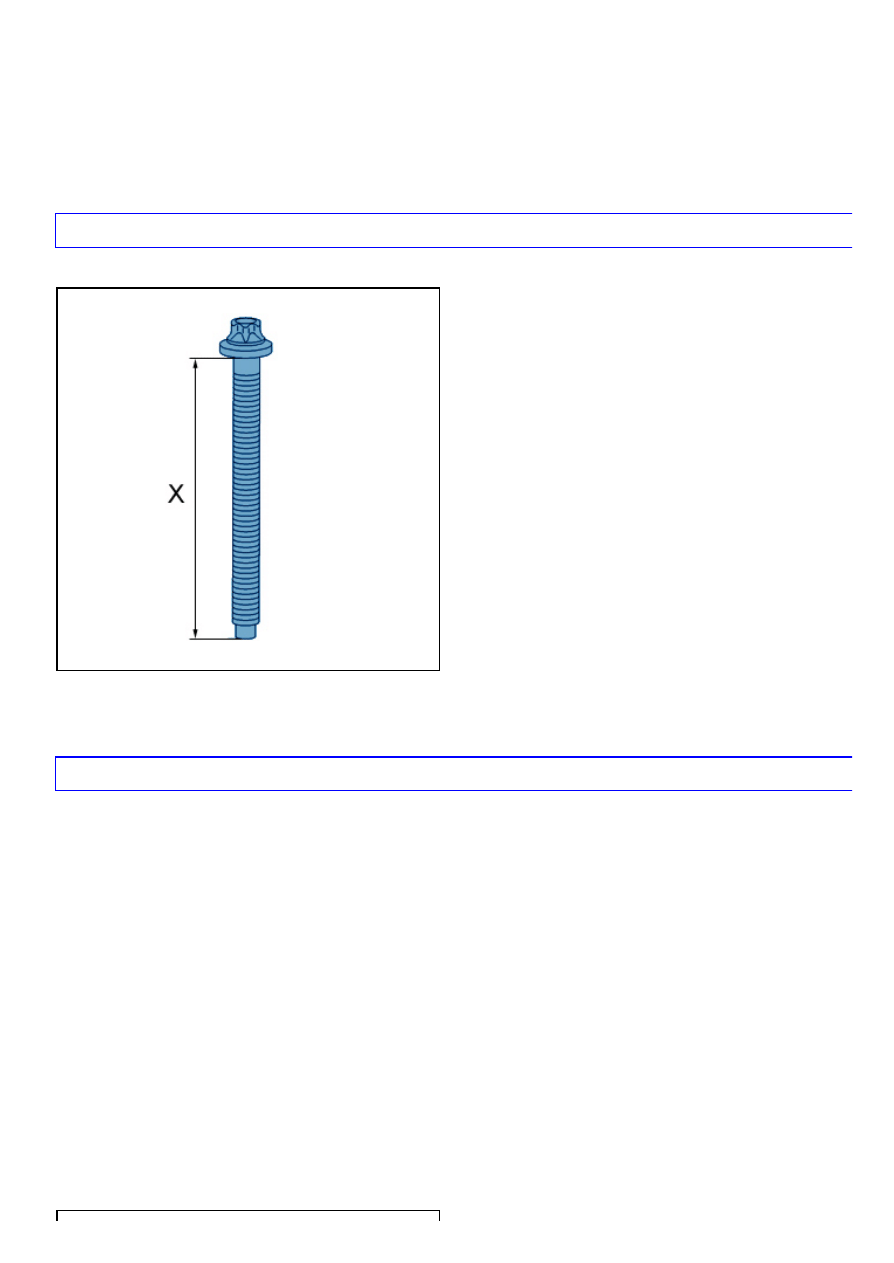

Rysunek : B1DP1DBC

"X" = Maksymalna długość pod łbem (od płaszczyzny oporowej łba).
Długość śrub zdatnych do powtórnego wykorzystania : "X" = 149 mm .

UWAGA : Nie używać ponownie śrub głowicy których długość jest większa niż 149 mm.

2. Dokręcanie śrub mocujących głowicę

2.1. Kolejność dokręcania

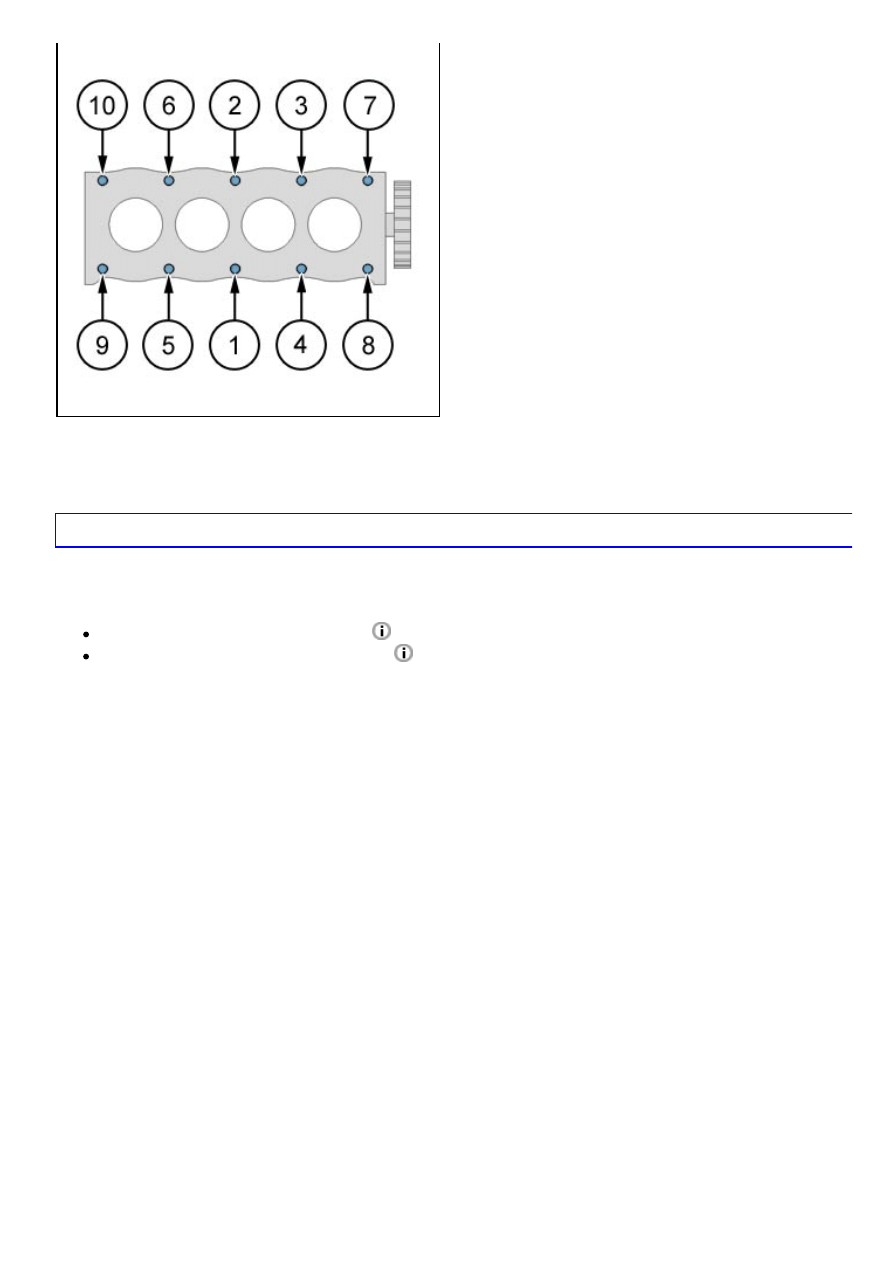

Rysunek : B1DP1CLC

2.2. Metoda dokręcania

UWAGA : Przestrzegać momentów dokręcania.

Dokręcenie : Kolejno każdą śrubę w kolejności od 1 do 10.
Poluzowanie : Postępować w kolejności odwrotnej (od 10 do 1).
Przestrzegać momentów dokręcania :

Silniki DV4TD wszystkich typów



Silniki DV6TED4 wszystkich typów
