Ćwiczenie 2:  KREŚLENIE PRECYZYJNE

Zakres treści kształcenia
1. Tryby rysowania i skróty klawiszowe: Skok-F9, Siatka-F7, Orto-F8
2. Rysowanie prostych figur z paska narzędzi Rysuj: Punkt, Łuk, Okrąg.
3. Rysuj z menu rozwijalnego: Okrąg/sss, Punkt/Podziel. Format/ Styl punktu.
4. Polecenie Zmiana: Kopiuj, Utnij.
5. Wczytanie nowych rodzajów linii, rysowanie linii przerywanych. Współczynnik skali rodzaju
linii: globalny i aktualny (Pasek narzędzi właściwości, Właściwości).
6. Tymczasowe punkty lokalizacji względem obiektu. Punkty charakterystyczne: Centrum, Koniec,
Punkt przecięcia, Symetria, Prostopadły, Kwadrant, Styczny, Przedłużenie, Równoległy (Shift +
prawy klawisz).
7. Stałe punkty lokalizacji względem obiektu. Ustawienie przyciągania do punktów
charakterystycznych (Pasek stanu, F3). Śledzenie (Pasek stanu, F11).

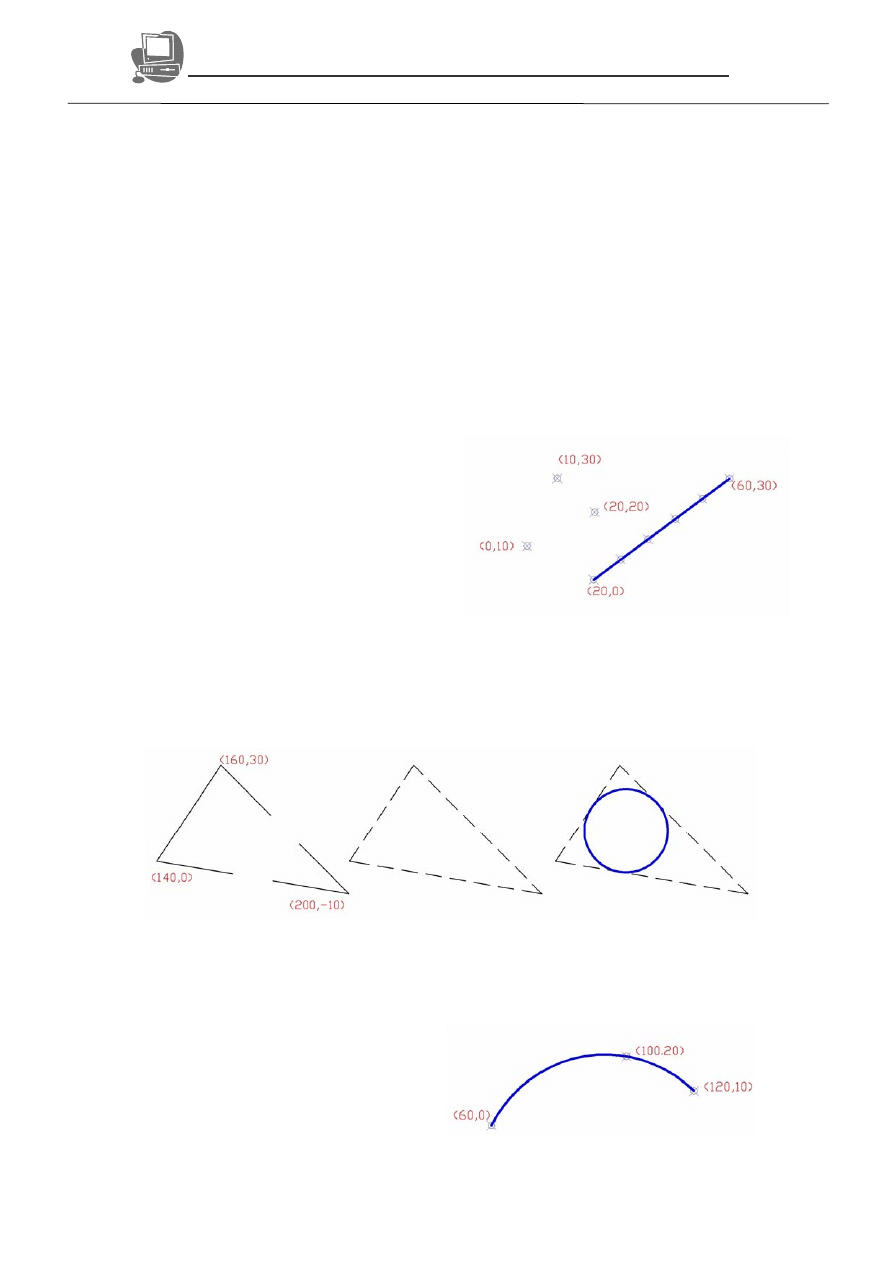

1. Rysuj: Punkt. Styl punktu
Zastosuj:
Tryb: Skok, Siatka
Rysuj: Punkt
Menu Rysuj: Punkt/Podziel
Format: Styl punktu, Granice rysunku (siatki)

2. Rodzaj linii. Rysuj: okrąg/styczny, styczny, styczny
Zastosuj:
Tryb: Skok, Siatka
Rysuj: Linia lub Polilinia, Okrąg
Właściwości warstwy: Rodzaj linii (dashedx2)
Zmień: Kopiuj
Właściwości: Skala rodzaju linii (0.2)
Menu rysuj: Okrąg/sss









Globalny współczynnik skali (Format/Rodzaj linii/Pokaż szczegóły/Globalny współczynnik) ustala
współczynnik skali dla wszystkich rodzajów linii na wszystkich warstwach; domyślnie równy 1.
Aktualny współczynnik skali rodzaju linii dla danego obiektu (Właściwości/Współczynnik skali
rodzaju linii).

3. Rysuj: Łuk
Zastosuj:
Tryb: Skok, Siatka
Rysuj: Łuk/Początek, Koniec, Promień




KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

 Rok II, sem. IV

      WILiŚ



 2. KREŚLENIE PRECYZYJNE

 Rok akademicki 2008/2009



KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska                  dr inż. Bożena Kotarska-Lewandowska
                                                                                                                                                        dr inż. Arkadiusz Sitarski

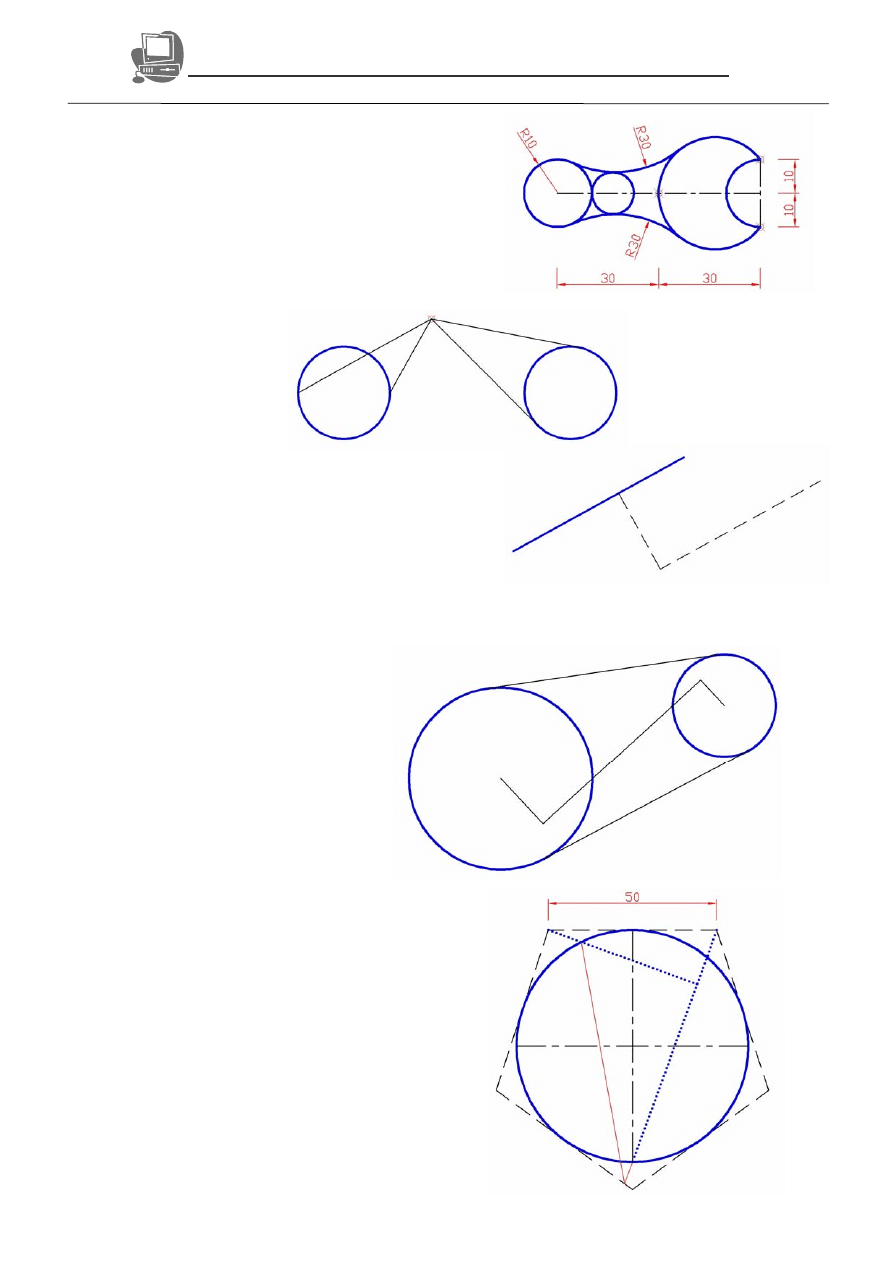

4. Rysuj: Okrąg
Zastosuj:
Rysuj: Okrąg/Środek promień,
3P, 2P, Okrąg/ssr
Menu Rysuj:
Okrąg/styczny,styczny,styczny
Zmiana: Utnij+spacja

5. Tymczasowe tryby lokalizacji (Shift+prawy klawisz)
Zastosuj:
Rysuj: Okrąg, Linia
Zmiana: Kopiuj
Lokalizacja względem
obiektu/Kwadrant, Styczny

Zastosuj:
Rysuj: Linia
Lokalizacja względem
obiektu/Równoległy,
Prostopadły





6. Stałe tryby lokalizacji
Ustawienie stałych trybów lokalizacji względem obiektu:
- Pasek stanu/Ustawienia rysunkowe/Lokalizacja względem obiektu lub
- Narzędzia/Ustawienia rysunkowe/Lokalizacja względem obiektu lub F3

Zastosuj:
Rysuj: Okrąg, Linia
Lokalizacja względem obiektu/
Centrum, Styczny, Prostopadły,
Przedłużenie





Narysuj dwa okręgi, a następnie
posługując się tylko poleceniem
Rysuj: Linie oraz trybami lokalizacji
uzupełnij rysunek.



7. Narysuj elementy rysunku zgodnie z przyjętym wymiarem.
Zastosuj:
Rysuj: Wielobok, Okrąg
Lokalizacja punktu względem
obiektu/ Kwadrant, Prostopadły,
Przedłużenie
Właściwości warstw: Rodzaj linii
Właściwości: Skala rodzaju linii
