POLITECHNIKA POZNAŃSKA

Konspekt: Pomiar prędkości obrotowej

LABORATORIUM MECHATRONIKI

1. Cel ćwiczenia:

• zapoznanie sie z najczęściej stosowanymi sposobami pomiaru prędkości obrotowej oraz

uŜywanymi do tego czujnikami.

• wyznaczenie zaleŜności prędkości obrotowej silnika elektrycznego:

o od częstotliwości zasilania silnika elektrycznego,

o od częstotliwości sygnału mierzonego na zaciskach czujnika indukcyjnego PCID,

o od napięcia mierzonego na zaciskach przetwornika prędkości SERIA EE65,

o od napięcia mierzonego na zaciskach prądnicy tachometrycznej.

2. Schemat stanowiska pomiarowego

Prądnica

V

tachometryczna

Czujnik

prędkości

V

Przetwornik

Silnik

przepływu

częstotliwości

elektryczny

Alspa VF

z wentylatorem

Czujnik

Hz

indukcyjny

Tachometr

Obr/

cyfrowy

Hz

min

Obr/

Wykaz aparatury:

min

• Przetwornik częstotliwości Alspa VF 2005,

• Silnik elektryczny z wentylatorem,

• Prądnica tachometryczna,

• Czujnik indukcyjny PCID-2.5ZN,

• Czujnik prędkości przepływu E65,

• Multimetr WENS 53,

• Tachometr cyfrowy z moŜliwością pomiaru laserowego i stykowego,

• Oscyloskop OWON PDS 5022S.

3. Budowa i zasada działania elementów uŜytych do budowy stanowiska

Silnik elektryczny asynchroniczny

Silnik elektryczny asynchroniczny jest maszyną elektryczną zmieniającą energię elektryczną w

energię mechaniczną, w której wirnik obraca się z poślizgiem w stosunku do wirującego pola magnetycznego wytworzonego przez uzwojenia stojana.

Silnik asynchroniczny składa się z 2 podstawowych części: nieruchomego stojana i ruchomego

wirnika. Przemienny prąd w symetrycznym trójfazowym uzwojeniu stojana powoduje powstanie

zmiennego pola magnetycznego dla kaŜdej z faz w taki sposób, Ŝe wypadkowe pole jest polem wirującym. Pole to w wyniku indukcji elektromagnetycznej (stąd inna nazwa silnika silnik

1

indukcyjny) powoduje powstanie siły elektromotorycznej w uzwojeniach wirnika, pod wpływem

której płynie przez uzwojenia wirnika prąd elektryczny. Oddziaływanie pól magnetycznych stojana

i wirnika wywołuje powstanie momentu elektromagnetycznego i ruch.

Uzwojenia wirnika mogą być wewnętrznie połączone (zwarte - silnik zwarty) lub ich końcówki

są przyłączone do pierścieni ślizgowych przekazujących przez szczotki prąd na zewnątrz silnika (silnik pierścieniowy). Wyprowadzone na zewnątrz uzwojenia są połączone przez oporniki lub zwarte. Oporniki podłącza się na czas rozruchu silnika, następnie zmniejsza się opór i zwiera uzwojenia. Oporniki ograniczające prąd uzwojeń wirnika stosuje się w celu zwiększenia momentu

obrotowego i zmniejszenia prądu pobieranego przez silnik szczególnie podczas rozruchu silnika lub w celu uzyskania łagodnego startu silnika.

W sieci energetycznej w Polsce prąd elektryczny ma częstotliwość 50 Hz co odpowiada

prędkości synchronicznej 3000 obrotów na minutę, a obroty znamionowe silnika asynchronicznego

2800 - 2900 obr/min. Najpopularniejsze są silniki o dwóch parach biegunów, których obroty synchroniczne wynoszą 1500 obr/min, zaś znamionowe 1410-1480 obr/min.

Największymi wadami silnika asynchronicznego jest brak bezpośredniej moŜliwości regulacji

prędkości obrotowej, a w silnikach klatkowych takŜe gwałtowny rozruch.

Dlatego teŜ dawniej stosowano silniki pierścieniowe. Zastosowanie oporników włączanych w

obwód uzwojeń wirnika umoŜliwiało łagodny rozruch. Obecnie powszechnie stosowanym

rozwiązaniem, mającym na celu ograniczenie prądu podczas rozruchu, jest podłączanie uzwojeń silnika na czas rozruchu w gwiazdę, a po uzyskaniu właściwych obrotów - przełączenie w trójkąt.

Połączenie w gwiazdę zmniejsza moc silnika i moŜe być stosowane takŜe podczas pracy silnika jeŜeli nie ma zapotrzebowania na moc.

Regulacji prędkości obrotowej dokonywano dawniej przez łączenie silników pierścieniowych z

prądnicą i silnikiem prądu stałego w układy Leonarda. Rozwiązanie to stosowane było tylko w silnikach duŜej mocy. Stosowano teŜ układy uzwojeń, w których w zaleŜności od podłączenia uzyskiwano róŜną liczbę biegunów, a tym samym i róŜne obroty. Silniki z takimi układami były stosowane w pralkach automatycznych, uzyskując małe obroty podczas prania a duŜe podczas

wirowania.

Wraz z rozwojem elektroniki, a w szczególności tranzystorów mocy, triaków i

mikroprocesorów, zaczęto stosować układy łagodnego rozruchu (soft start) oraz regulować

prędkość obrotową przemiennikami częstotliwości. Rozwój technologiczny i spadek kosztów

układów falownikowych są przyczyną coraz częstszego stosowania tego typu urządzeń dla

silników klatkowych. Układy z regulacją obrotów, umoŜliwiają uzyskanie znacznych oszczędności

energii zastępując układy, w których maszyna (pompa, wentylator) pracowała cyklicznie, przepływ

był dławiony lub tracony.

Silniki pierścieniowe dzisiaj są wobec tego coraz rzadziej stosowane.

Elektroniczna przetwornica częstotliwości

Przetwornica częstotliwości jest urządzeniem elektronicznym słuŜącym do zamiany jednego

rodzaju energii elektrycznej na inny (Ŝądany). Zbudowana jest z zasilacza-prostownika

jednofazowego (230V) lub trójfazowego (400V), części sterującej oraz elementów mocy.

2

Zasada działania: przemienne napięcie zasilające jest prostowane w zasilaczu (energia

składowana jest w kondensatorach elektrolitycznych duŜej pojemności), następnie napięcie to przekazywane jest do układów wykonawczych-tranzystorów lub częściej zespołów tranzystorów

IGBT.

Układ sterujący ma za zadanie: regulować częstotliwość wyjściową przetwornicy impulsowej

nadzorować takie parametry pracy jak prąd obciąŜenia, czas narastania i opadania częstotliwości i

napięcia wyjściowego oraz współczynnik mocy odbiornika.

Zastosowanie: regulacja prędkości obrotowej silników elektrycznych, układy nagrzewania

powierzchniowego metali, wzmacniacze klasy D

Przetwornica powinna posiadać funkcje, które umoŜliwiają pracę w najtrudniejszych

warunkach, takich jak niskie częstotliwości wyjściowe i zmienne obciąŜenie silnika, aby moŜliwa

była praca w całym zakresie prędkości obrotowych. Takie funkcje nazywamy kompensacjami, np.:

- kompensacja rozruchu i napięcia rozruchu,

- kompensacja częstotliwości początkowej,

- kompensacja poślizgu,

- kompensacja napięcia wyjściowego w funkcji obciąŜenia,

- kompensacja strumienia w niedowzbudzonym silniku,

- kompensacja składowej magnesującej prądu obwodowego wirnika.

Kompensacja rozruchu i napięcia rozruchu ma za zadanie zapewnić optymalny strumień

magnesujący wirnika lub strumień w szczelinie i maksymalny moment początkowy przy pracy z niskimi prędkościami za pomocą zwiększenia wartości napięcia wyjściowego przy niskich

częstotliwościach. Kompensacja poślizgu jest funkcją, która umoŜliwia stabilną pracę układu napędowego w całym zakresie prędkości obrotowej z wykluczeniem częstotliwości

rezonansowych. Polega kontrolowaniu poślizgu przez zwiększanie częstotliwości, proporcjonalnie

do składowej czynnej. Kompensacja napięcia wyjściowego w funkcji obciąŜenia polega na

dopasowaniu napięcia wyjściowego przetwornicy do zmieniających się warunków obciąŜenia.

Metoda ta powinna być stosowana tylko w czasie rozruchu silnika, gdy częstotliwość jest niska.

Kompensacja pozwala na maksymalne wykorzystanie właściwości dynamicznych silnika.

Prądnica tachometryczna

Prądnice tachometryczne generują napięcie proporcjonalne do prędkości obrotowej. Zasada

działania opiera się na klasycznej prądnicy prądu stałego, z tą róŜnicą, Ŝe w prądnicach tachometrycznych stosuje się szczotki o małej rezystancji przejściowej (w normalnych prądnicach

szczotki powodują nieliniowość) - dzięki temu uzyskuje się błąd nieliniowości rzędu 1%. Prądnice

tachometryczne sprzęgnięte są z wałem silnika, a napięcie wyjściowe porównywane jest z

napięciem zadającym regulatora.

Pomiary przy pomocy prądnic tachometrycznych są jednak zakłócone przez szumy (działanie

komutatora, zakłócenia zewnętrzne) szczególnie niekorzystne przy małych wartościach prędkości obrotowej, a co za tym idzie niskich napięciach wyjściowych.

Szumy niejednokrotnie dominują nad sygnałem pomiarowym czyniąc go bezuŜytecznym.

Rozwiązaniem moŜe być zastosowanie magnesów trwałych na wirniku, a uzwojenia umieścić

na stojanie. Jednak nie unikniemy problemów związanych z prostownikami i filtrami (które

dodatkowo wprowadzają opóźnienia). Znowu przy niskich częstotliwościach trudno uzyskać

napięcie stałe na wyjściu.

Czujnik indukcyjny

W indukcyjnych czujnikach zbliŜeniowych obwód drgający wraz z cewką tworzy przed

aktywną powierzchnią czujnika zmienne pole elektromagnetyczne. Pojawienie się metalowego

przedmiotu w tym polu powoduje tłumienie sygnału w obwodzie drgającym. JeŜeli tłumienie to przekroczy określoną wartość progową, na wyjście układu podawany jest sygnał przełączający.

3

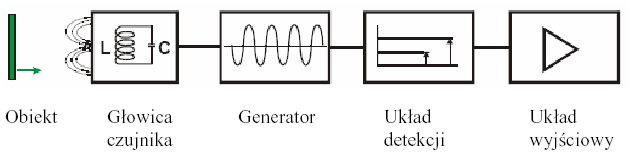

Budowa czujnika indukcyjnego

Część aktywną czujnika indukcyjnego stanowi cewka nawinięta na ferrytowym rdzeniu

kubkowym, wytwarzająca zmienne pole magnetyczne. Zadaniem rdzenia kubkowego, o otwartym

obwodzie magnetycznym, jest wzmocnienie strumienia magnetycznego cewki oraz skierowanie go

w kierunku strefy pomiarowej czujnika.

Układ elektroniczny czujnika określa odległość przedmiotu od cewki, na podstawie stopnia

tłumienia amplitudy i generuje sygnał wyjściowy. Najczęściej jest to sygnał dwustanowy: obiekt jest w zasięgu czujnika lub go nie ma. MoŜe teŜ być to sygnał analogowy, wówczas jest on odwrotnie proporcjonalny do odległości przedmiotu.

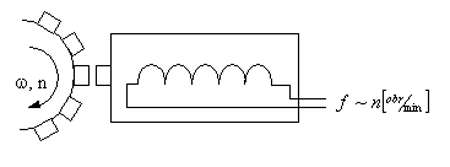

Zasada pomiaru prędkości obrotowej przy uŜyciu czujnika indukcyjnego.

Koło zębate zmienia wartość indukcyjności - zmiany napięcia wyjściowego (ich częstotliwość

jest proporcjonalna do prędkości obrotowej).

Termoprzepływomierz (termoanemometr)

V

Termorezystor RJ włączony w układ mostka, ogrzewany jest prądem elektrycznym

przepływającym przez niego. Natomiast chłodzony jest przepływającym materiałem (gaz, ciecz).

Przy braku natęŜenia przepływu temperatura termorezystora ma wartość powyŜej temperatury

otoczenia. Przepływający czynnik powoduje obniŜenie temperatury termorezystora, co spowoduje

zachwianie stabilności mostka.

Te zmiany moŜemy obserwować mierząc napięcie przy stałej wartości prądu lub przyrost prądu

potrzebnego do stabilizacji temperatury termorezystora.

4

4. Przebieg ćwiczenia:

Zadając za pomocą przetwornika Alspa VF (potencjometru) częstotliwości zasilania silnika

elektrycznego z zakresu fc = 10 – 50 Hz dokonać pomiaru następujących parametrów:

- napięcie na zaciskach prądnicy tachometrycznej ( Ut)

- napięcie na zaciskach czujnika prędkości przepływu ( Up)

- częstotliwość sygnału na zaciskach czujnika indukcyjnego ( fi)

- prędkości obrotowej za pomocą tachometru laserowego ( Tl)

- prędkości obrotowej za pomocą tachometru stykowego ( Ts)

Przebieg pomiarów:

1. Uruchomić oscyloskop przyciskiem „ POWER” a następnie przycisnąć dowolny przycisk.

Podłączyć przewody oscyloskopu do odpowiednich zacisków pomiarowych.

2. Uruchomić multimetr przyciskiem „ POWER” podłączyć przewody czarny do gniazd „ COM” w multimetrze oraz czerwony do gniazda „ V”. Przełączyć rodzaj pomiaru na napięcie stałe „ DC”

za pomocą przycisku „ AC/DC”. Podłączyć przewody multimetru do zacisków pomiarowych.

3. Podłączyć stanowisko pomiarowe do zasilania (240V) oraz załączyć urządzenie

przełącznikiem znajdującym się na panelu obok zacisków pomiarowych.

4. Ustawić częstotliwość na przetworniku Alspa VF np. 12 Hz (za pomocą potencjometru

znajdującego się na panelu pomiarowym) oraz

a. odczytać częstotliwość sygnału z czujnika indukcyjnego za pomocą oscyloskopu,

b. odczytać napięcie na zaciskach prądnicy tachometrycznej,

c. odczytać napięcie na zaciskach czujnika prędkości przepływu,

d. odczytać wskazania tachometru cyfrowego laserowego,

e. odczytać wskazania tachometru cyfrowego stykowego

5. Punkt 4 powtórzyć 20 razy w całym zakresie częstotliwości.

6. Po wykonaniu pomiarów nastawić częstotliwość przetwornika Alspa VF na 0 Hz oraz

wyłączyć urządzenie przełącznikiem znajdującym się na panelu obok zacisków pomiarowych.

7. Wyłączyć oscyloskop i multimetr oraz rozłączyć przewody pomiarowe.

5. Opracowanie wyników

Na podstawie dokonanych pomiarów wykonać wykresy zaleŜności ω t( fc), ω r( fc), ω r( Ut), ω r( Up).

Tl( fc), Ts( fc). Obliczyć współczynniki korelacji dla otrzymanych charakterystyk.

Prę dkość obrotowa (teoretyczna z uwzględnieniem poślizgu) – obliczamy ze wzoru: fc ⋅ 60

 obr 

ω

, f

t =





i [ Hz], m – ilość par biegunów w silniku elektrycznym (w tym

1,07142 ⋅ m  min 

przypadku: 1)

fi ⋅ 60  obr 

Prę dkość obrotowa rzeczywista - obliczamy ze wzoru ω

, n – ilość impulsów

r =





n

 min 

generowanych przez czujnik indukcyjny w czasie jednego obrotu wału (w tym przypadku 2).

6. Sprawozdanie

Sprawozdanie z ćwiczenia powinno zawierać:

• opisaną, w formie schematu blokowego strukturę stanowiska badawczego

• wyniki pomiarów, obliczenia prędkości oraz wykresy charakterystyk z wartościami

współczynników korelacji

• wnioski z przeprowadzonych pomiarów

5
