DEMONTA /MONTA  : PRZEDNIE ZAWIESZENIE SILNIKA

PILNE :

Przestrzega  zalece  dotycz cych bezpiecze stwa i czysto ci

   .

1. Oprzyrz dowanie

[ 1] ci gacz przegubu (-).0709.



Rysunek : E5AP3F1D

Page 1 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...

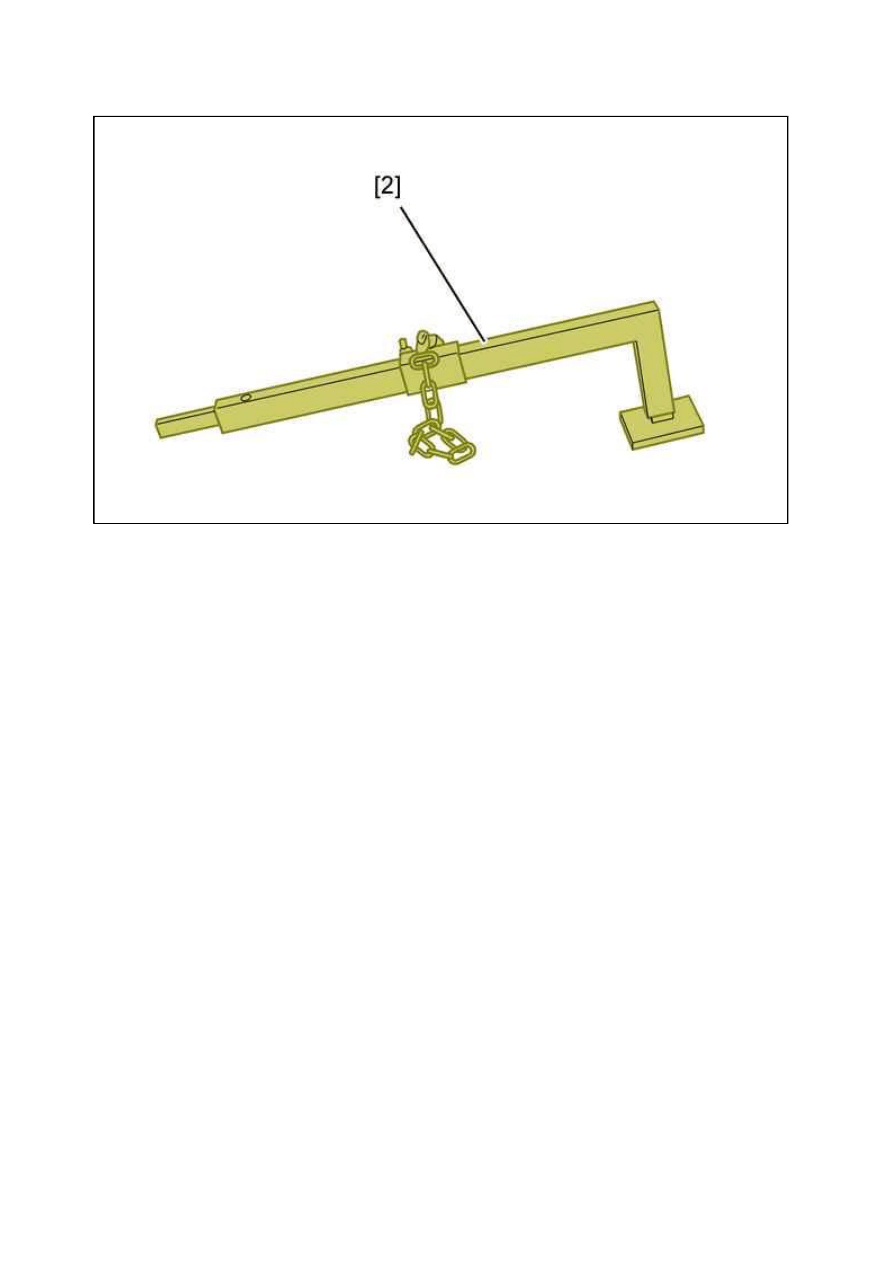

[2]D wignia do roz czenia przegubu kulistego zwrotnicy (-).0622.

2. Demonta

Unie  i zablokowa  pojazd ze zwisaj cymi przednimi ko ami.
Zdemontowa  :

Przednie ko a

Przednie os ony przeciwb otne
Os ona podsilnikowa

Od czy  akumulator .



Rysunek : E5AP390D

Page 2 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...

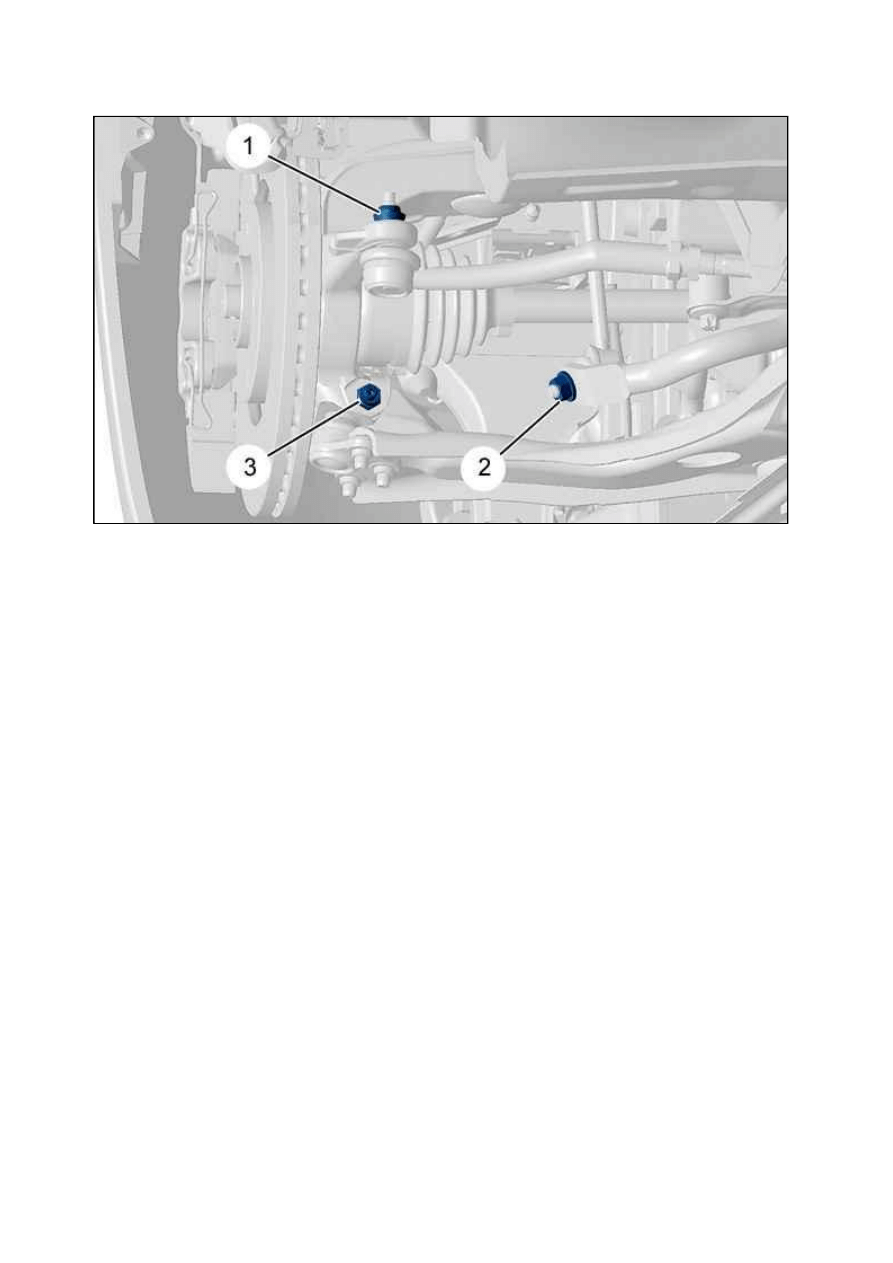

Zdemontowa  (Z ka dej strony ) :

Nakr tka ( 1)
Nakr tka ( 2)
Komplet  ruby/nakr tki (3)

Od czy  :

Dolny przegub zwrotnicy ; Przy pomocy przyrz du [2] (Z ka dej strony )

Przegub kulowy uk adu kierowniczego ; Przy pomocy przyrz du [1]
Mocowanie dr ka stabilizatora



Rysunek : B3CP0FYD

Page 3 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...

UWAGA : Zabronione jest jakiekolwiek uderzenie w trzpie  zaworu, poniewa  spowoduje uszkodzenie..

Zdemontowa rub  ( 4).

Od czy  kolumn  kierownicz  od mechanizmu kierowniczego ci gn c zgodnie z kierunkiem strza ki .

Roz czy  z cza (W „ a ” ).



Rysunek : B3EP1D7D



Rysunek : B1JP0HDD

Page 4 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...

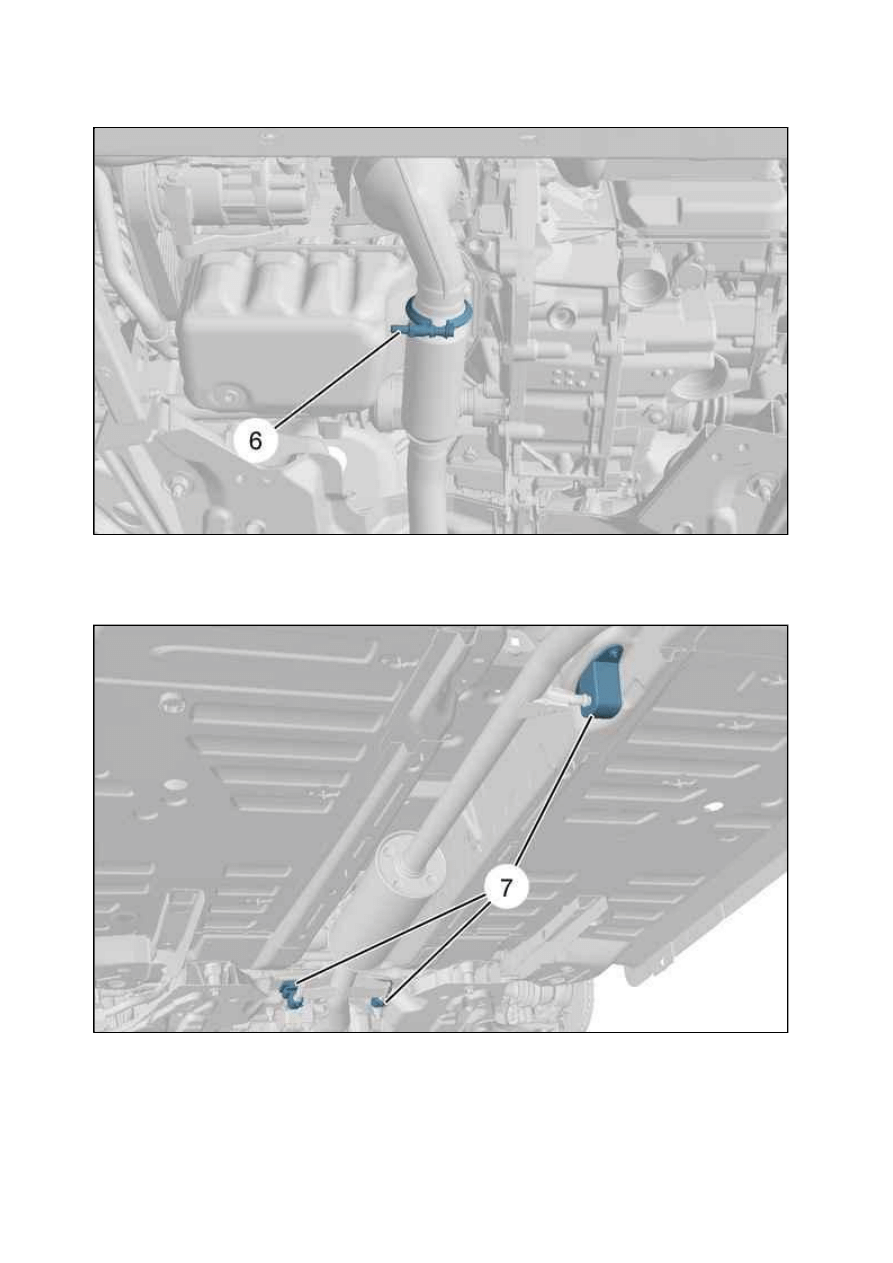

Zdemontowa  zawiesia uk adu wydechowego (7).
Podtrzyma  uk ad wydechowy ; Za pomoc  napinacza .

Zdemontowa  obejm  ( 6).



Rysunek : B1JP0HFD



Rysunek : B1JP0HGD

Page 5 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...

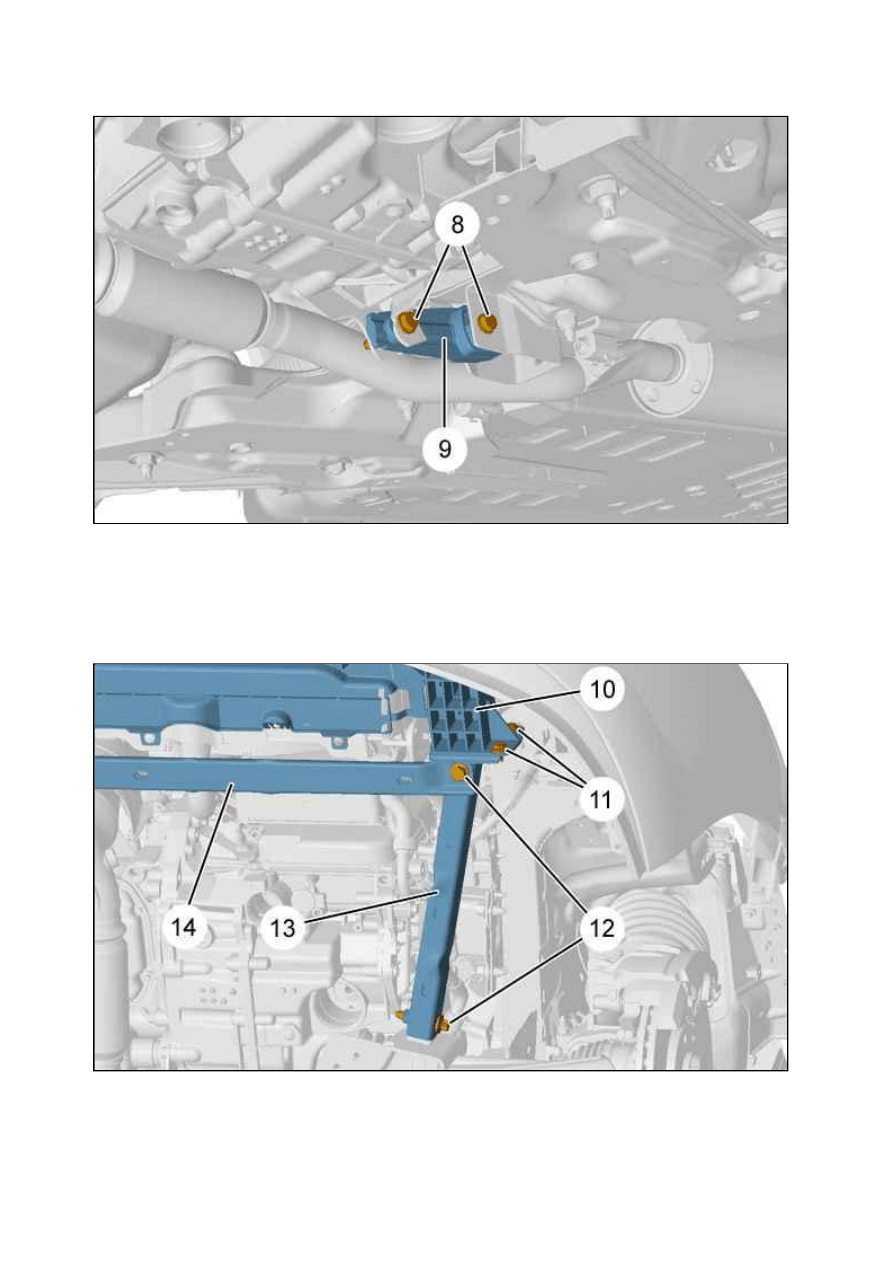

Zdemontowa  :

ruby ( 8)

cznik reakcyjny ( 9)

Zdemontowa  :

ruby ( 11), (12) ; (Z ka dej strony )

Przednia poprzecznica belki silnika ( 14)



Rysunek : B1JP0HHD



Rysunek : C4AP1WAD

Page 6 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...

Odsun  poch aniacz (10).
Zdemontowa  :

Przednia rama przedniej belki (13) (Z ka dej strony )
Dr ek dystansowy

Zamocowa  podno nik, aby podtrzyma  przedni  belk .

Zdemontowa  :

ruby ( 15) (Z ka dej strony )

Przednia belka (16)

UWAGA : Podtrzyma pó osie w ich po eniu, aby nie dopu ci  do wycieku oleju ze skrzyni biegów.

3. Monta

Zamontowa  :

Przednia belka (16)

ruby ( 15) ; Dokr ci  momentem 8,5 ± 0,8 daNm

Przednia rama przedniej belki (13) (Z ka dej strony )

Wypozycjonowa  poch aniacz si y uderzenia (10) na przedniej ramie belki pomocniczej.
Zamontowa  :

ruby ( 11) (Z ka dej strony )

Przednia poprzecznica belki silnika ( 14)

ruby ( 12) (Z ka dej strony ) ; Dokr ci  momentem 9,5 ± 1,5 daNm

Dr ek dystansowy ; Dokr ci  momentem 6,6 ± 0,7 daNm

cznik reakcyjny ( 9)

ruby ( 8) ; Dokr ci  momentem 6 ± 0,6 daNm

Zdemontowa  zawiesia uk adu wydechowego (7).



Rysunek : B3CP0FZD

Page 7 of 8

207 (A7) - B3CG2DK1 - Demonta /monta  : Przednie zawieszenie silnika

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B3CG2DK1&refaff=B3CG2DK1&parent...



Pod czy  z powrotem z cza (W „ a ” ).

Pod czy  : Kolumna kierownicza na mechani mie kierowniczym.
Zamontowa rub  ( 4) ; Dokr ci  momentem 2,2 ± 0,5 daNm.
Pod czy  : Dolny przegub zwrotnicy ; Przy pomocy przyrz du [2] (Z ka dej strony ).
Zamontowa  : Komplet  ruby/nakr tki (3) (Z ka dej strony ) ; Dokr ci  momentem 4 ± 0,4 daNm.
Pod czy  przegub uk adu kierowniczego .
Zamontowa  nakr tk  ( 1) ; Dokr ci  momentem 3,5 ± 0,3 daNm.

Pod czy  : Mocowanie dr ka stabilizatora .
Zamontowa  nakr tk  ( 2) ; Dokr ci  momentem 3,6 ± 0,5 daNm.
Pod czy  akumulator.
Zamontowa  :

Os ona podsilnikowa
Przednie os ony przeciwb otne

Przednie ko a ; Dokr ci  momentem 10 ± 1 daNm

PILNE : Wykona  operacje, przewidziane po ponownym pod czeniu akumulatora.

Zamontowa  opask  (6) ; Dokr ci  momentem 2,5 ± 0,4 daNm.
