2///7
09-03-2014
1.1. Zaprojektować i połączyć układ umożliwiający włączanie i wyłączanie oświetlenia w dużym
pomieszczeniu z trzech różnych miejsc, w których zamontowano pojedyncze wyłączniki. Układ powinien
reagować zmianą stanu wyjściowego na zmianę stanu dowolnego pojedynczego wejścia, czyli powinien
badać parzystość bitów (ewentualnie nieparzystość) trzybitowej liczby binarnej.
Tablica prawdy:
x1
x2
x3
y
0
0
0
-
0
0
1
1
0
1
1
0
1
1
1
1
1
1
0
0
1
0
0
1
0
1
0
1
1
0
1
0
1.1.1
tablica Karnaugha
x3
0
1
x1 x2
0 0
--
1
0 1
1
0
1 1
0
1
1 0
1
0
1.1.2.
Implikanty proste / minimalizacja
x3
0
1
x1 x2
0 0
1
1
0 1
1
0
1 1
0
1
1 0
1
0
y(x1,x2,x3) = !x1!x2 + !x1!x3 + x1x2x3 + x1!x2!x3
3///7
1.1.3.

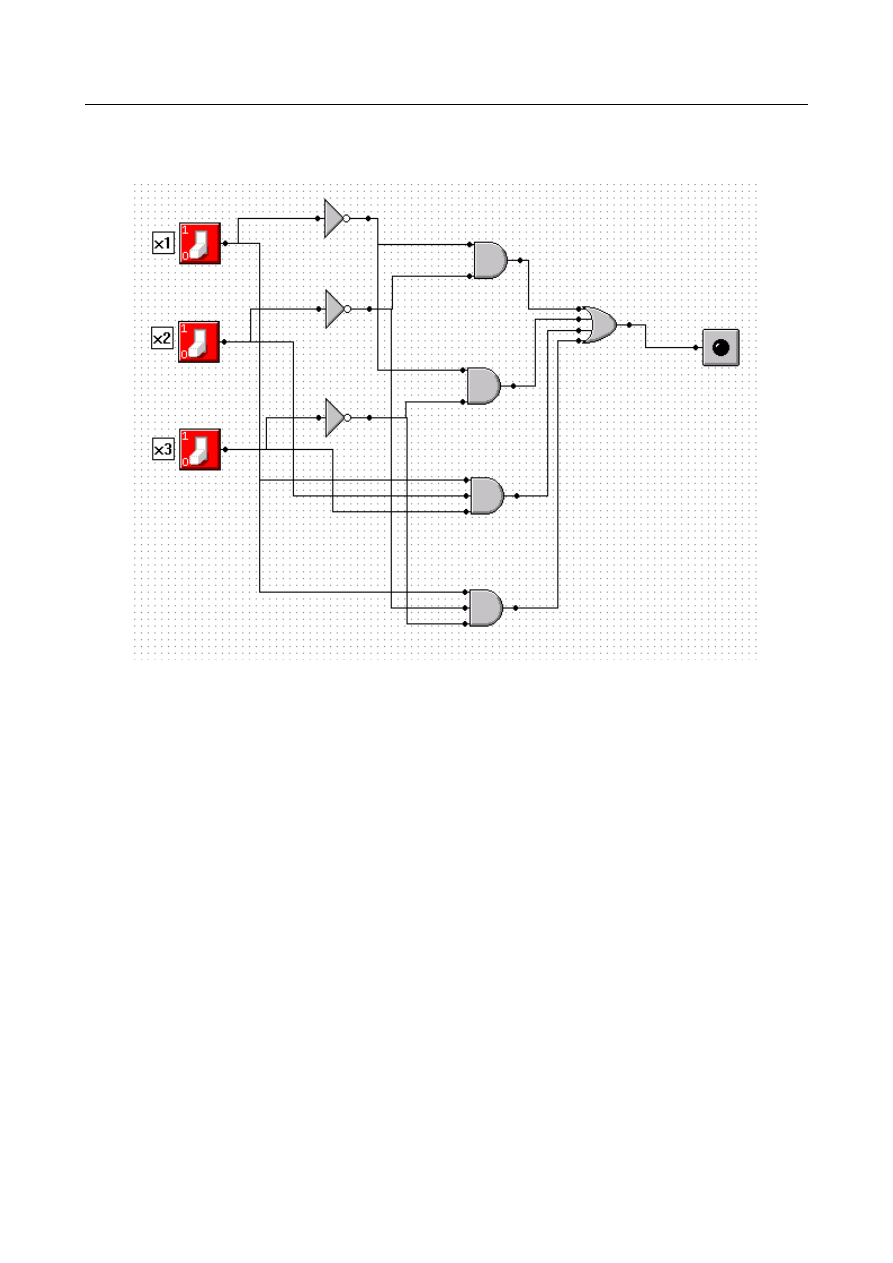

schemat logiczny oparty na bramkach AND, OR, NOT
1.1.4.
przetestuj działanie układu w programie MMLogic (zalącznik
Gruca_Jaroslaw_09_03_2014_gr=604(1))
4///7

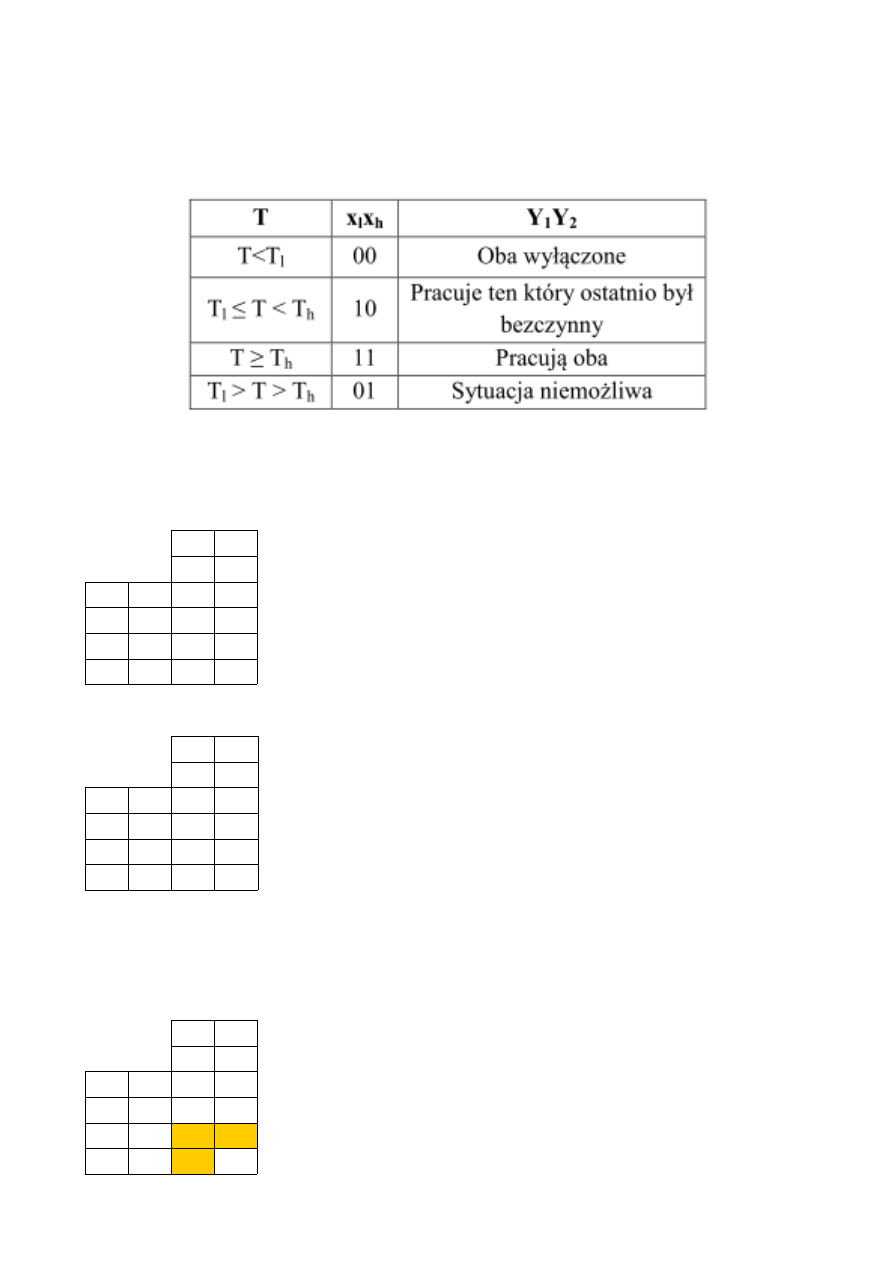

1.2. Zaprojektować i połączyć układ sterowania dwoma klimatyzatorami. Cykl pracy układu jest
następujący:
1.2.1.
tablica Karnaugha
Y1
p
0
1
xlxh
00
0
0
01
-
-
11
1
1
10
1
0
Y2
p
0
1
xlxh
00
0
0
01
-
-
11
1
1
10
0
1
1.2.2
Implikanty proste / minimalizacja
Y1(xl,xh) = !pxl + xlxh
p
0
1
xlxh
00
0
0
01
-
-
11
1
1
10
1
0
5///7
Y2(xl,xh) = xlxh + pxl
p
0
1
xlxh
00
0
0
01
-
-
11
1
1
10
0
1
1.2.3

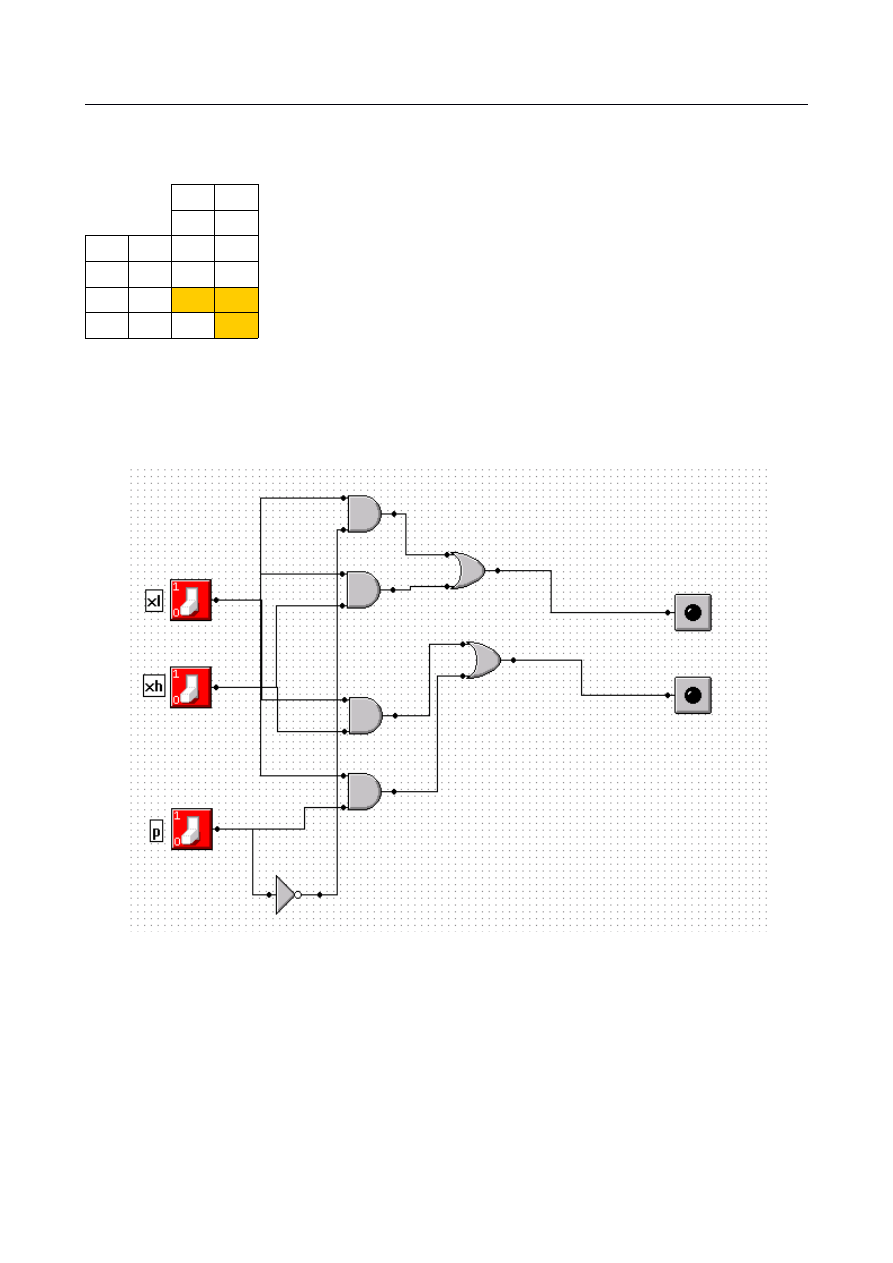

schemat logiczny oparty na bramkach AND, OR, NOT
1.2.4
przetestuj działanie układu w programie MMLogic (zalącznik
Gruca_Jaroslaw_09_03_2014_gr=604(2))
6///7
1.3
Zaprojektować uk. iteracyjny przenoszący bez modyfikacji ciąg wejściowy na wyjście
układu, aż do chwili wykrycia następujących po sobie trzech jedynek. Następnie, począwszy od
pierwszego bitu, następującego po trzech jedynkach ciąg wejściowy jest negowany, aż do momentu
wykrycia kolejnych trzech jedynek.
1.3.1
tablica Karnaugha
Y
p
0
1
x1x2x3
000
0
1
001
0
1
010
0
1
011
0
1
100
0
1
101
0
1
110
0
1
111
1
0
1.3.2
Implikanty proste / minimalizacja
Y(px1x2x3) = p!x1!x2 + p!x1x2 + px1!x2 + !px1x2x3 + px1x2!x3
p
0
1
x1x2x3
000
0
1
001
0
1
010
0
1
011
0
1
100
0
1
101
0
1
110
0
1
111
1
0
7///7
1.3.3

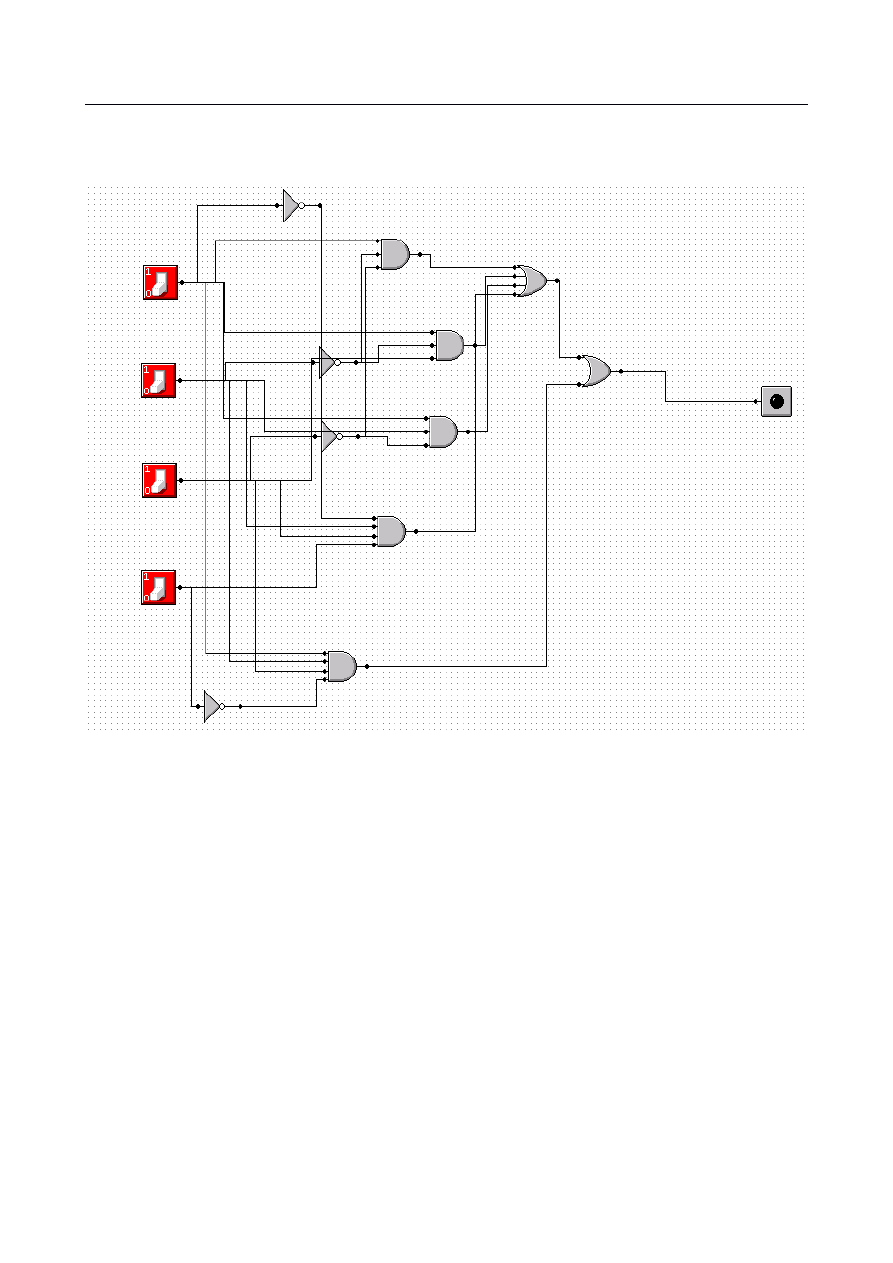

schemat logiczny oparty na bramkach AND, OR, NOT
1.3.4
przetestuj działanie układu w programie MMLogic (zalącznik
Gruca_Jaroslaw_09_03_2014_gr=604(3))
