Trzecie światło hamowania

od Sierpień 1996

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  19 / 1

nr  19 / 1

nr  19 / 1

nr  19 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000019.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  19 / 2

nr  19 / 2

nr  19 / 2

nr  19 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

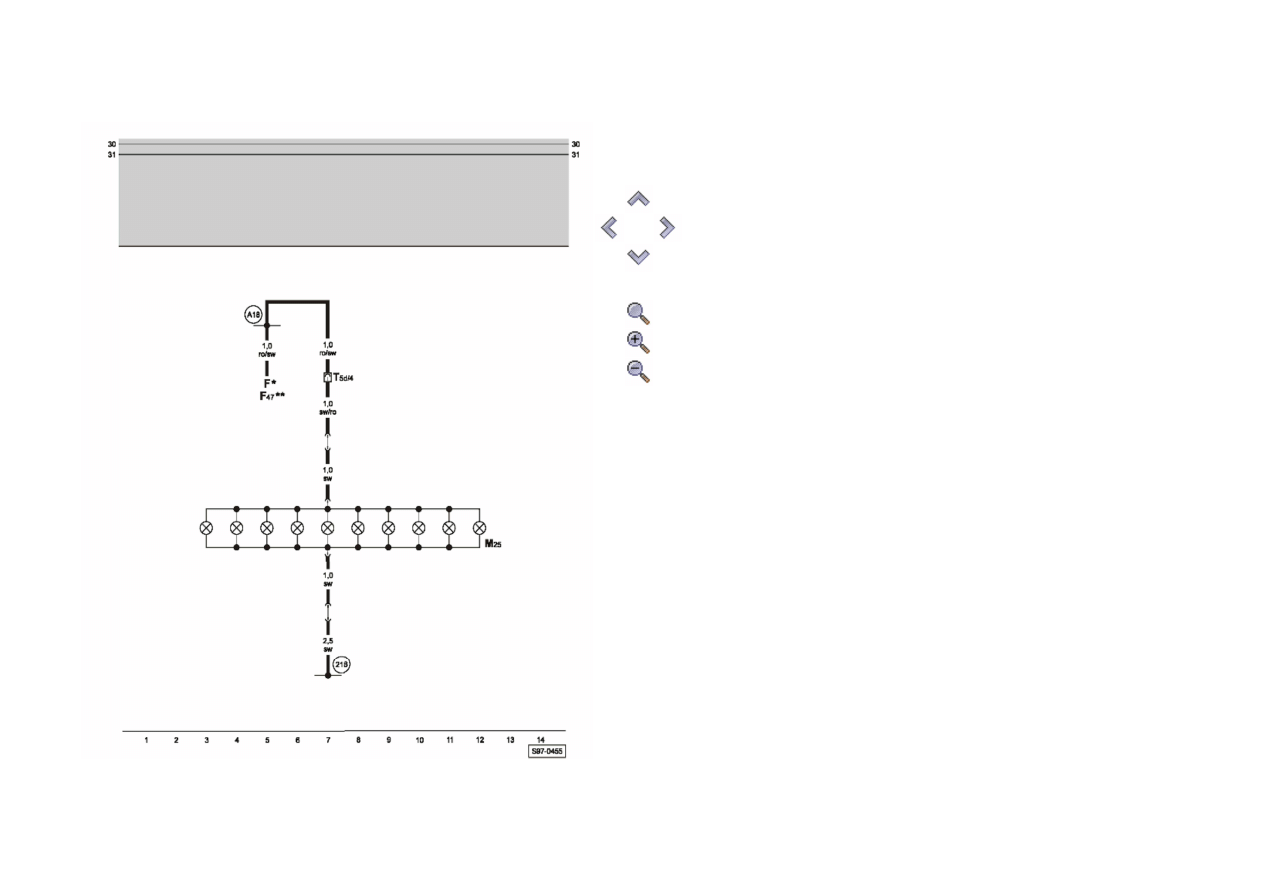

Trzecie światło hamowania

F

- Włącznik świateł hamowania

F47

- Włącznik pedału hamulca

M25

- Żarówka trzeciego światła hamowania

T5d

- Złącze, 5-stykowe, w słupku C lewym (czarne)

  218

- Złącze masy, w wiązce łączącej pokrywy bagażnika

  A18

- Złącze (54), w wiązce przewodów za tablicą rozdzielczą z

lewej strony

*

- Występuje wyłącznie w samochodach z silnikami

benzynowymi

**

- Występuje wyłącznie w samochodach z silnikami

wysokoprężnymi

Strona 2 z 2
