INSTRUKCJA OBSŁUGI STEROWNIKA MSR10

V2.0



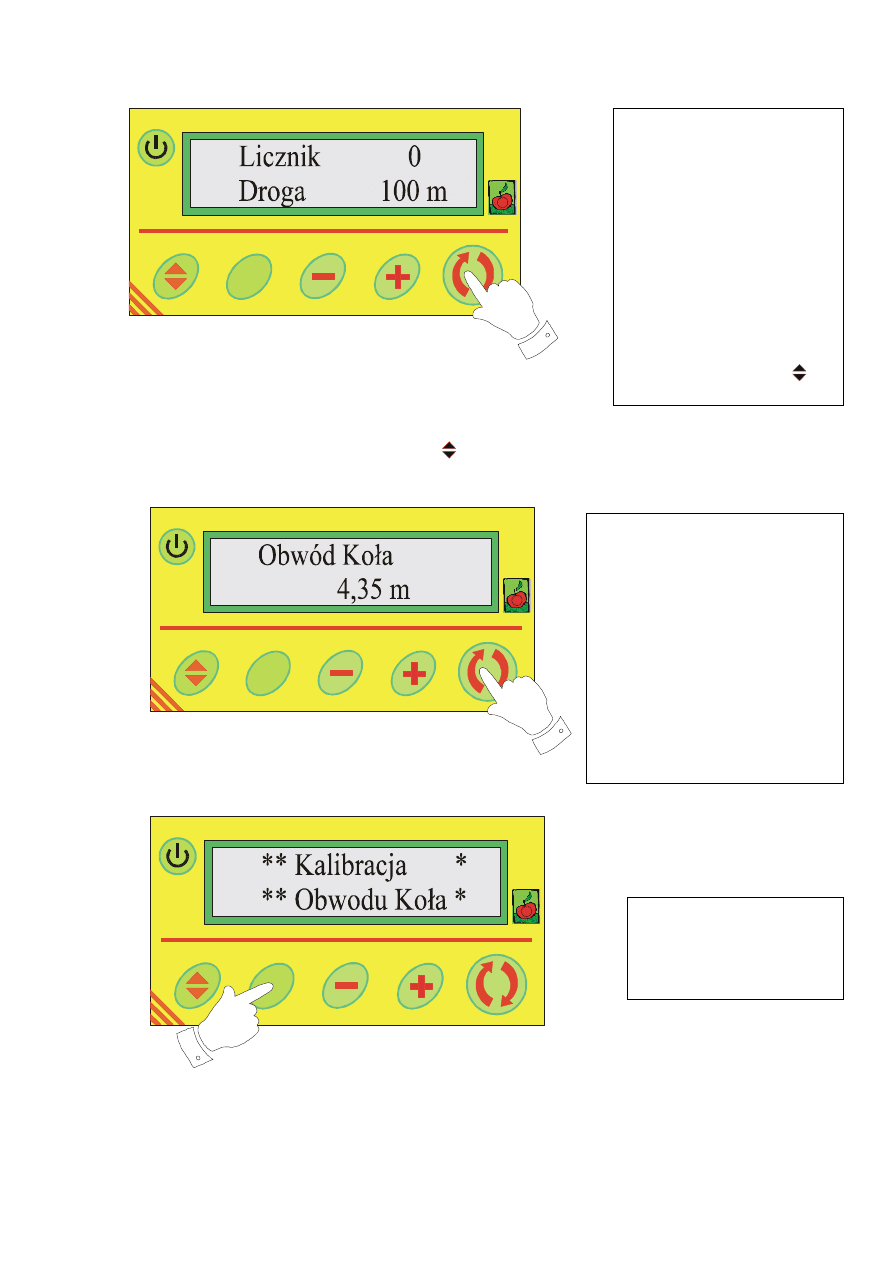

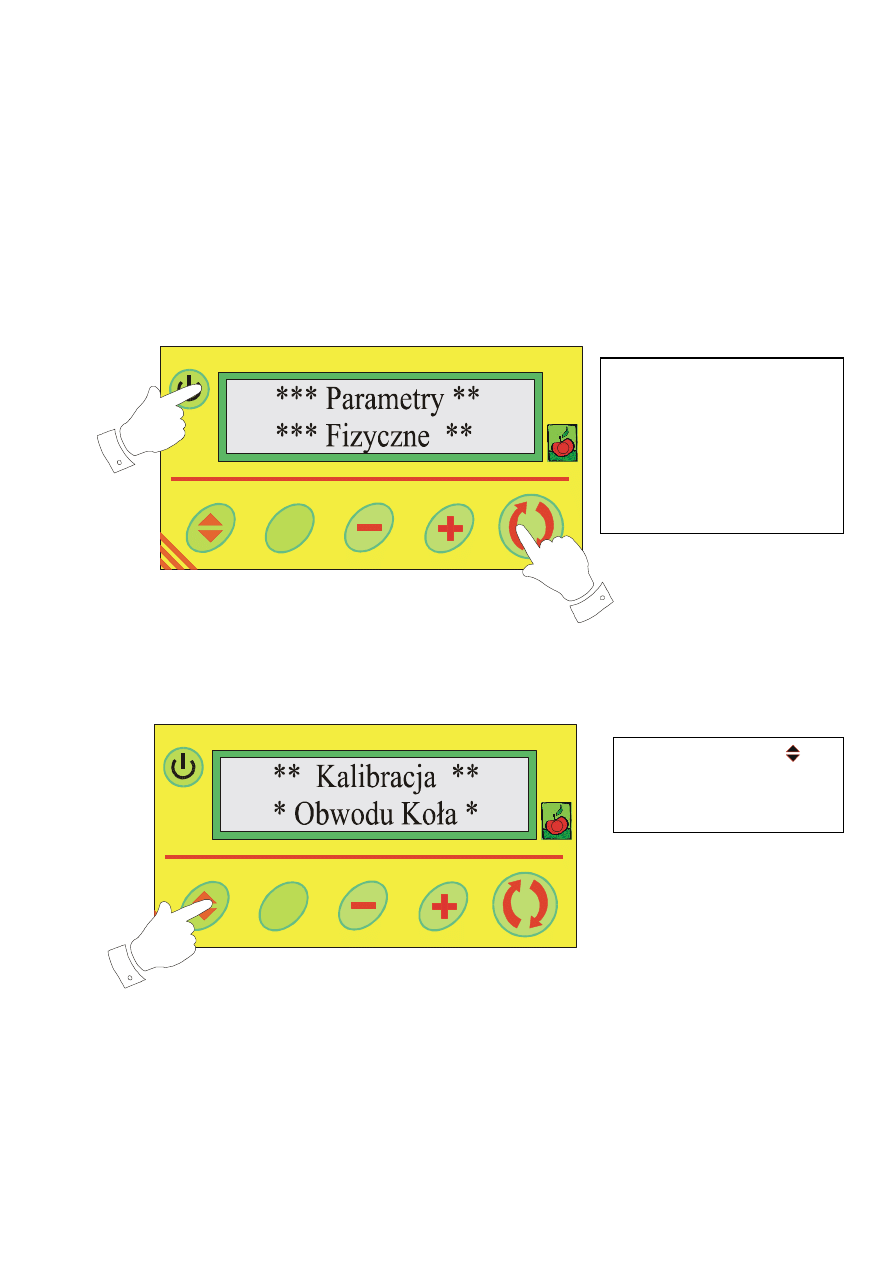

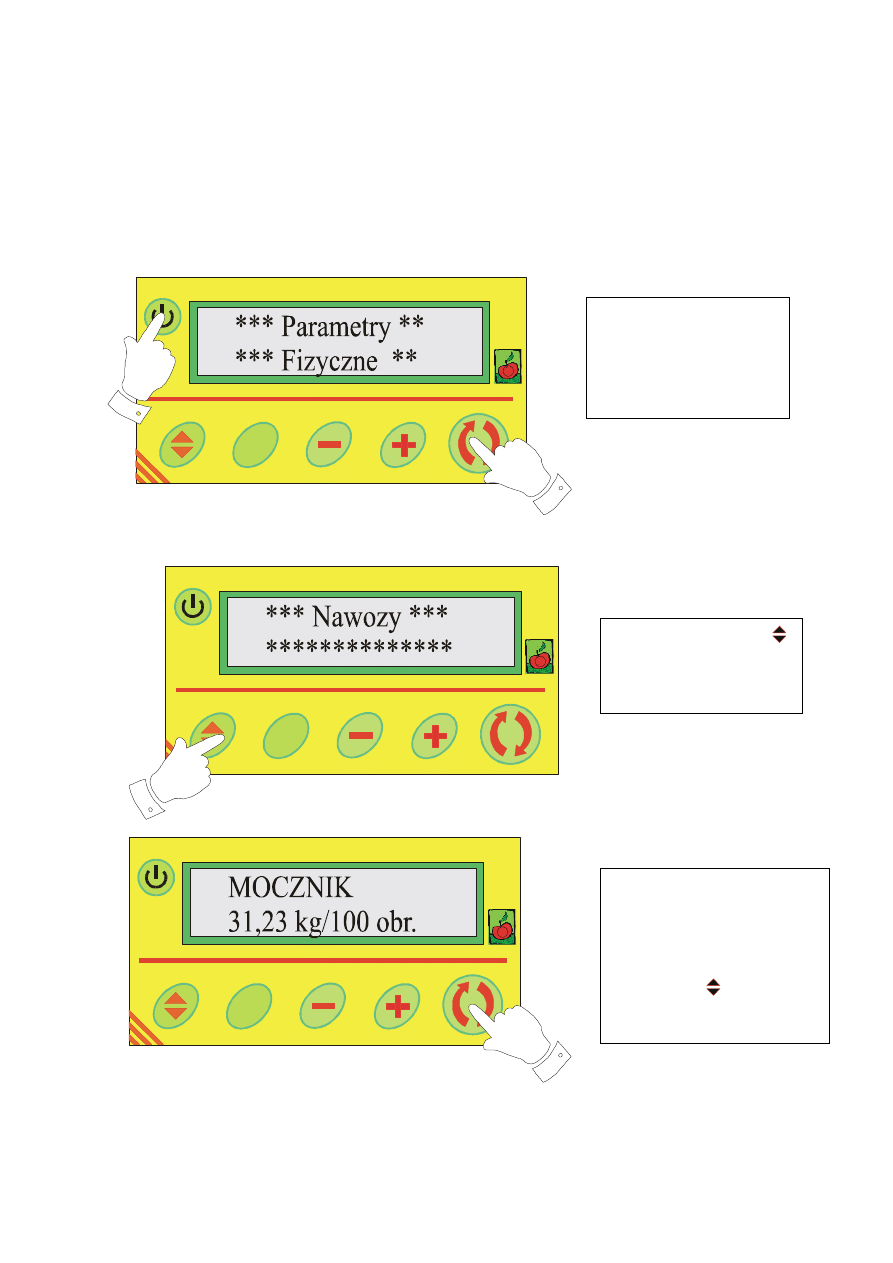

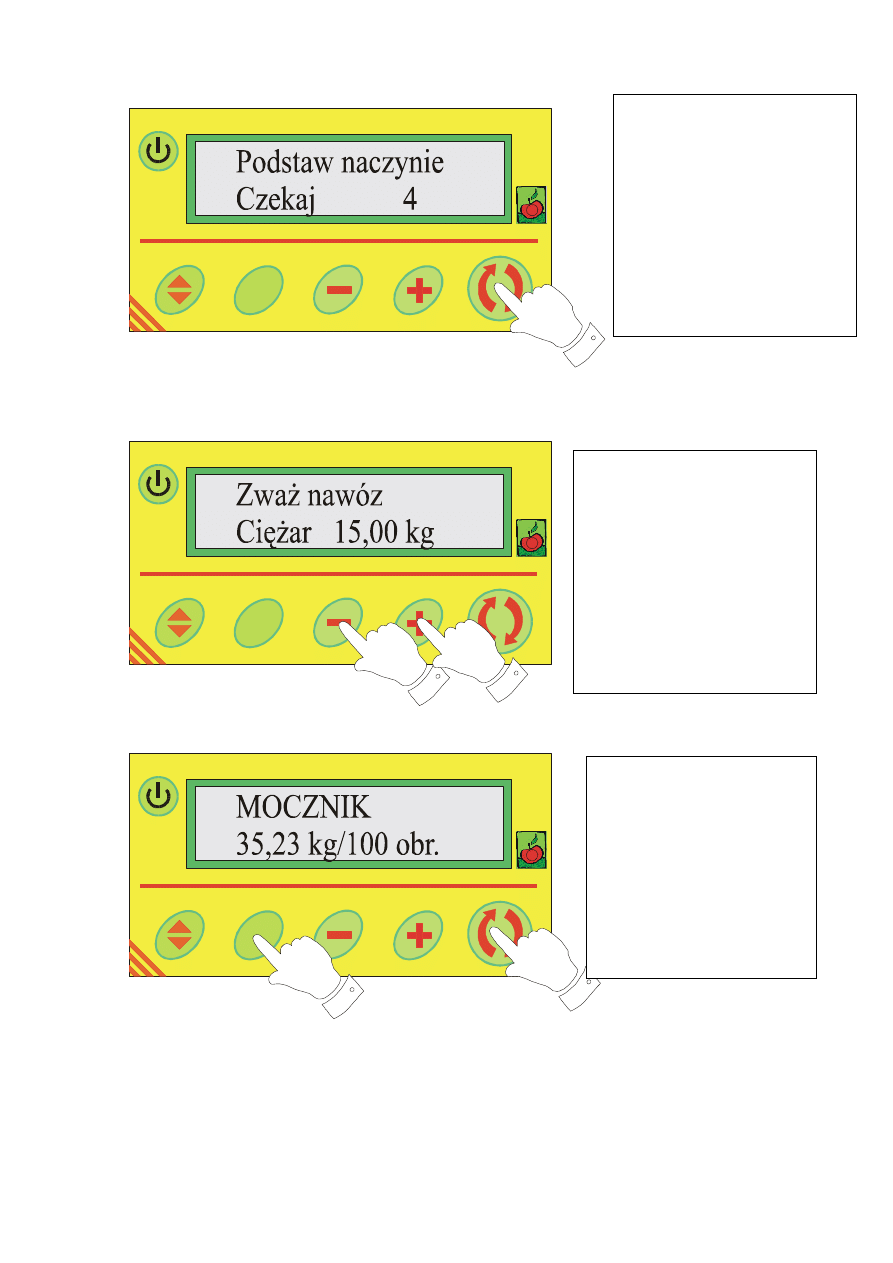

MSR10

Nr

UNIA

BRZEG





Sterownik MSR10 słuŜy do utrzymywania stałej dawki podczas zabiegu rozsiewu

nawozu niezaleŜnie od zmian prędkości jazdy. Montujemy go we wnętrzu kabiny operatora za
pomocą dostarczonego uchwytu. Konstrukcja zaczepu umoŜliwia szybkie wypięcie
sterownika i przechowanie do czasu kolejnego zabiegu w bezpiecznym miejscu.

Zasilanie do sterownika doprowadzamy za pomocą wtyczki zapalniczkowej. Wewnątrz

wtyczki znajduje się bezpiecznik. JeŜeli po włoŜeniu wtyczki do sprawnego gniazda
zapalniczkowego nie zaświeci się dioda umieszczona na wtyczce, naleŜy sprawdzić czy
bezpiecznik jest sprawny. Urządzenie przystosowane jest do zasilania napięciem +12 V z
instalacji ciągnika. W dole sterownika znajduje się gniazdo, do którego podłączamy czujnik
drogi. Po prawej stronie sterownika znajduje się gniazdo, które łączymy dostarczonym
przewodem z gniazdem umieszczonym na puszce elektrycznej zamontowanej na rozsiewaczu.


1. MOśLIWOŚCI STEROWNIKA MSR10




Utrzymywanie stałej dawki podczas zabiegu rozsiewu, niezaleŜnie od prędkości
jazdy. Dawkę zabiegu wybiera się z pięciu zapamiętanych wartości. Są to
najczęściej uŜywane wartości dawek, których wartość uŜytkownik moŜe sam ustalić



Szybka zmiana dawki podstawowej w przedziale od –50% do + 50% co 10%



Automatyczne przerwanie rozsiewu ( zatrzymanie ślimaka ) po zatrzymaniu
ciągnika. Po ruszeniu ciągnikiem rozsiew automatycznie zostaje wznowiony.



Kontrola prędkości tarcz rozsiewających – MoŜna wpisać minimalne obroty tarcz
rozsiewaj
ących, zapewniające równomierne pokrycie powierzchni. Na rozsiewaczu
zamontowany jest dodatkowy czujnik mierz
ący obroty tarcz. Gdy wartość tej
pr
ędkości obniŜy się poniŜej wartości minimalnej, ustawionej przez uŜytkownika,
sygnalizowana jest awaria




Sprawdzanie obecności nawozu w skrzyni ładunkowej – Gdy poziom nawozu w
skrzyni obni
Ŝy się poniŜej poziomu czujnika, sygnalizowana jest awaria



Pomiar prędkości jazdy w [km/h] z dokładnością 0,1 km/h



Pomiar przejechanej podczas pracy powierzchni w [ha] z dokładnością do 1 ara



Pomiar czasu pracy w [h] z dokładnością do 1 min



Pomiar osiągniętej wydajności w [ha/h]



Pomiar obrotów wałka ślimakowego w [obr/min]



Pomiar obrotu tarcz rozsiewających w [obr/min]

background image





Pomiar powierzchni, czasu pracy i wydajności na 10 niezaleŜnych programach
(polach)



MoŜliwość wyboru jednego z dziesięciu uŜywanych nawozów – Dla kaŜdego
nawozu okre
ślony jest jego cięŜar wysypowy przy 100 obrotach ślimaka dla pełnej
szeroko
ści roboczej.



Wyświetlanie stanu czujników indukcyjnych – Elementy te najbardziej naraŜone są
na uszkodzenia, dlatego mo
Ŝliwość szybkiej diagnozy poprawności ich pracy
pozwoli zaoszcz
ędzić czas związany z diagnozowaniem usterki



Praca ręczna – pomocna przy nietypowych zabiegach lub awarii któregoś z
podzespołów rozsiewacza



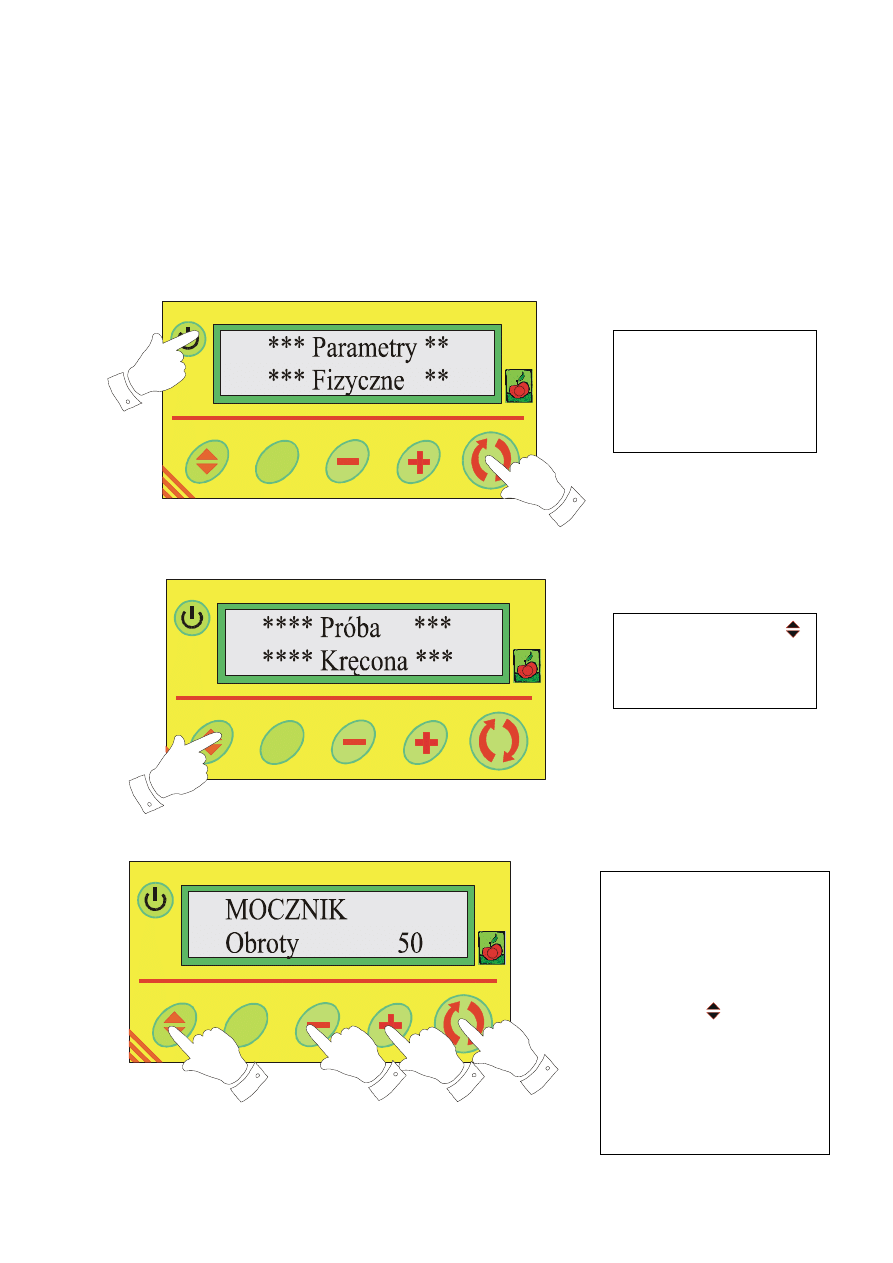

Wbudowana procedura próby kręconej



Wbudowana procedura pomiaru obwodu koła



Wyświetlanie sumy przejechanych hektarów od momentu zainstalowania na
rozsiewaczu – Wielkość niekasowalna.



Wyświetlanie numeru seryjnego urządzenia





2. OBSŁUGA STEROWNIKA


Po zakupie sterownika, przed pierwszym zabiegiem rozsiewu naleŜy wpisać do pamięci
sterownika parametry fizyczne związane z zastosowanym ciągnikiem i rozsiewaczem.
NaleŜą do nich:
-



obwód koła ciągnika

-



liczba impulsów na 1 obrót koła ( liczba śrub mocujących obręcze kół, z których korzysta
indukcyjny czujnik drogi )

-



szerokość robocza rozsiewacza

-



minimalne obroty tarcz rozsiewających, gwarantujące prawidłowy wysiew w całym
zakresie szerokości roboczej


Raz wprowadzone parametry przechowywane są na stałe w pamięci urządzenia. JeŜeli któryś
z parametrów ulegnie zmianie, w ka
Ŝdej chwili moŜemy zmienić jego wartość
Sposób wprowadzania do pamięci urządzenia parametrów fizycznych opisano w punkcie 3.


background image





2A. ZAŁĄCZENIE / WYŁĄCZENIE STEROWNIKA





MSR10

Nr

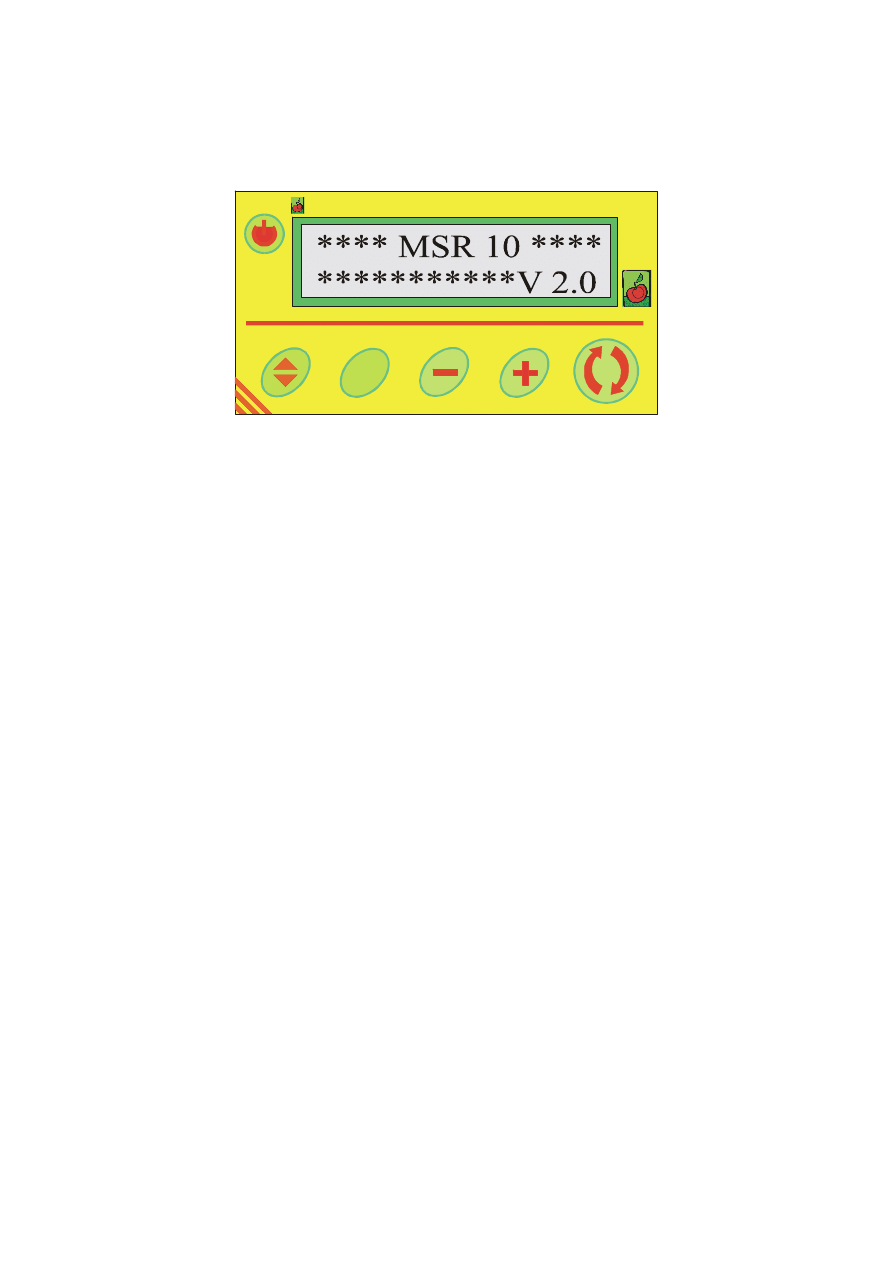

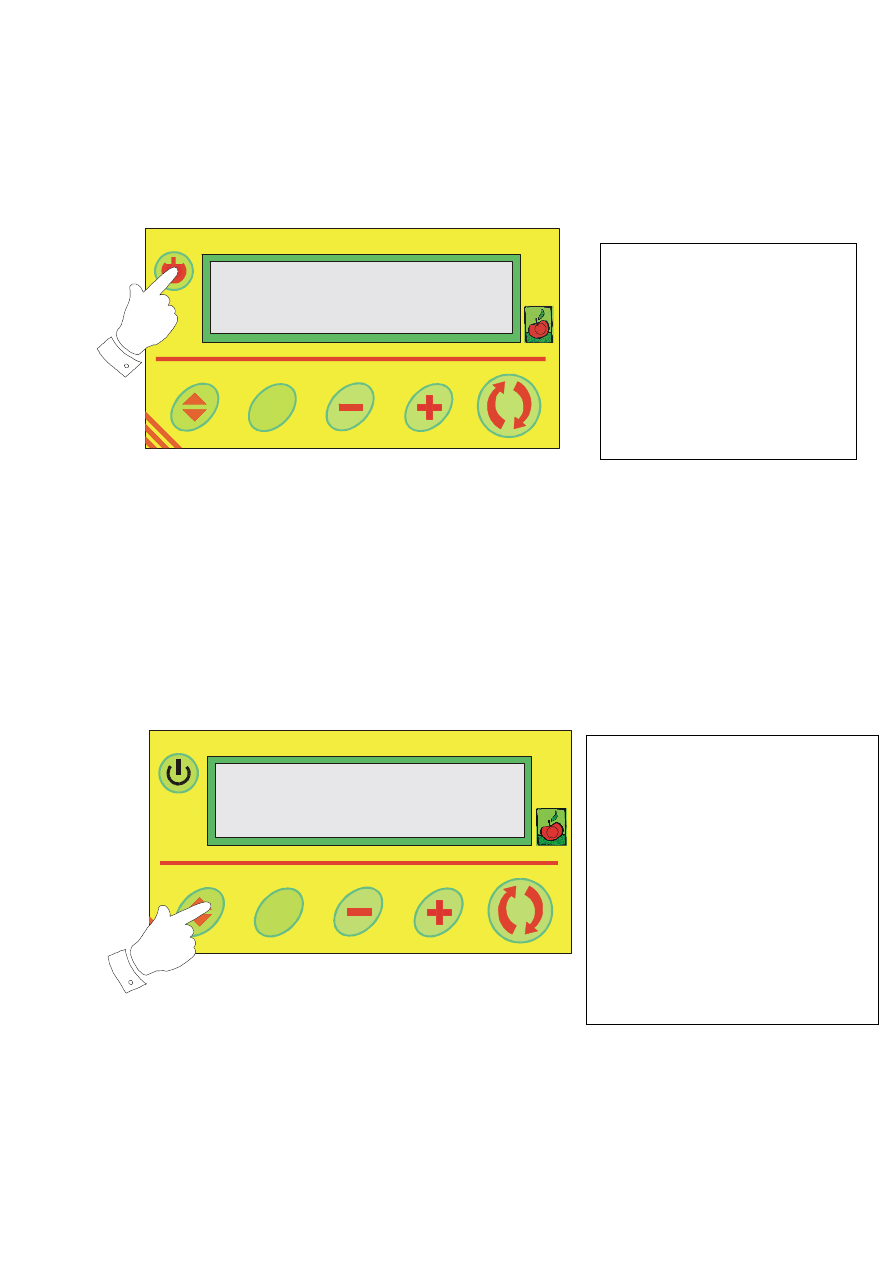

Rys. 1 Załączenie/wyłączenie sterownika

**** MSR 10 ****
**********  V 2.0

UNIA













2B. WYBÓR WYŚWIETLANEJ WIELKOŚCI



MSR10

Nr

Rys. 2 Wybór wyświetlanej wielkości

Dawka 250 kg/ha
Prędk     5,6 km/h










Aby załączyć sterownik naleŜy
wcisnąć i przytrzymać lewy –
górny przycisk. Po kilku
sekundach na ekranie wyświetli
się napis wraz z aktualną wersją
oprogramowania. Jednocześnie
podświetli się  tło wyświetlacza.
Podobnie wyłączamy
sterownik.

W górnej części wyświetlacza
zawsze wyświetlana jest DAWKA
Zawartość dolnej linijki wybieramy
lewym – dolnym przyciskiem.
Urządzenie moŜe wyświetlać:



PRĘDKOŚĆ JAZDY [km/h]



POWIERZCHNIĘ [ha]



CZAS PRACY [godz]



WYDAJNOŚĆ [ha/h]



OBROTY WAŁKA [obr/min]



OBROTY TARCZ [obr/min]

background image





2C. WYBÓR NUMERU PROGRAMU



MSR10

Nr

Rys. 3 Wybór programu

Program           10
Pow.     234,53 ha

MSR10

Nr

Rys. 3 Wybór programu

Program          10
Obsz.            4,53 ha

Urządzenie zapamiętuje dla 10
niezaleŜnych programów ( pól).
Dla kaŜdego pola naliczane są:



Przejechana powierzchnia [ha]



Czas pracy [h]



Osiągnięta wydajność [ha/h]

Aby sprawdzić, jaki jest numer
aktualnie uŜywanego programu
wciskamy przycisk „Nr”. Wyświetli
się aktualny numer programu.
Aby zmienić aktualnie uŜywany
program naleŜy:

1.



Wcisnąć i przytrzymać przycisk
„Nr”

2.



Przyciskami „-” lub „+” wybrać
poŜądany program

Zmiana numeru programu moŜliwa
jest tylko w stanie STOPU, (gdy nie
ś

wieci się jabłuszko).

background image



2D. KASOWANIE WYBRANEGO PROGRAMU



MSR10

Nr

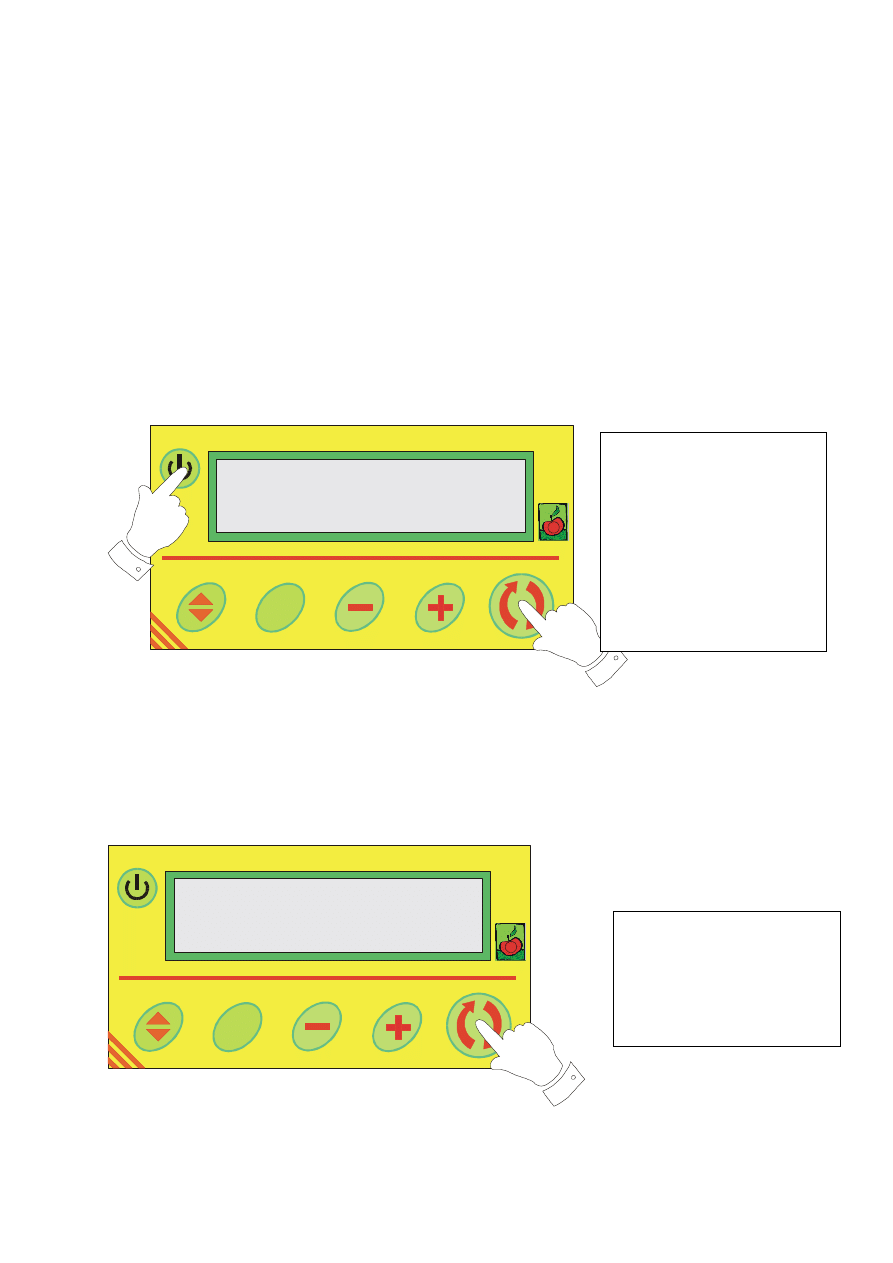

Rys. 4 Kasowanie wybranego programu

Program           10
Obsz.         0,00 ha








2E. WYBÓR UśYWANEGO NAWOZU



MSR10

Nr

Rys. 5 Wybór uŜywanego nawozu

MOCZNIK
26,57 kg/100obr.

1

2

3

3







Aby skasować wcześniej
wybrany program naleŜy:
1.



Wcisnąć przycisk „Nr”

2.



Trzymając wciśnięty
przycisk „Nr” wcisnąć i
przytrzymać DUśY
PRZYCISK

Po około 3 sekundach program
zostanie skasowany.
Skasowaniu ulegają przejechana
powierzchnia i czas pracy.
Kasowany jest tylko aktualnie
wybrany program ( pozostałe
nie ulegają zmianie).
Kasowanie programu moŜliwe
jest tylko w stanie STOPU.

W stanie STOPU, (gdy nie
ś

wieci się jabłuszko) wciskamy

przycisk „Nr” i trzymając go
wciśniętym wciskamy przycisk

Wyświetli się nazwa

aktualnie uŜywanego nawozu i
jego cięŜar wysypowy dla 100
obrotów wałka ślimakowego.
Przyciskami „-” oraz „+”
moŜemy wybrać jeden z 10
zapamiętanych nawozów.

background image



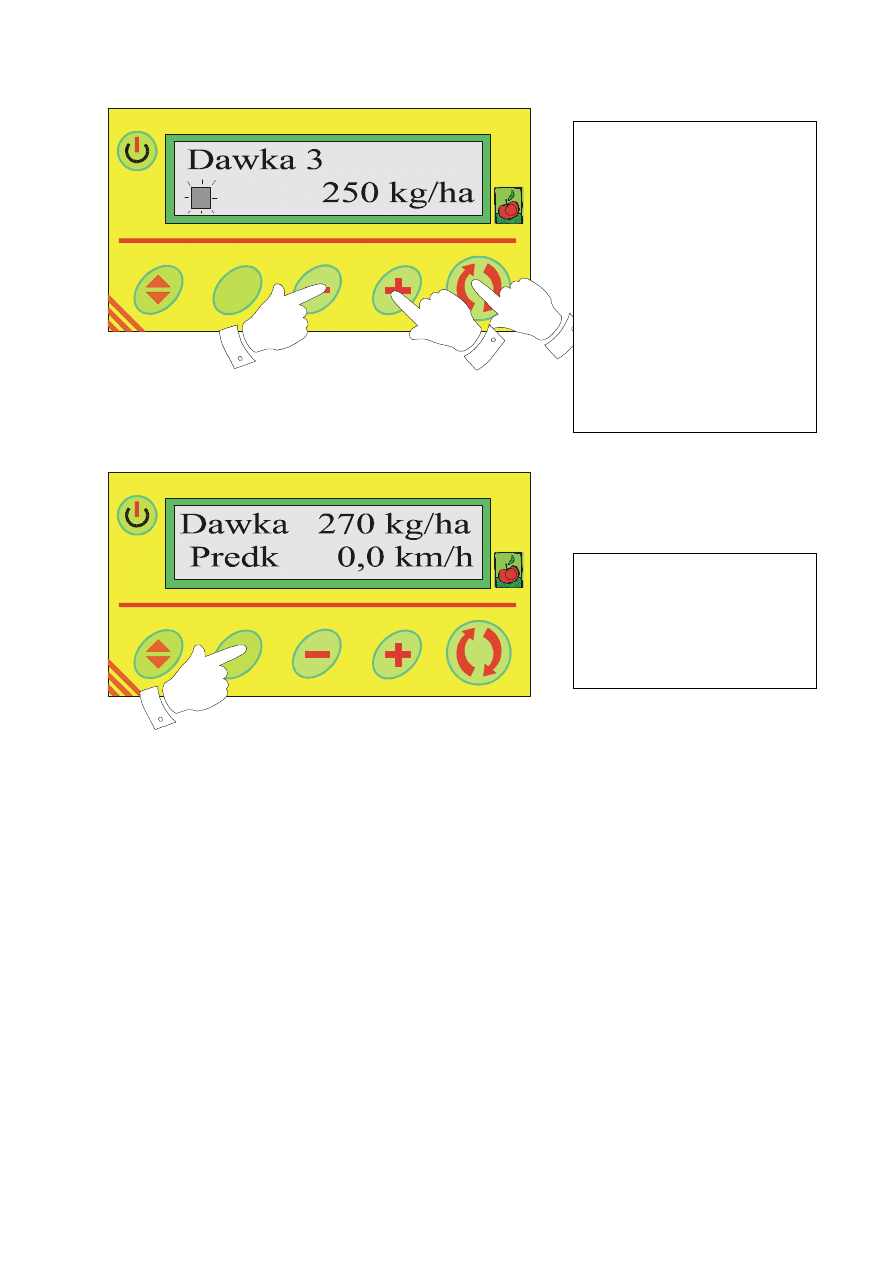

2F. USTAWIENIE DAWKI NAWOśENIA




MSR10

Nr

Rys. 6 Ustawienie dawki nawoŜenia

Dawka 260 kg/ha
Prędkość 0,0 km/h

1

1

2









2F. ZAŁĄCZENIE / WYŁĄCZENIE WYSIEWU




MSR10

Nr

Rys. 7 Załączenie wysiewu

Wysyp     20 kg/ha
Prędkość 5,5 km/h








Dawkę zabiegu ustalamy w
stanie STOPU  (gdy nie jest
włączony wysiew nawozu i nie
ś

wieci się jabłuszko).

Wciskamy przycisk „+” lub „-”,
a następnie przyciskiem



wybieramy jedną z pięciu
wcześniej zaprogramowanych
dawek nawoŜenia.
Sposób programowania kaŜdej
z dawek opisano w punkcie 8.

Gdy jesteśmy gotowi do
przeprowadzenia zabiegu
rozsiewu, załączamy go przez
wciśnięcie

DUśEGO PRZYCISKU

Zapali się dioda LED wewnątrz
jabłuszka. Napis Dawka
zostanie zamieniony przez
WysypTo na wypadek, gdyby
sło
ńce mocno świeciło na
sterownik. Wtedy
świecenie
jabłuszka jest słabiej widoczne.
Tym samym przyciskiem
wyłączamy rozsiew.

background image



2E. ZAŁĄCZENIE WYSIEWU Z POŁOWĄ SZEROKOŚCI ROBOCZEJ



Prowadząc zabieg rozsiewu na skraju pola zachodzi często konieczność wyłączenia rozsiewu
z jednej strony rozsiewacza. Aby umo
Ŝliwić uŜytkownikowi szybkie przekazanie informacji o
takim stanie do komputera bez konieczno
ści wejścia do programowania parametrów
fizycznych, nale
Ŝy wykonać poniŜsze czynności.



MSR10

Nr

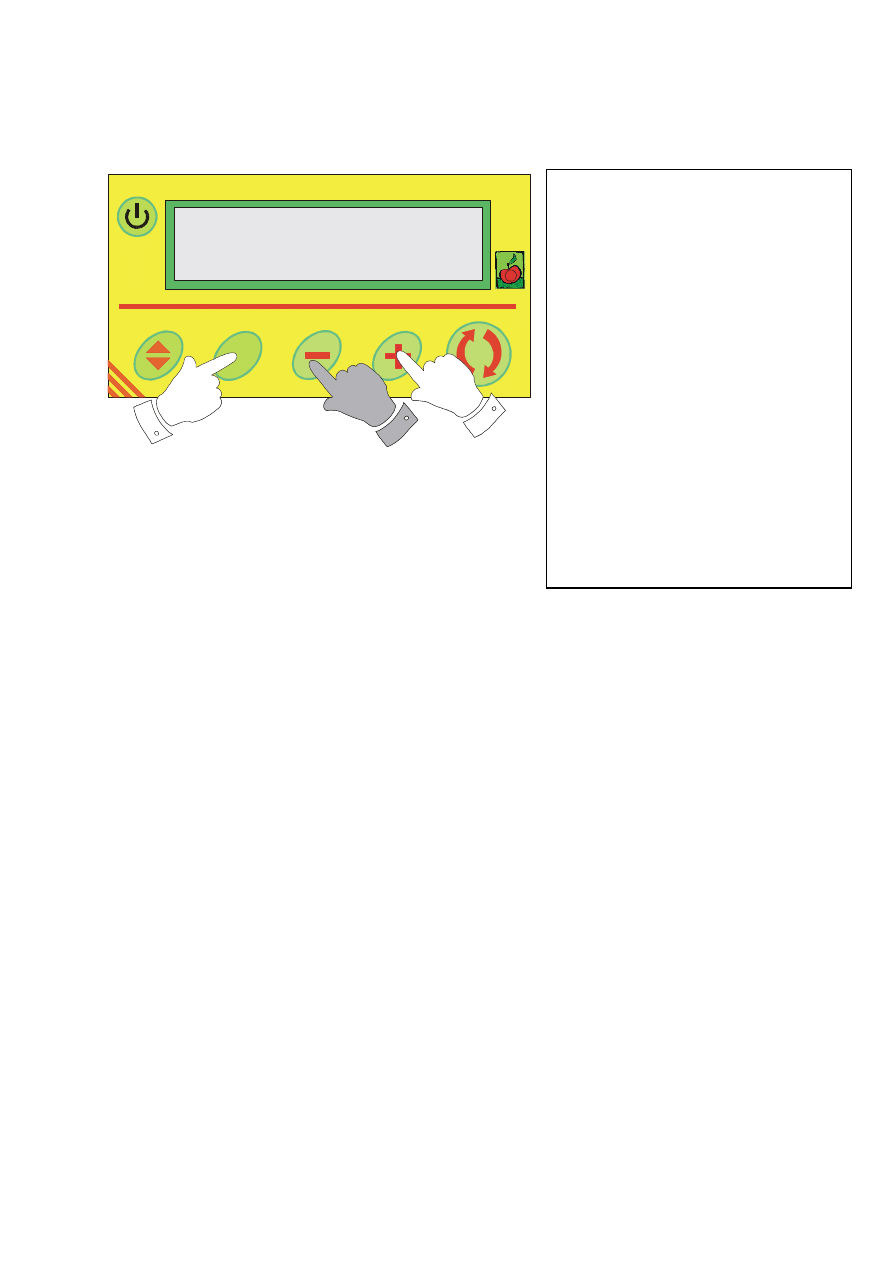

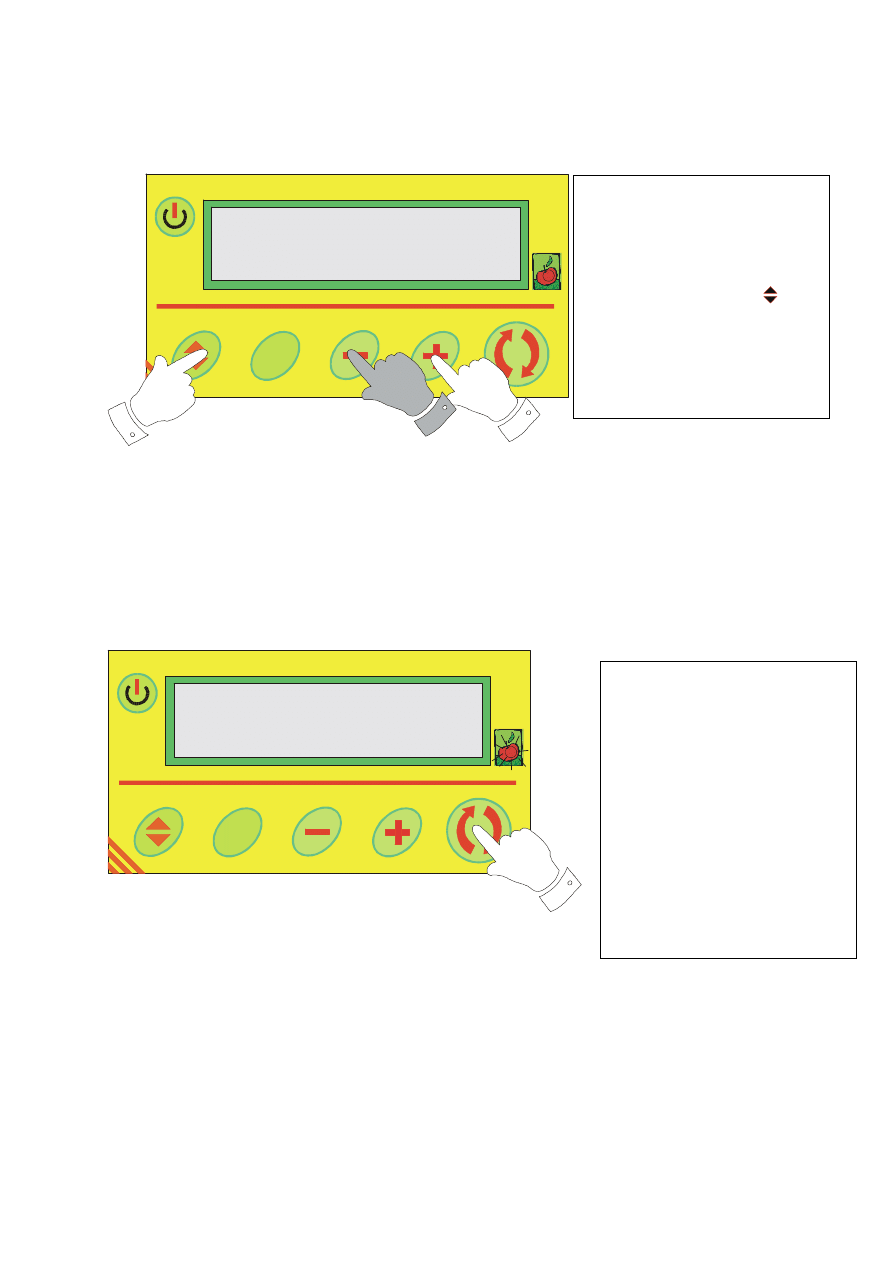

Rys. 8 Załączenie wysiewu z połową szerokości roboczej

Dawka 260 kg/ha
Prędk     5,5 km/h





2E. SZYBKA ZMIANA WYSIEWANEJ DAWKI W ZAKRESIE +/- 50 %



MSR10

Nr

Rys. 9 Szybka zmiana dawki podstawowej

Wysyp     260 kg/ha
Zmiana + 10 %





JeŜeli przykładowo dawka podstawowa wynosi 100 kg/ha, to po zwiększeniu o 20 % nowa
warto
ść wyniesie 120 kg/ha, a po zmniejszeniu o 20% wyniesie 80 kg/ha.
Po wył
ączeniu rozsiewu DUśYM PRZYCISKIEM  i ponownym włączeniu, dawka wraca do
warto
ści podstawowej.

Je
Ŝeli chcemy, aby w dolnej linijce wyświetlane były parametry rozsiewu ( prędkość, obroty
wałka itd.), to wciskamy przycisk

Przed wciśnięciem DUśEGO
PRZYCISKU wciskamy i
trzymamy wciśnięty przycisk
„-”. Sterownik przyjmuje do
obliczeń połowę wpisanej
szerokości roboczej.
Praca z połową szerokości
roboczej sygnalizowana jest
wolnym miganiem jabłuszka.
Po wyłączeniu i kolejnym
włączeniu pracy, szerokość
robocza wraca do pełnej
wartości.

Szybka zmiana dawki
podstawowej moŜliwa jest
podczas zabiegu rozsiewu
( świeci dioda jabłuszka ) za
pomocą przycisków „-” oraz
„+”. KaŜdorazowe wciśnięcie
jednego z tych przycisków
powoduje zmianę dawki
podstawowej o 10 % w górę
lub w dół. Maksymalny zakres
zmian wynosi +/- 50 %.

background image



3. WPROWADZANIE PARAMETRÓW FIZYCZNYCH



Aby sterownik mógł prawidłowo sterować wysiewnym nawozem, musimy dostarczyć mu
informacji związanych z budową rozsiewacza i uŜywanego ciągnika. Wielkości te nazwane są
PARAMETRAMI FIZYCZNYMI. Są to:

-



OBWÓD KOŁA ustawiany w zakresie od 1.00 do 9.99 m. Jest to zewnętrzny obwód
koła, przy którym został zamontowany czujnik jazdy.

-



SZEROKOŚĆ ROBOCZA ROZSIEWACZA ustawiana w zakresie od 12 do 36  co 1 m.

-



LICZBA IMPULSÓW POWSTAJĄCYCH PODCZAS  OBROTU KOŁA – w naszym
przypadku jest to liczba szpilek mocujących obręcz koła, poniewaŜ te elementy
wykorzystuje indukcyjny czujnik obrotu koła.

-



MINIMALNE OBROTY TARCZ ustawiane w zakresie od 0 do 1000 obr/min. JeŜeli
podczas rozsiewu obroty tarcz spadną poniŜej ustawionej przez nas wartości,
wyświetlony zostanie komunikat informujący o takiej sytuacji. Gdy wpiszemy wartość 0,
wówczas kontrola obrotu tarcz jest wyłączona.

MSR10

Nr

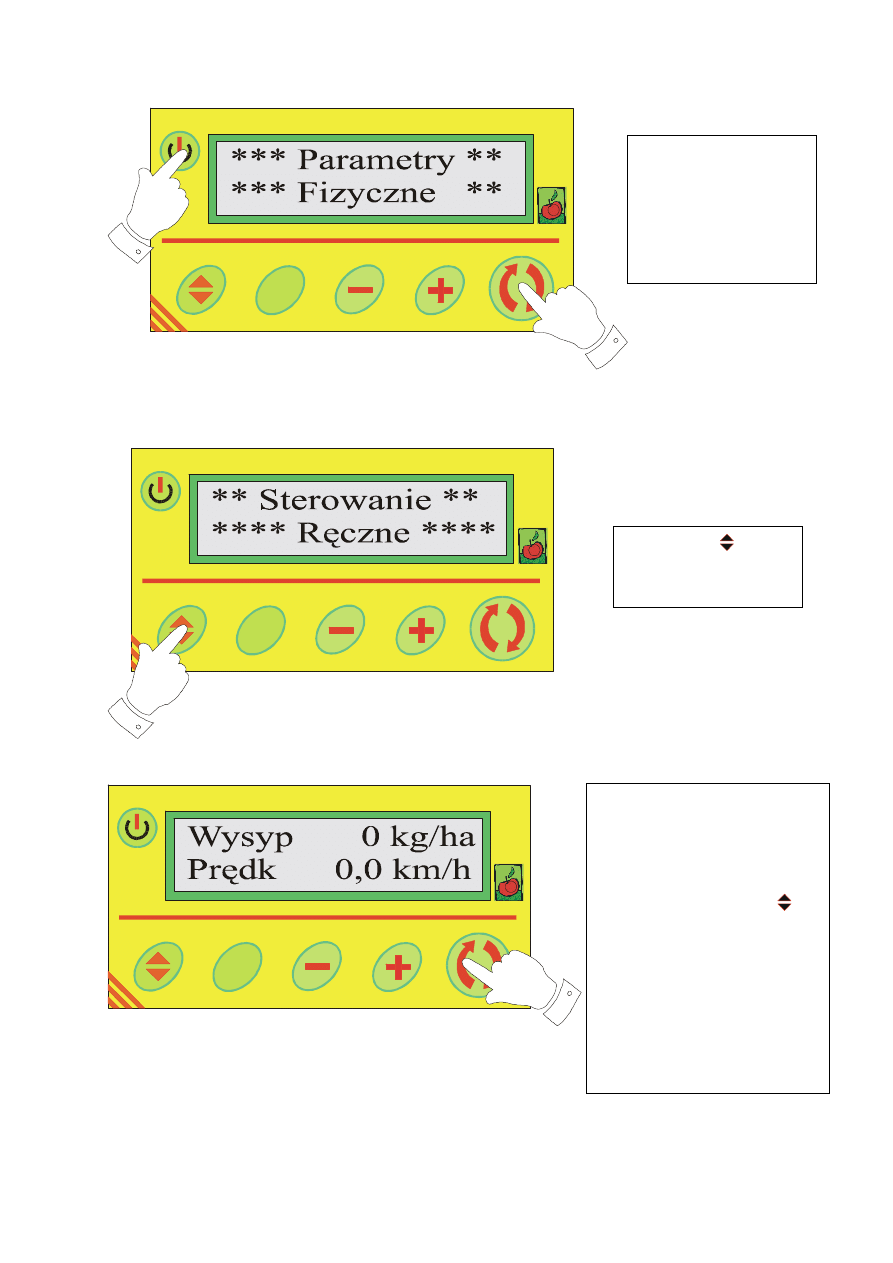

Rys. 9 Wejście do programowania
PARAMETRÓW FIZYCZNYCH

*** Parametry **
*** Fizyczne   **









MSR10

Nr

Rys. 10 Wybór Parametru Fizycznego

Obwód Koła
           4,25 m



Gdy sterownik jest
wyłączony, wciskamy

DUśY PRZYCISK

 i trzymając

go wciśniętym załączamy
sterownik. Po chwili
sterownik załączy się, a na
wyświetlaczu pojawi się
napis: PARAMETRY
FIZYCZNE. Puszczamy
oba przyciski

Wciskamy DUśY
PRZYCISK. Po chwili na
wyświetlaczu wyświetli się
pierwszy z parametrów
fizycznych. Puszczamy
przycisk.

background image





MSR10

Nr

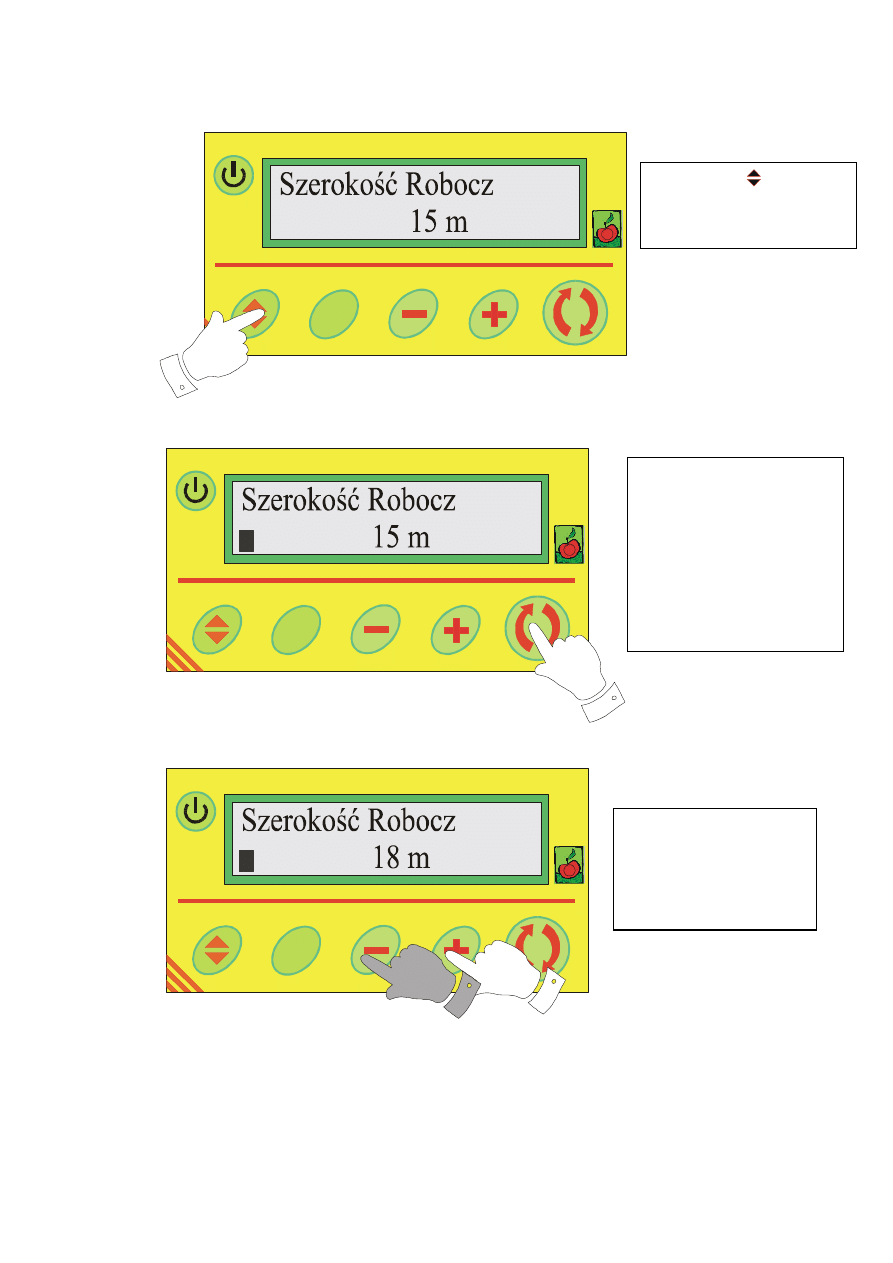

Rys. 11 Wybór parametru fizycznego





MSR10

Nr

Rys. 12 Zmiana wybranego parametru fizycznego





MSR10

Nr

Rys. 13 Zmiana wybranego parametru fizycznego
                                      Krok 2

Przyciskiem



wybieramy interesujący
nas parametr fizyczny

Aby zmienić wartość
wybranego parametru
fizycznego wciskamy i
trzymamy wciśnięty
DUśY PRZYCISK. Po
chwili pojawi się
migający kursor.
Puszczamy przycisk.


Przyciskami „-” lub „+”
ustawiamy prawidłową
wartość wybranego
parametru fizycznego

background image



10

MSR10

Nr

Rys. 14 Zatwierdzenie zmiany parametru fizyczn.






MSR10

Nr

Rys. 15 Opuszczenie Procedury
             Programowania






MSR10

Nr

Rys. 16 Powrót do strony głównej

Aby zatwierdzić ustawioną
wartość wciskamy i
trzymamy wciśnięty DUśY
PRZYCISK.
Po chwili zniknie migający
kursor.
JeŜeli nie chcemy
zapamiętać nowej wartości
wciskamy przycisk „Nr”.
Wybrany parametr fizyczny
nie zmieni się.

Po ustawieniu prawidłowych
wartości wszystkich
parametrów fizycznych
opuszczamy procedurę
programowania przez
wciśnięcie przycisku „Nr”.
Po chwili wyświetli się napis
PARAMETRY FIZYCZNE.
 Puszczamy przycisk

Wracamy do strony głównej
przez powtórne wciśnięcie
przycisku „Nr”.
 Po chwili wyświetlą się
ustawienia strony głównej.
 Puszczamy  przycisk

background image



4. KALIBRACJA OBWODU KOŁA



Od dokładnego określenia obwodu koła zaleŜy dokładność dozowania nawozu, dokładność
pomiaru prędkości jazdy i przejechanej powierzchni. Przedstawiona pomocnicza procedura
kalibracji obwodu koła ułatwia wykonanie tego pomiaru w warunkach rzeczywistych. Przed
rozpoczęciem tej kalibracji naleŜy napełnić do połowy zbiornik rozsiewacza nawozem i
przygotować taśmę mierniczą o długości około 100 m. Pomiar najlepiej wykonać na
uprawianym polu.



MSR10

Nr

Rys. 17 Kalibracja Obwodu Koła
                                        krok 1








MSR10

Nr

Rys. 18 Kalibracja Obwodu Koła
                                        krok 2






Gdy sterownik jest
wyłączony, załączamy go
trzymając wciśnięty DUśY
PRZYCISK. Po chwili
wyświetli się napis
PARAMETRY FIZYCZNE.
Puszczamy oba przyciski.

Za pomocą przycisku



wybieramy pozycję
KALIBRACJĘ OBWODU
KOŁA

background image

MSR10

Nr

Rys. 19 Kalibracja Obwodu Koła
                                        krok 3




Stajemy ci
ągnikiem na początku mierzonego odcinka drogi. JeŜeli licznik nie pokazuje
0, kasujemy jego zawarto
ść przyciskiem

.Zaznaczamy ten punkt np. przez wbicie

palika w ziemię.  Ruszamy i jedziemy ustawiony odcinek drogi ( standardowo 100 m ).
Po kaŜdym impulsie z czujnika koła zawartość licznika wzrasta o 1.

MSR10

Nr

Rys. 20 Kalibracja Obwodu Koła
                                        krok 4





MSR10

Nr

Rys. 21 Kalibracja Obwodu Koła


Wciskamy

DUśY PRZYCISK

Wyświetli się licznik
impulsów z koła ciągnika
oraz dystans, jaki naleŜy
przejechać podczas
kalibracji. Puszczamy duŜy
przycisk. Proponowany
dystans 100 m moŜemy
zmienić za pomocą
przycisków „-” oraz „+”.
Zawartość licznika
impulsów moŜemy

skasować przyciskiem

Po przejechaniu zadanego
odcinka drogi  ( standardowo
100 m ) zatrzymujemy się i
wciskamy

DUśY PRZYCISK

. Na

wyświetlaczu wyświetli się
obliczony nowy obwód koła.

W kaŜdej chwili za pomocą
przycisku „Nr” mo
Ŝemy
przerwa
ć procedurę kalibracji
bez zmiany poprzedniej
warto
ści obwodu koła.

Opuszczamy procedurę
kalibracji przez dwukrotne
wciśnięcie przycisku
„Nr”.

background image

5. PRÓBA KRĘCONA



Celem tej procedury jest określenie cięŜaru nawozu, jaki wysypuje się z rozsiewacza przy
jednym obrocie wałka ślimakowego. Aby łatwo moŜna było porównać cięŜary wysypowe
róŜnych nawozów, przyjęto stałą liczbę obrotów wałka, wynoszącą 100. Nie oznacza to, Ŝe
podczas opisanej procedury ślimak musi obrócić się 100 razy. Liczbę obrotów moŜemy
ustawić w zakresie od 10 do 100, a sterownik samoczynnie przeliczy wynik procedury do 100
obrotów.


MSR10

Nr

Rys. 22 Próba kręcona  krok 1






MSR10

Nr

Rys. 23 Próba kręcona  krok 2






MSR10

Nr

Rys. 24 Próba kręcona  krok 3


1,4

3

3

2





Gdy sterownik jest
wyłączony załączamy
go trzymając
jednocześnie wciśnięty

DUśY PRZYCISK

Za pomocą przycisku



wybieramy pozycję
PRÓBA KRĘCONA

Wciskamy

DUśY PRZYCISK

Na wyświetlaczu pojawi się
aktualnie uŜywany nawóz
oraz proponowana liczba
obrotów ślimaka podczas
próby kręconej.
Przyciskiem

 moŜemy

wybrać jeden z 10 nawozów
Przyciskami „-” oraz „+”
moŜemy zmienić liczbę
obrotów próby kręconej.
Na koniec wciskamy

DUśY

PRZYCISK.



background image



14

MSR10

Nr

Rys. 25 Próba kręcona  krok 4







MSR10

Nr

Rys. 26 Próba kręcona  krok 5






MSR10

Nr

Rys. 27 Próba kręcona  krok 6


1

2,3

Przełącznikiem rozsiewacza
zamykamy jeden z otworów
wysypowych. Pod drugi
otwór wysypowy
podstawiamy naczynie.
Czekamy aŜ licznik na
ekranie odliczy do zera.
Wtedy wciskamy

DUśY

PRZYCISK

 i rozpoczynamy

wysyp nawozu ze zbiornika.

Gdy ślimak wykona
zaprogramowaną liczbę
obrotów, samoczynnie się
zatrzyma.
WaŜymy nawóz i za pomocą
przycisków „-” lub „+”
wprowadzamy uzyskany
wynik do sterownika.
Sterownik uwzględnia, Ŝ
nawóz wysypywał si
ę tylko z
jednej strony rozsiewacza.

Po wpisaniu zwaŜonego
cięŜaru wciskamy

DUśY

PRZYCISK

. Na ekranie

wyświetli się cięŜar nawozu
przeliczony dla 100 obrotów
ś

limaka i pełnej szerokości

roboczej rozsiewacza.
Opuszczamy procedurę
przez dwukrotne wciśnięcie
przycisku „Nr”.

background image



15

6. ZAPIS NOWEGO NAWOZU


Sterownik umoŜliwia zapamiętanie 10 róŜnych nazw nawozów wraz z i ich cięŜarem
wysypowym. Przy zakupie sterownika w pamięci znajduje się kilka standardowych rodzajów
nawozów. Zaleca się jednak samodzielne wykonanie próby kręconej i skorygowanie
podanych wartości. RóŜnica moŜe wynikać z ich wilgotności, wielkości granulatu i.t.p.



MSR10

Nr

Rys. 28 Wpis nawozu  krok 1






MSR10

Nr

Rys. 29 Wpis nawozu  krok 2




MSR10

Nr

Rys. 30 Wpis nawozu  krok 3


Gdy sterownik jest
wyłączony załączamy
go trzymając
jednocześnie wciśnięty

DUśY PRZYCISK



Za pomocą przycisku



wybieramy pozycję
NAWOZY

Wciskamy

DUśY PRZYCISK

Na wyświetlaczu pojawi się
aktualnie uŜywany nawóz
oraz jego cięŜar wysypowy.
Puszczamy przycisk.
Przyciskiem

 moŜemy

wybrać jeden z 10 nawozów


background image



16

MSR10

Nr

Rys. 31 Wpis nawozu  krok 4


1

2

3





MSR10

Nr





MSR10

Nr



Chcąc wpisać nową nazwę i
cięŜar wysypowy wybranego
nawozu wciskamy i
przytrzymujemy wciśnięty

DUśY PRZYCISK

Wyświetli się migający kursor.
Przyciskiem

 wybieramy

pozycję, którą chcemy zmienić.
Przyciskami „-” lub „+”
zmieniamy wybraną pozycję.

Po wpisaniu nowej nazwy
nawozu i cięŜaru zatwierdzamy
zmianę przez wciśnięcie i
przytrzymanie (aŜ zniknie
kursor ).

DUśEGO PRZYCISKU



JeŜeli nie chcemy zapamiętać
wprowadzonych zmian,
wciskamy przycisk „Nr”.

Przez dwukrotne wciśnięcie
przycisku „Nr” powracamy do
menu głównego.

background image



17

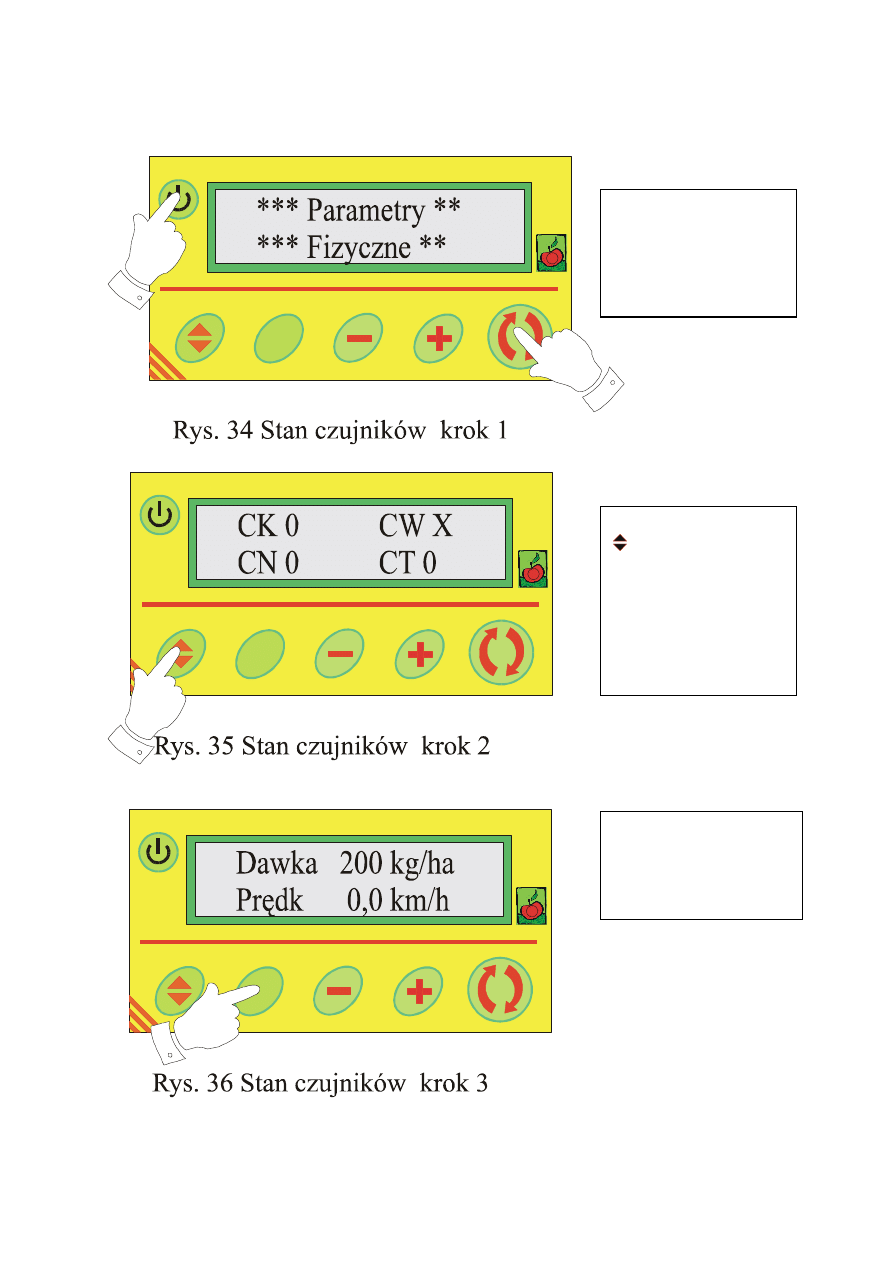

7. WYŚWIETLENIE STANU CZUJNIKÓW



MSR10

Nr





MSR10

Nr



ZbliŜając metal do czoła czujnika, cyfra powinna zmieniać się z „0” na „X” .



MSR10

Nr





Gdy sterownik jest
wyłączony załączamy
go trzymając
jednocześnie wciśnięty

DUśY PRZYCISK



Za pomocą przycisku

 wybieramy pozycję

STANY CZUJNIKÓW
CK –czujnik koła
CW – czujnik wałka
CN – czujnik nawozu
CT – czujnik tarcz

Przez dwukrotne
wciśnięcie przycisku
„Nr” powracamy do
menu głównego.


background image



18

8. USTAWIENIE DAWEK WYSIEWU



Przed zabiegiem rozsiewu wybieramy jedną z pięciu dostępnych dawek nawoŜenia. PoniŜej
opisano sposób programowania wartości kaŜdej z tych dawek.


MSR10

Nr

Rys. 37 Programowanie Dawek
                                        Krok 1





MSR10

Nr

Rys. 38 Programowanie Dawek
                                        Krok 2



MSR10

Nr

Rys. 39 Programowanie Dawek
                                        Krok 3



Gdy sterownik jest
wyłączony załączamy
go trzymając
jednocześnie wciśnięty

DUśY PRZYCISK



Przyciskiem



wybieramy pozycję
„ Ustawienie Dawek ”.

Wciskamy

DUśY PRZYCISK

.

Na wyświetlaczu pojawi się
aktualnie wybrana dawka i
jej wartość.
Puszczamy

DUśY

PRZYCISK

Przyciskiem

 moŜemy

wybrać jedną z pięciu
dostępnych dawek .


background image



19

MSR10

Nr

Rys. 40 Programowanie Dawek
                                        Krok 4

1,3

2

2






MSR10

Nr

Rys. 41 Programowanie Dawek
                                        Krok 5








9. PRACA RĘCZNA



Ten rodzaj pracy został przewidziany dla nietypowych zabiegów lub do sytuacji awaryjnych.
W tym drugim przypadku umoŜliwi on dokończyć zabieg rozsiewu, gdy na naprawę naleŜy
poczekać a terminy zabiegów na to nie pozwalają. W trybie Pracy Ręcznej DUśYM
PRZYCISKIEM sterujemy zaworem głównym, natomiast przyciskami „+” oraz „-” sterujemy
otwieraniem i zamykaniem zaworu regulacyjnego. Górna linijka wyświetlacza wyświetla
chwilowy wysyp, natomiast dolna linijka wyświetlacza pokazuje wybrany przez uŜytkownika
parametr ( prędkość jazdy, obroty ślimaka, obroty tarcz, obszar, czas pracy lub wydajność ).
W trybie Pracy Ręcznej nie są sprawdzane anomalie ( wykaz anomalii opisano w następnym
punkcie ).

Aby ustawić nową wartość
Dawki postępujemy jak w
programowaniu Parametrów
Fizycznych:
Wciskamy i przytrzymujemy

DUśY PRZYCISK

 aŜ pojawi się

migający kursor.
 Przyciskami „+” lub „-”
ustawiamy wymaganą
wartość Dawki.
Ponownie wciskamy i
przytrzymujemy

DUśY

PRZYCISK

, aŜ zniknie

migający kursor.

Po ustawieniu wartości
wszystkich Dawek
opuszczamy procedurę przez
dwukrotne wciśnięcie
przycisku „Nr”.

background image



20

MSR10

Nr

Rys. 42 Praca Ręczna
                                        Krok 1





MSR10

Nr

Rys. 43 Praca Ręczna
                                        Krok 2





MSR10

Nr

Rys. 44 Praca Ręczna
                                        Krok 3






Gdy sterownik jest
wyłączony załączamy
go trzymając
jednocześnie
wciśnięty

DUśY

PRZYCISK



Przyciskiem



wybieramy pozycję
„ Sterowanie Ręczne”.


Wciskamy DUśY
PRZYCISK.
Górna linijka wyświetla
chwilowy wysyp nawozu.
Zawartość dolnej linijki
wybieramy przyciskiem

.

DUśYM PRZYCISKIEM
sterujemy zaworem głównym.
PRZYCISKAMI „+” i „-”
sterujemy zaworem
regulacyjnym.
PRZYCISKIEM „Nr”
opuszczamy procedurę pracy
ręcznej.

background image



21

10. ANOMALIE



Podczas zabiegu rozsiewu mogą wyświetlić się komunikaty informujące o pewnych
nieprawidłowościach w przebiegu pracy rozsiewacza:
PRZERWANO WYSYP – JeŜeli prędkość jazdy podczas zabiegu spadnie poniŜej 1 km/h,
wówczas zawór główny samoczynnie przerywa wysyp nawozu, a na sterowniku pojawia się
wspomniany komunikat. NaleŜy zwiększyć prędkość jazdy. Wówczas automatycznie
wznowiony zostanie wysyp nawozu.
JEDŹ WOLNIEJ – Układ hydrauliczny rozsiewacza ustawił maksymalne obroty ślimaka,
lecz są one nadal zbyt małe dla osiągnięcia wymaganej dawki. NaleŜy zmniejszyć prędkość
jazdy.
JEDŹ SZYBCIEJ – Układ hydrauliczny rozsiewacza ustawił minimalne obroty ślimaka, lecz
są one nadal zbyt duŜe dla osiągnięcia wymaganej dawki. NaleŜy zwiększyć prędkość jazdy.
BRAK NAWOZU – Poziom nawozu w skrzyni rozsiewacza obniŜył się poniŜej wartości
minimalnej określonej przez czujnik obecności nawozu. NaleŜy uzupełnić nawóz w skrzyni.
MAŁE OBR. TARCZ – Obroty tarcz rozsiewacza obniŜyły się poniŜej poziomu określonego
przez uŜytkownika (str. 8 PARAMETRY FIZYCZNE). NaleŜy zwiększyć obroty tarcz
NISKIE NAPIĘCIE – napięcie w instalacji rozsiewacza obniŜyło się poniŜej 10 V. Tak
niskie napięcie moŜe powodować nieprawidłową pracę zaworów, czujników i sterownika.
ZWARCIE – Pobór prądu ze sterownika przekroczył dopuszczalną wartość ( około 4,5 A).
Przyczyną zwarcia moŜe być zawór główny, regulacyjny lub któryś z czujników. Sterownik
samoczynnie odłącza napięcie od wspomnianych elementów, i próbkując sprawdza, czy
zwarcie ustąpiło. Chroni w ten sposób sterownik przed uszkodzeniem.

JeŜeli uŜytkownik przyjął do wiadomości wystąpienie anomalii i nie moŜe jej w danej chwili
usunąć, moŜe poprzez wciśnięcie przycisku

 przerwać jej sprawdzanie do kolejnego

wciśnięcia duŜego przycisku. Nie dotyczy to jednak dwóch ostatnich anomalii ( Niskie
Napięcie oraz Zwarcie ).



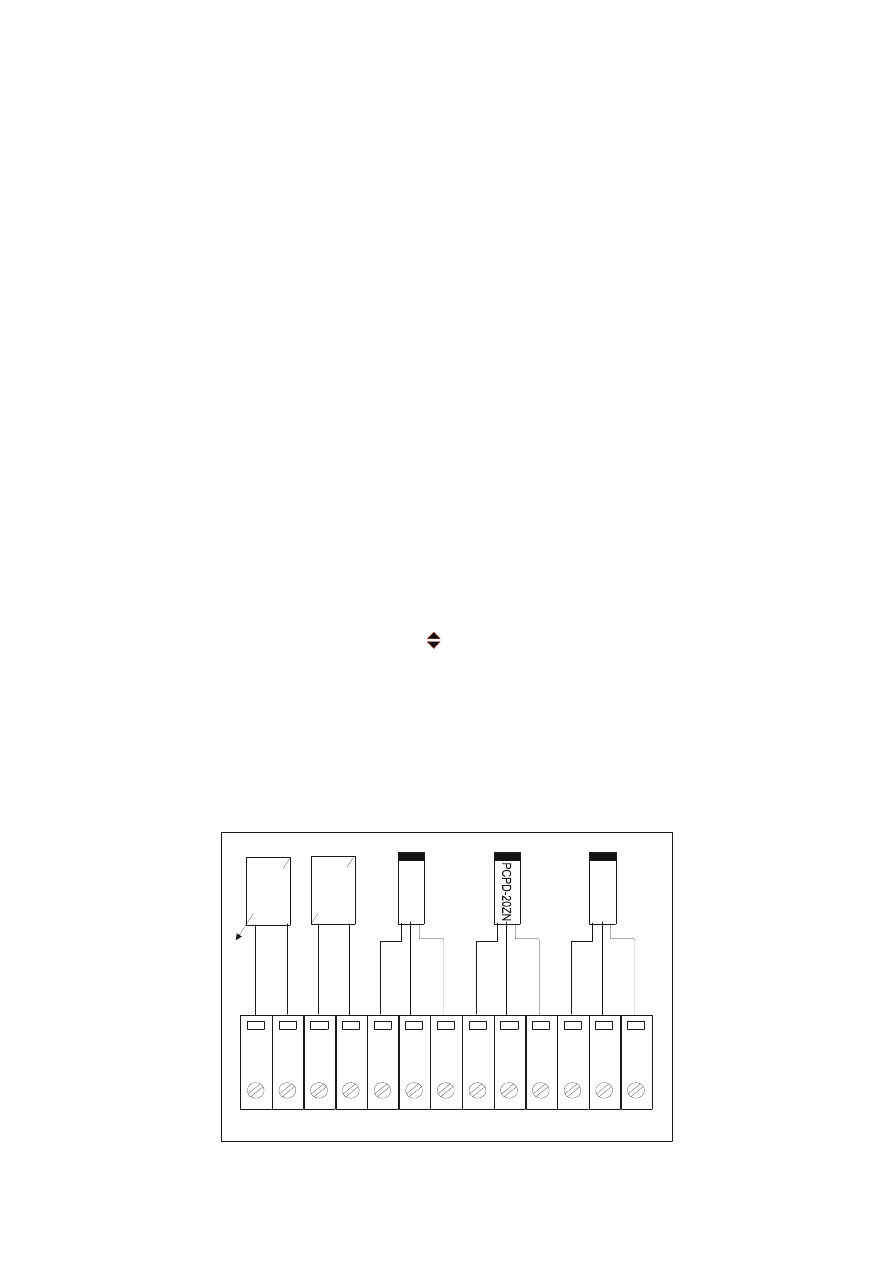

11. PODŁĄCZENIE W PUSZCE ROZSIEWACZA






C

Z

A

R

N

Y

C

Z

A

R

N

Y

C

Z

A

R

N

Y

N

IE

B

IE

S

K

I

N

IE

B

IE

S

K

I

N

IE

B

IE

S

K

I

P

C

ID

 5

Z

N

P

C

ID

 5

Z

N

B

R

Ą

Z

O

W
Y

B

R

Ą

Z

O

W
Y

B

R

Ą

Z

O

W
Y

+

1

2

V

+

1

2

V

+

1

2

V

C

T

C

W

C

N

G

N

D

G

N

D

G

N

D

Z

R

+

Z

R

-

Z

G

G

N

D

C

Z

U

J

N

IK

T

A

R

C

Z

C

Z

U

J

N

IK

W

A

Ł

K

A

Z

A

W
Ó

R

G

Ł

Ó

W
N

Y

Z

A

W
Ó

R

R

E

G

U

L

A

C

.

C

Z

U

J

N

IK

N

A

W
O

Z

U
