Techniki Transmisji Sygnałów







Projekt 2

(inżynierskie)






Michał Sochoń












Nr indeksu 5241

grupa Z405





background image

Strona

2 z 6



Imię i Nazwisko:  Michał Sochoń









2010.06.12

Grupa: Z405
Nr Indeksu: 5241: NFTP









background image

Strona

3 z 6

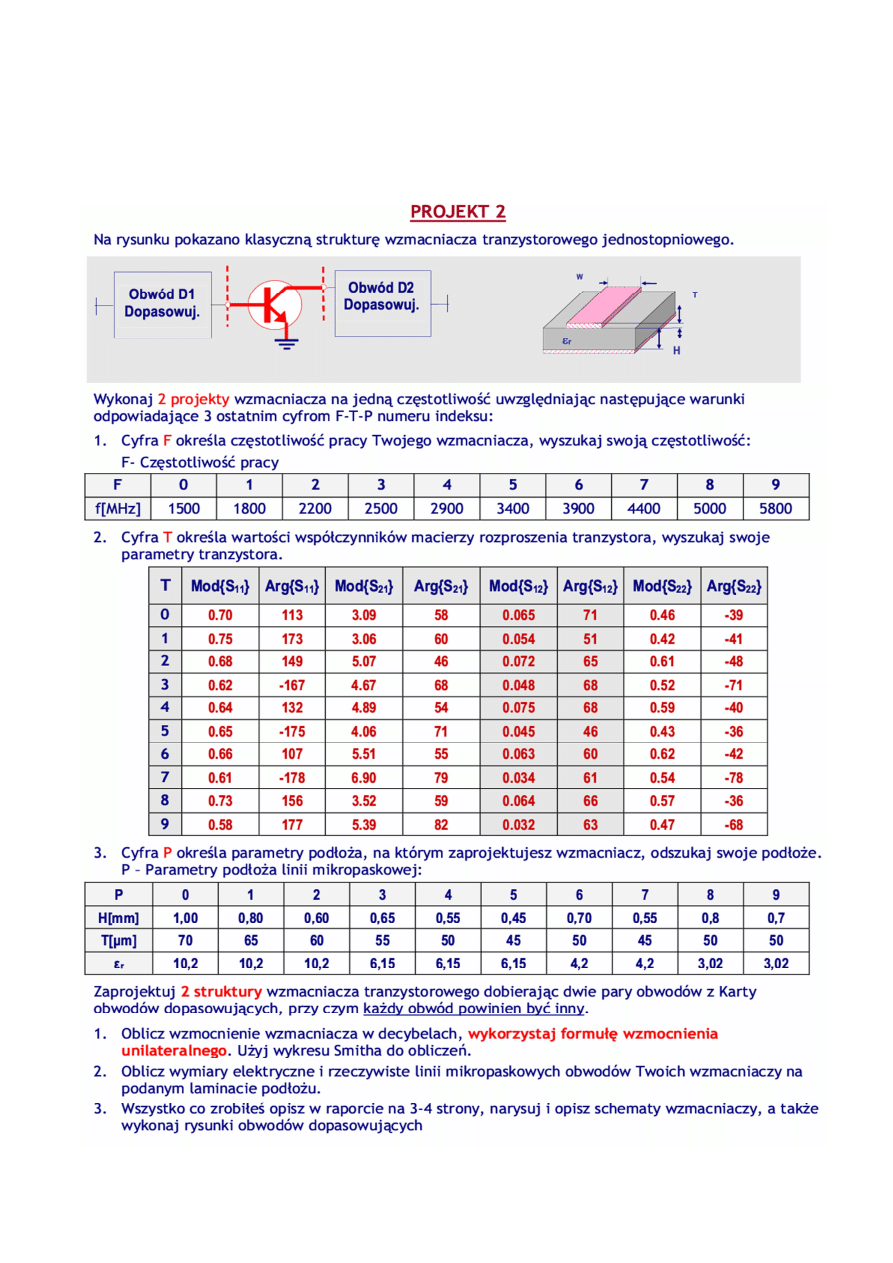

Zgodnie z zaleceniem dokonano wyboru danych na podstawie numeru indeksu i wyniosły
one odpowiednio:
f = 2200 MHz  = 2.2GHz

Mod{S

11

}  =0.64   Arg{S

11

} = 132

Mod{S

12

} = 0.075   Arg{S

12

} =  68

Mod{S

21

} = 4.89   Arg{S

21

} =   54

Mod{S

22

} = 0.59     Arg{S

22

} = -40

H = 0.80mm    T=65um    E

r

 = 10.2

gdzie:
f - częstotliwość;
S11 - reflektancja od strony wejścia,
S21 - transmitancja decydująca o wzmocnieniu,
S12 - transmisja powrotna. Z założenia unilatelarności przyjmujemy, że S12 = 0,
S22 - reflektancja od strony wyjścia,
H- grubość podłoża,
T - grubość metalizacji,
εr - stała dielektryczna.











S11 =0,64 / 132°

S22 = 0,59 / -40°







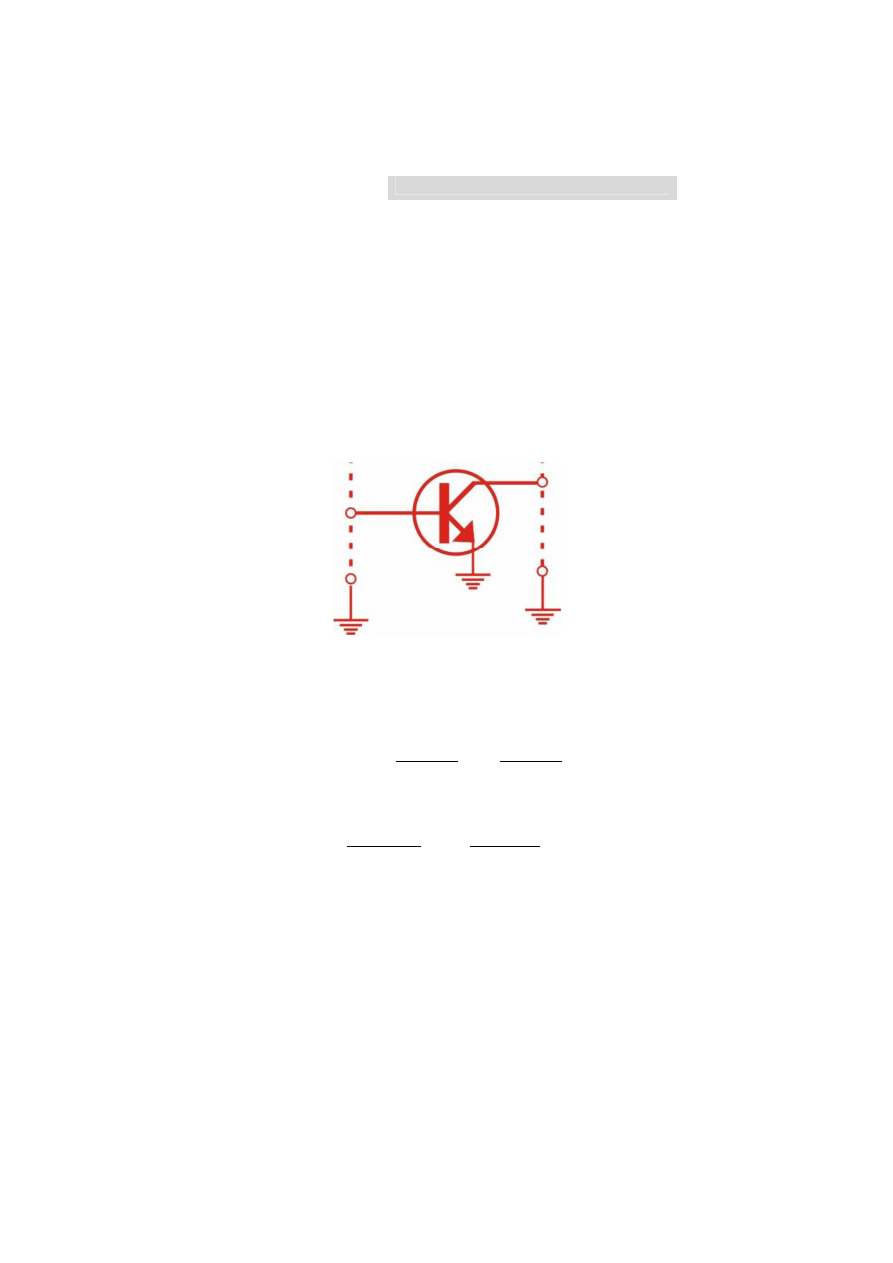

Rys 1 -  Schemat obwodu

Po obustronnym dopasowaniu tranzystora obliczam wzmocnienie unilateralne
GUMAX













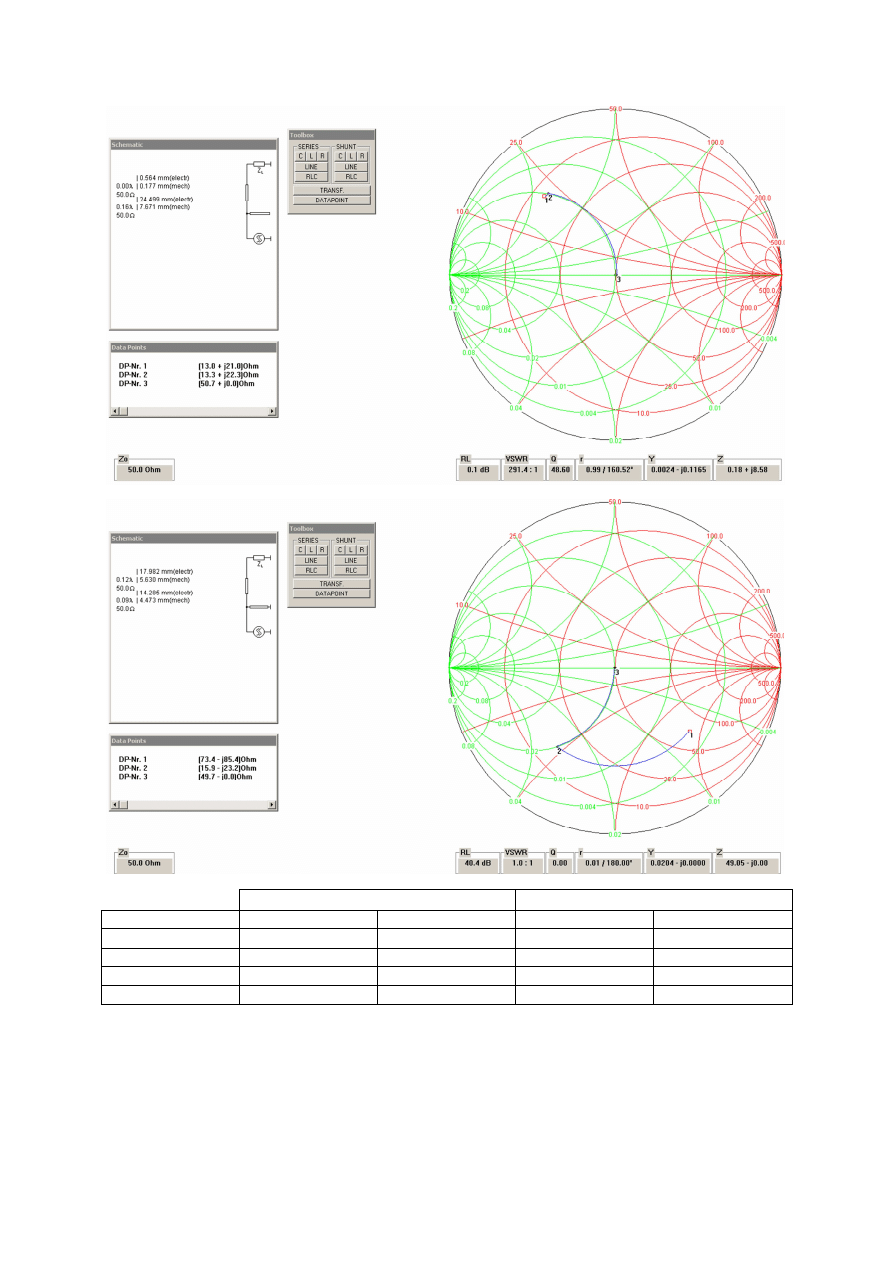

W celu obliczenia wymiarów (rzeczywistych i elektrycznych) linii mikropaskowych w
pierwszym kroku posłużyłem się wykresami Smitha i powstałymi schematami.









background image

Strona

4 z 6







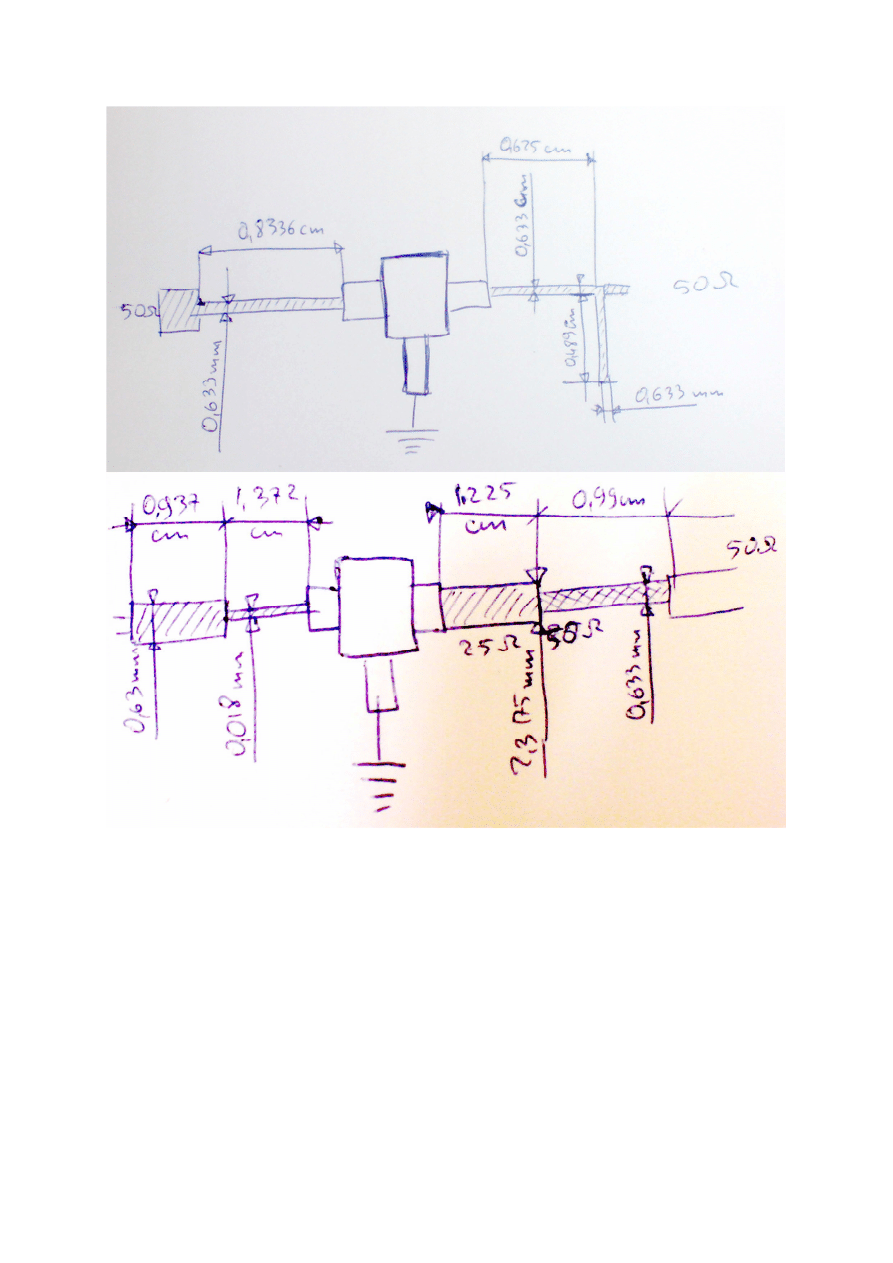

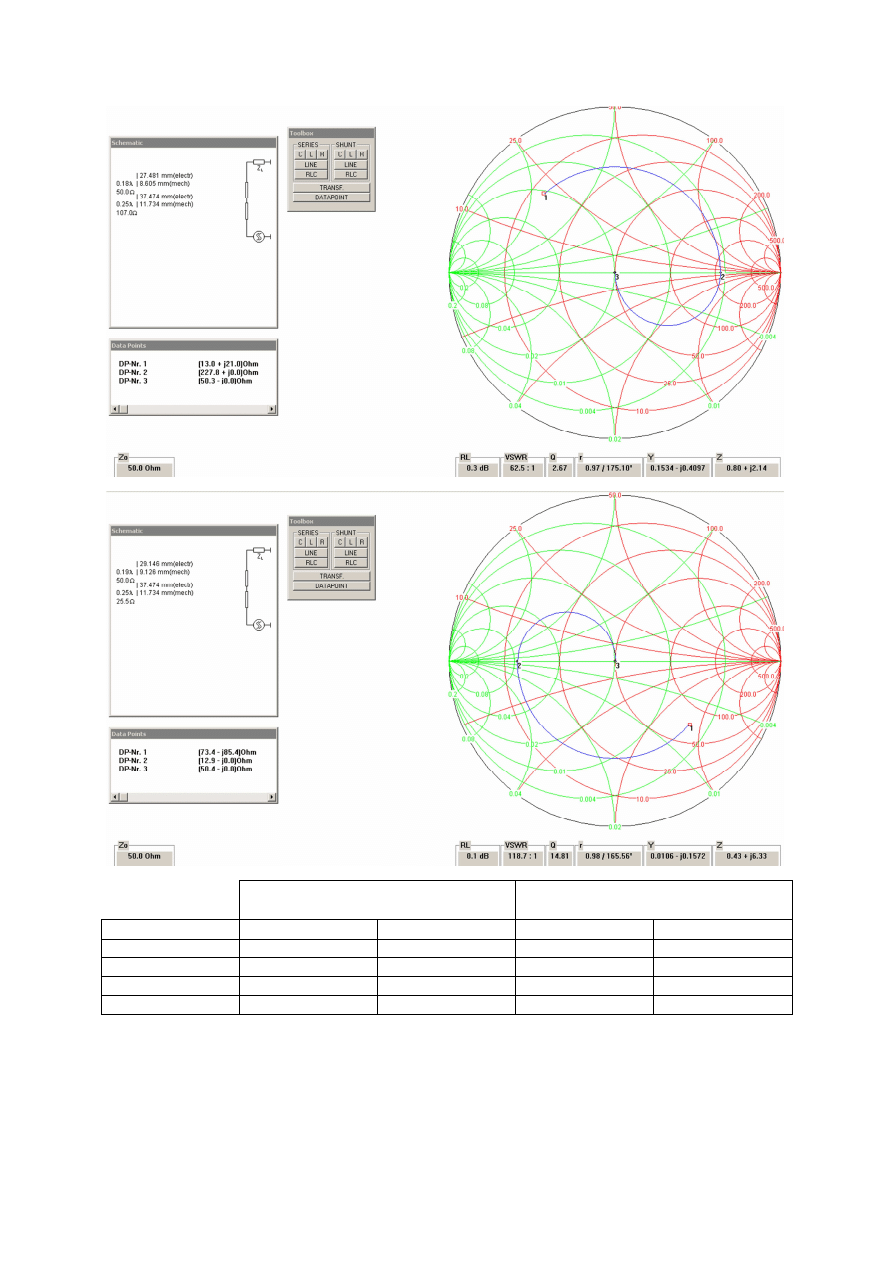

Obwód wejściowy

Obwód wyjściowy

Z

0

  [Ω]

50

50

50

50

W[mm]

0.633

0.633

0.633

0.633

λ

eff

 [cm]

5.21

5.21

5.21

5.21

l/λ

eff



0,16

0,12

0,09

l[cm]

0,8336

0,6252

0,4689









background image

Strona

5 z 6









Obwód wejściowy

Obwód wyjściowy

Z

0

  [Ω]

50

107

50

25.5

W[mm]

0.633

0.018

0.633

2.3175

λ

eff

 [cm]

5.21

5.49

5.21

4.9

l/λ

eff



0.18

0.25

0.19

0.25

l[cm]

0,9378

1.3725

0.99

1.225
