DEMONTAŻ-MONTAŻ : KOLEKTOR DOLOTOWY POWIETRZA

WTRYSK ES9J4S

PILNE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

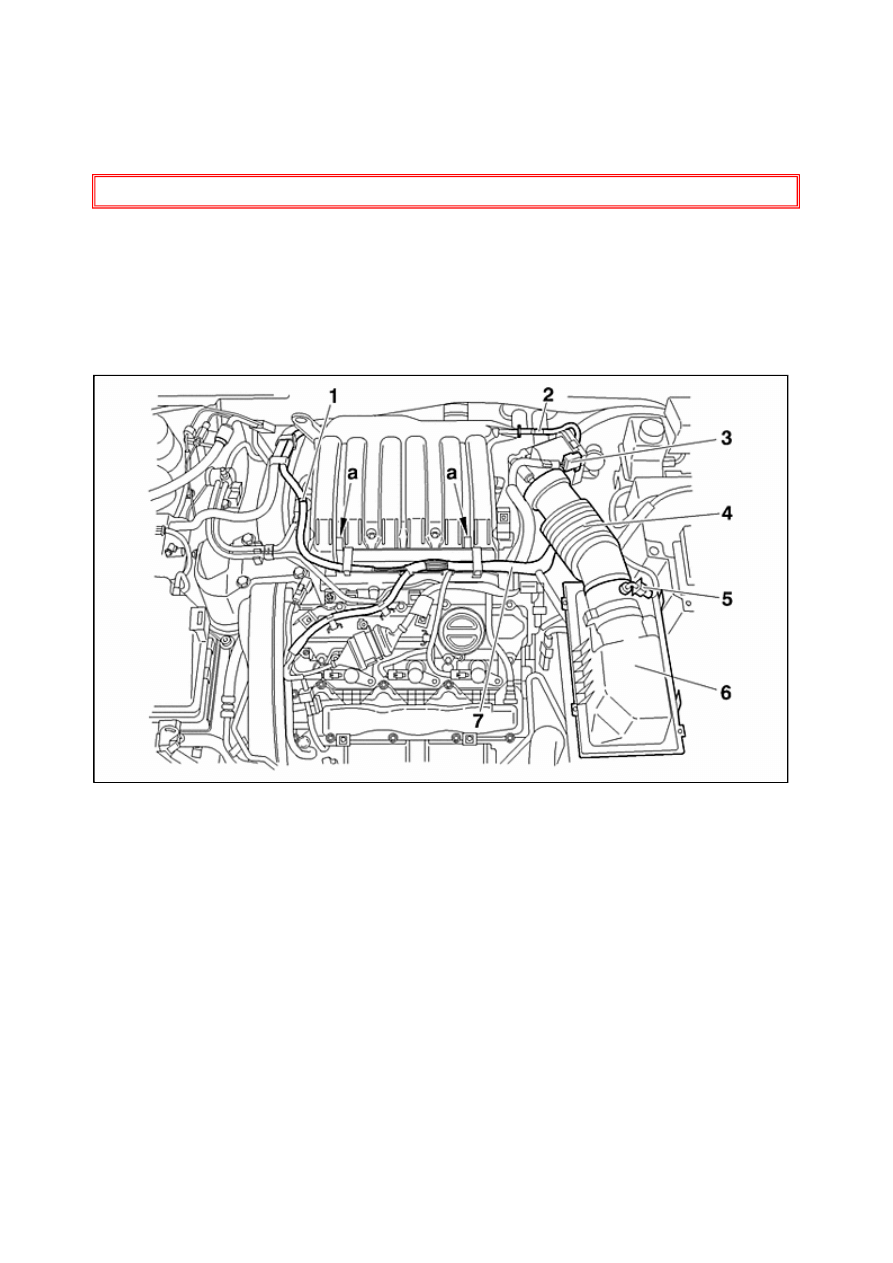

1. Demontaż

Odłączyć akumulator .
Zdemontować :



Osłona silnika



Stylizowana osłona akumulatora

Odłączyć czujnik temperatury (5).
Odłączyć rurkę odsysania par oleju przy rurze powietrznej.
Zdemontować :



Moduł filtra powietrza (6)



Tuleję powietrza (4)

Odłączyć złącze modułu przepustnicy (3).
Rozłączyć :



Przewód kanistra



Rurkę odsysania par oleju przy module przepustnicy



Przewód rurowy wspomagania hamowania (2)

Zwolnić zatrzaski :



Spinka (1)



Rynienkę ochronną wiązki przewodów silnika w miejscu "a"

Odsunąć wiązkę elektryczną silnika (7) i jej korytko.



Rysunek : B1BP29UD

Page 1 of 3

C5 - B1HGDQP0 - Demontaż-montaż : Kolektor dolotowy powietrza

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B1HGDQP0&refaff=B1HGDQP0

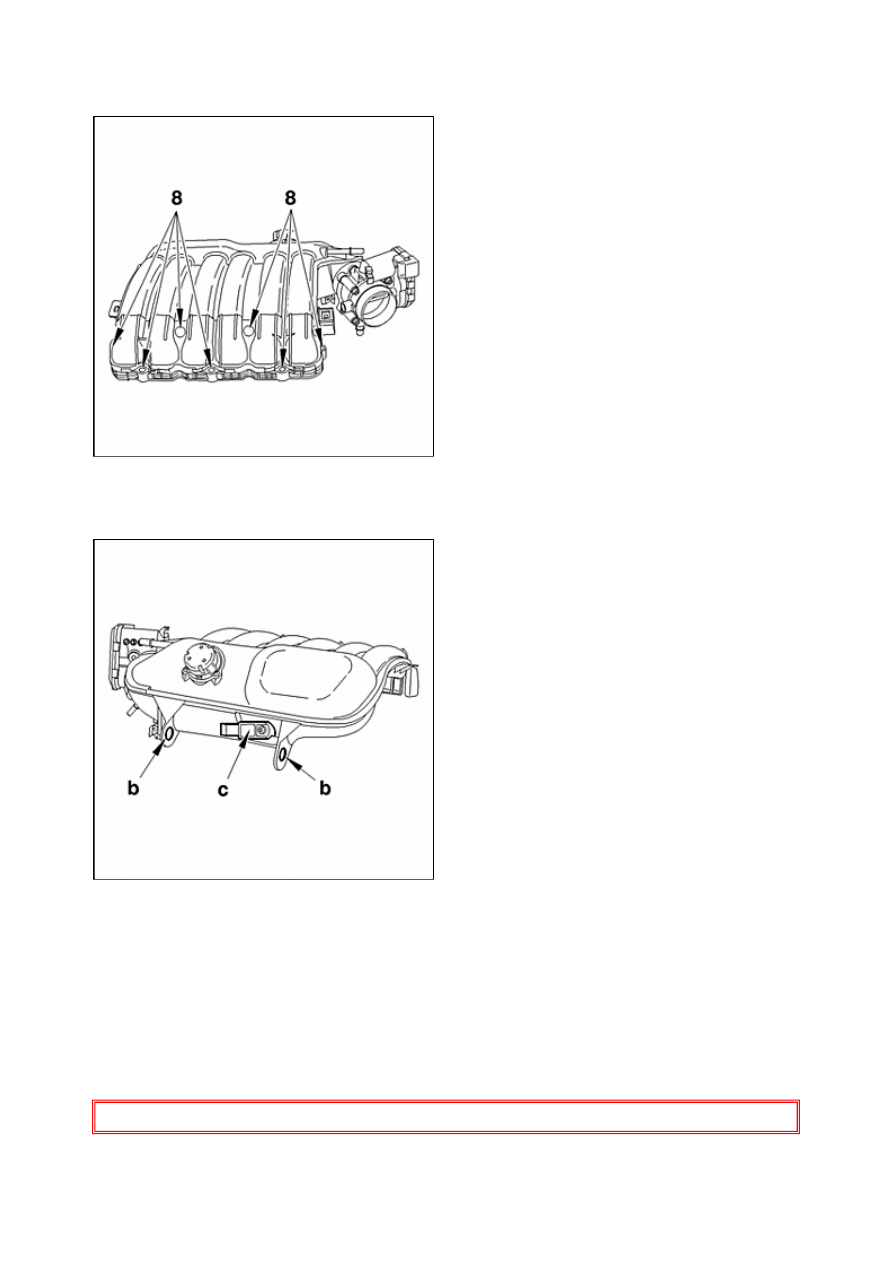

Zdemontować 7 śrub (8).

Odłączyć złącze "c".
Przesunąć kolektor dolotowy na swych sworzniach.
Zdemontować zespół kolektor dolotowy - moduł przepustnicy.
Zatkać otwory wlotu powietrza.
Zdemontować uszczelkę kolektora dolotowego powietrza.

UWAGA : Odzyskać poduszki gumowe (silentbloki) (w "b").

2. Montaż

PILNE : Wymienić uszczelkę kolektora dolotowego powietrza.

Odkorkować otwory wlotowe powietrza.



Rysunek : B1HP1B9C



Rysunek : B1HP22TC

Page 2 of 3

C5 - B1HGDQP0 - Demontaż-montaż : Kolektor dolotowy powietrza

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B1HGDQP0&refaff=B1HGDQP0

Podłączyć złącze w miejscu " c".
Wprowadzić kolektor dolotowy na sworznie.
Ustawić zespół kolektor dolotowy - moduł przepustnicy (nowa uszczelka).

UWAGA : Sprawdzić poprawność ustawienia poduszek (silentbloków) w miejscu "b".

Zamontować śruby mocujące (8).

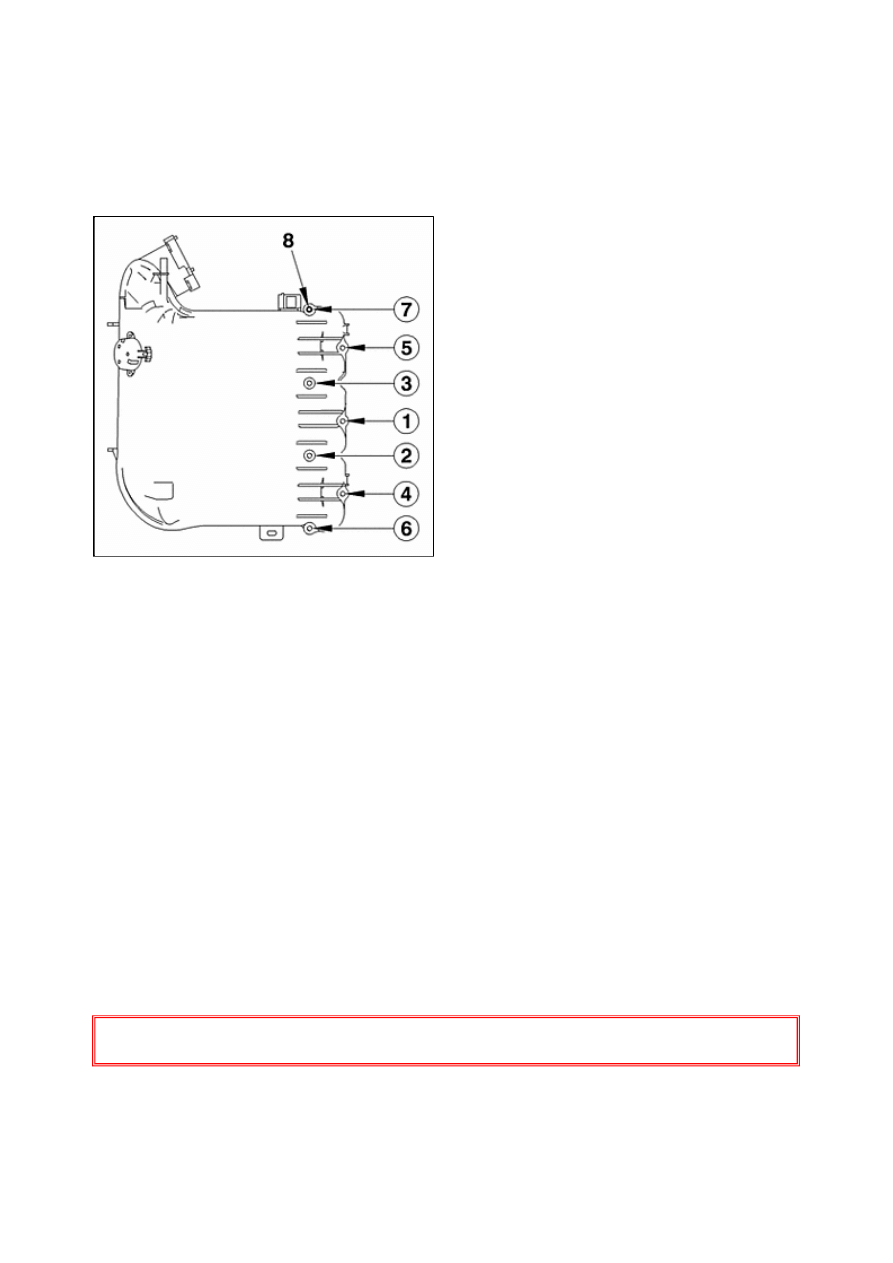

Metoda dokręcania :



Dokręcić wstępnie momentem 0,4 ± 0,1 daNm (kolejność od 1 do 7)



Dokręcenie momentem 0,8 ± 0,1 daNm (kolejność od 1 do 7)

Umieścić na właściwym miejscu wiązkę przewodów silnika (7) i jej rynienkę ochronną.
Zacisnąć :



Rynienkę ochronną wiązki przewodów silnika w miejscu "a"



Spinka (1)

Podłączyć złącze modułu przepustnicy (3).
Połączyć :



Przewód rurowy wspomagania hamowania (2)



Rurkę odsysania par oleju przy module przepustnicy



Przewód kanistra

Zdemontować :



Moduł filtra powietrza (6)



Tuleję powietrza (4)

Podłączyć rurkę odsysania oparów oleju do rury powietrznej.
Podłączyć czujnik temperatury (5).
Wykonywać czynności w kolejności odwrotnej do demontażu.
Podłączyć akumulator.

PILNE  :  Wykonać  operacje,  przewidziane  po  ponownym  podłączeniu  akumulatora  (patrz  opis  odpowiedniej
operacji).



Rysunek : B1HP1BBC
