DEMONTA  - MONTA  : OBUDOWA DOZOWNIKA POWIETRZA DOLOTOWEGO

PILNE : Przestrzega  zalece  dotycz cych bezpiecze stwa i czysto ci.

1. Demonta

UWAGA : Po wylaczeniu zaplonu : Poczeka  15 minut przed od czeniem akumulatora, aby zapewni

zapami tanie wczytywa  poszczególnych kalkulatorów.

Od czy  akumulator .
Zdemontowa  stylizowan  os on  silnika .

Zdemontowa  :

Opaska (3)

ruba mocuj ca (2)

Zdemontowa  t umik (1).
Przesun  t umik zgodnie z osi  kolektora turbospr arki .



Rysunek : B1BPRS6D

Page 1 of 3

207 (A7) - B1HGJ2K1 - Demonta  - Monta  : Obudowa dozownika powietrz...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGJ2K1&refaff=B1HGJ2K1

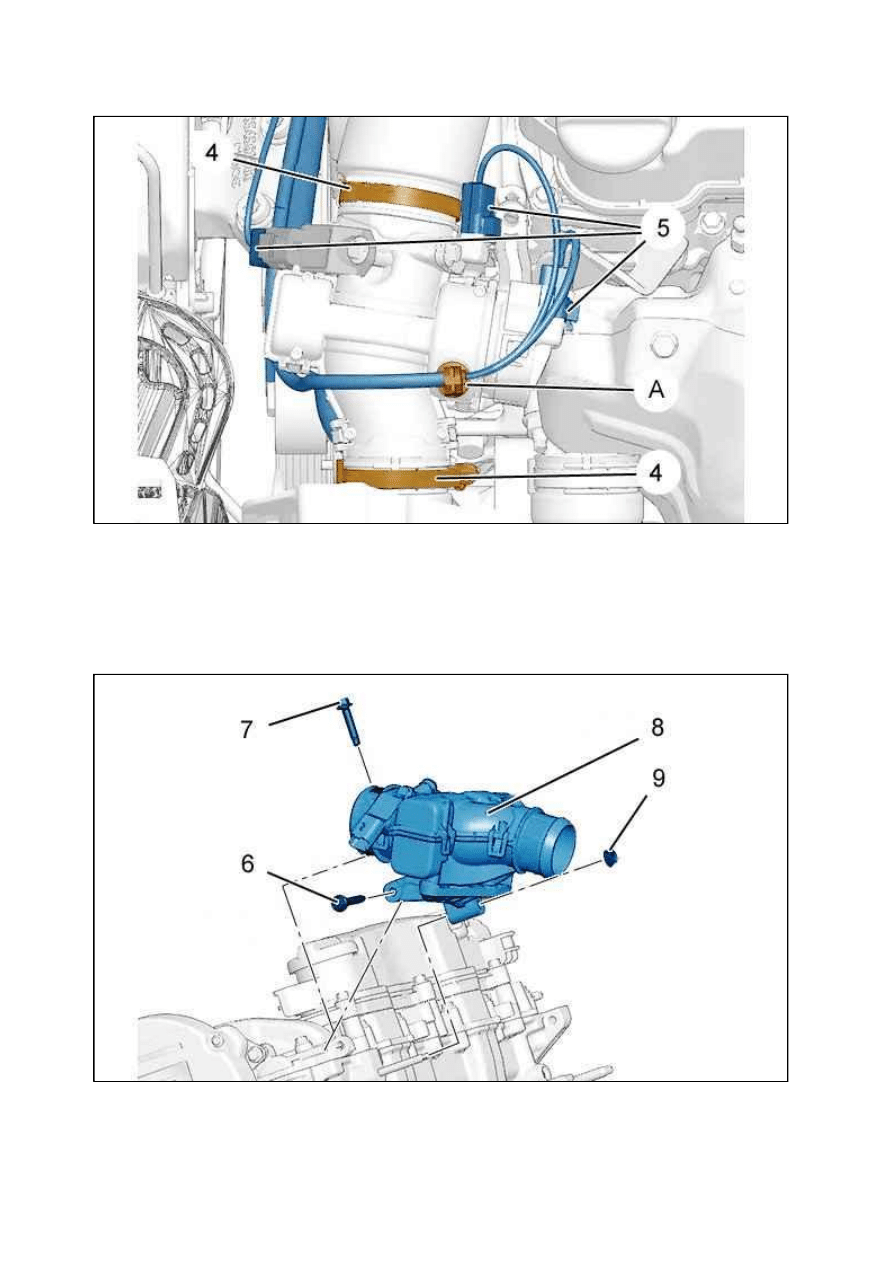

Wypi  wi zk  elektryczn  (W "A").
Roz czy  z cza (5).
Poluzowa  opaski (4).
Wypi  i odsun  przewody powietrzne .

Zdemontowa  :

ruby mocuj ce (6), (7)



Rysunek : B1BPRS7D



Rysunek : B1HP2CFD

Page 2 of 3

207 (A7) - B1HGJ2K1 - Demonta  - Monta  : Obudowa dozownika powietrz...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGJ2K1&refaff=B1HGJ2K1

Nakr tka (9)
Modu  dozownika powietrza (8)

2. Monta

Zamontowa  :

Modu  dozownika powietrza (8)

ruby mocuj ce (6), (7) ; Dokr canie na 0,9 ± 0,2 danm

Nakr tka (9) ; Dokr canie na 0,9 ± 0,2 danm

Po czy , pod czy  i zamocowa  wi zki i z cza dochodz ce do obudowy dozownika powietrza .

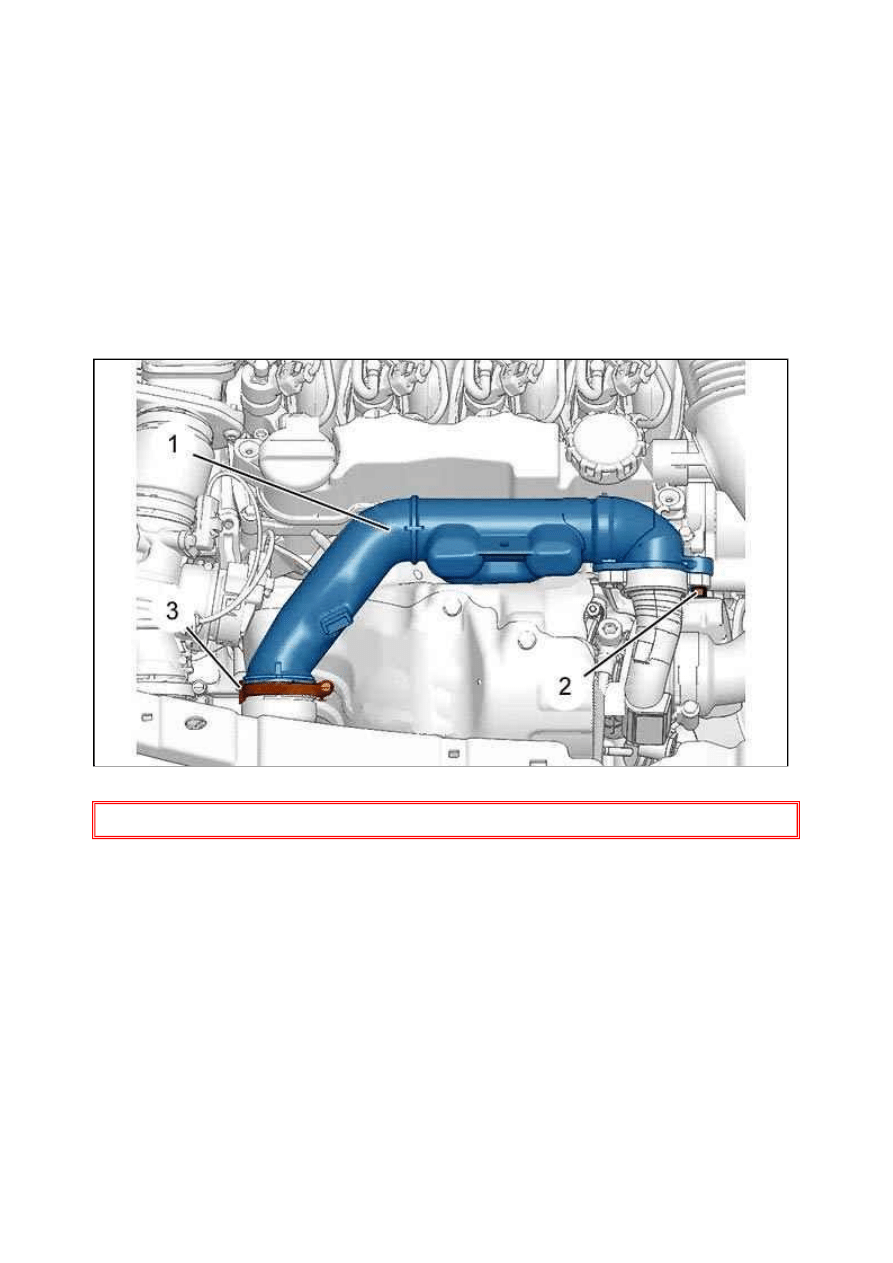

PILNE : W trakcie monta u nasmarowa  okr y pier cie  uszczelniaj cy t umika olejem silnikowym.

Zamontowa  :

umik szumów ssania (1)

Opaska (3)

ruba (2) ; Dokr cenie momentem 0,6 ± 0,15 daNm

Zamontowa  stylizowan  os on  silnika .

Pod czy  akumulator.



Rysunek : B1BPRS6D
