Wymiana serwa hamulca Vectra B DTL

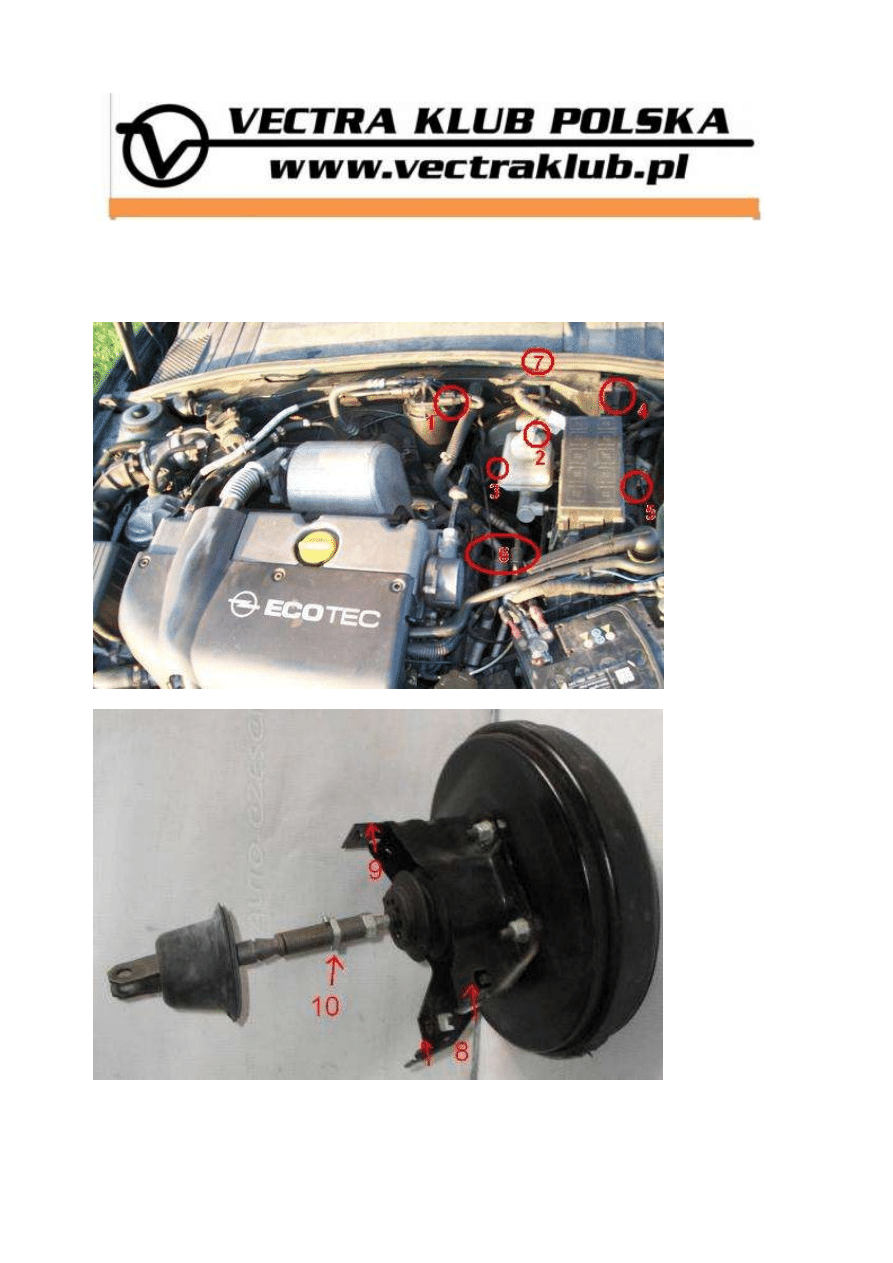

1) odłączamy wtyczkę elektryczną od filtra paliwa i wyciągamy cały filtr w górę. (1)
2) odkręcamy od grodzi mocowanie do filtra. (klucz 13)
3) odłączamy wtyczkę elektryczną od zbiorniczka płynu hamulcowego. (2)
4) Wyciągamy przewód podciśnienia z serwa - mocno pociągnąd - można pomóc sobie płaskim
wkrętakiem. (3)
5) Odłączamy wtyczkę elektryczną wysuwając zabezpieczenie w górę (4) - lepszy widok na śrube
mocująca serwo
6) Odłączamy wtyczkę elektryczną podnosząc metalowe zabezpieczenie w górę i wyciągamy pod dużym
kątem (5) - dzięki temu wężyk idący do pompy hamulcowej ma więcej luzu.
7) Spinamy sobie opaskami rurki od klimatyzacji aby było więcej miejsca do manewrowania (6)
8) Odkręcamy śruby od mocowania serwa. Dwie śruby na dole z tyłu serwa wkręcone w górę (8) - może
byd ciężko jeżeli gwinty są brudne. Dojście jest kiepskie. Mi najłatwiej było odkręcid lewą śrubę lewą ręką
kluczem oczkowym. Prawą śrubę prawą ręką kluczem nasadowym na grzechotce. Górną śrubę (9)
znajdziemy pod plastikowa osłoną filtra przeciw pyłkowego, dodatkowo zaślepiona jest gumowym
korkiem (7)
9) Odkręcamy pompę hamulcową od serwa - dwie śruby. Ściągamy ją z serwa uważając na uszczelkę i na
przewody hamulcowe.
10) przenosimy się do środka auta i dobieramy się do pedału hamulca - zdejmujemy osłonę nad pedałami
i wyciągamy kanał nawiewu na nogi.
11) odhaczamy sprężynę z pedału hamulca, wyciągamy zabezpieczenie na tulejce mocującą pedał z
serwem i rozłączamy.
12) teraz należy zdjąd zabezpieczenie na sworzniu od serwa do hamulca (10) - można to zrobid od środka
auta ale wtedy możemy zgubid zawleczkę - powinna spaśd na ziemię, lub zrobid to od komory silnika
wysuwając serwo na tyle, aby dało się zdjąd zawleczkę. Rozłączamy bo inaczej nie damy rady wyciągnąd
serwa.
13) wyciągamy serwo - tu będzie trochę gimnastyki ale zdemontowany wcześniej uchwyt filtra paliwa
powinien dad nam teraz więcej swobody.
14) Odkręcamy serwo od uchwytu i przykręcamy nowe.
15) składamy wszystko w odwrotnej kolejności. Zawleczkę od sworznia serwa do pedału można wygodnie
założyd od komory silnika.
16) Po złożeniu wszystkiego należy ustawid czujnik pedału hamulca.







Opracował pietreksz
