DEMONTAŻ - MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WAHACZA

TYLNEGO ZAWIESZENIA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Przyrządy

przyrząd

Oznaczenie Oznaczenie

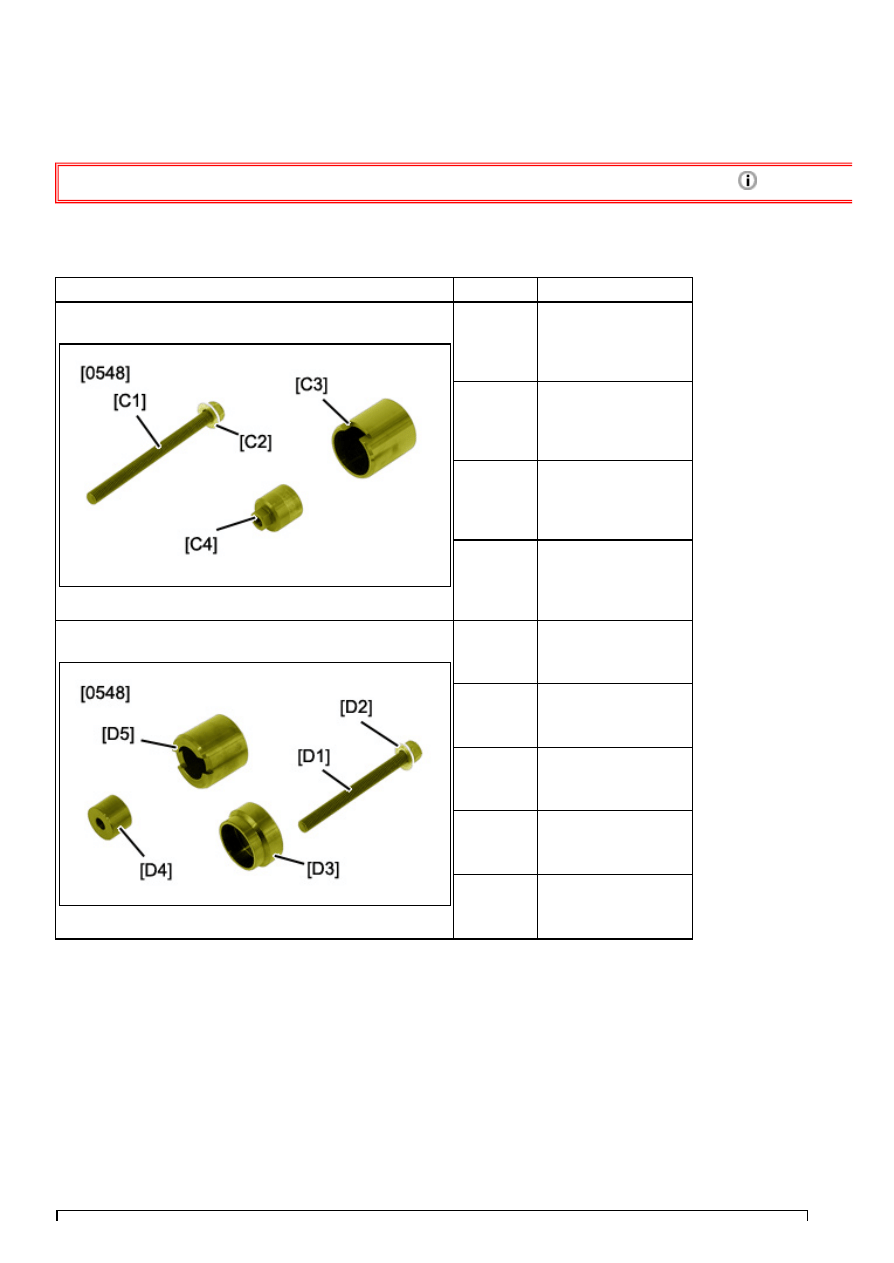

Rysunek : E5AB0JXT

[0548-C1] Śruba prowadząca

[0548-C2] Podkładka M12

[0548-C3] tulejka do demontażu

[0548-C4] trzpień do demontażu

Rysunek : E5AB0JYT

[0548-D1] Śruba prowadząca

[0548-D2] Podkładka M12

[0548-D3] Lampa przenośna

[0548-D4] Prowadnik montażowy

[0548-D5] Tuleja montażowa

2. Demontaż

Zdemontować górny wahacz tylnego zawieszenia.
Unieruchomić górny wahacz tylnego zawieszenia w imadle wyposażonym w miękkie nakładki szczęk.

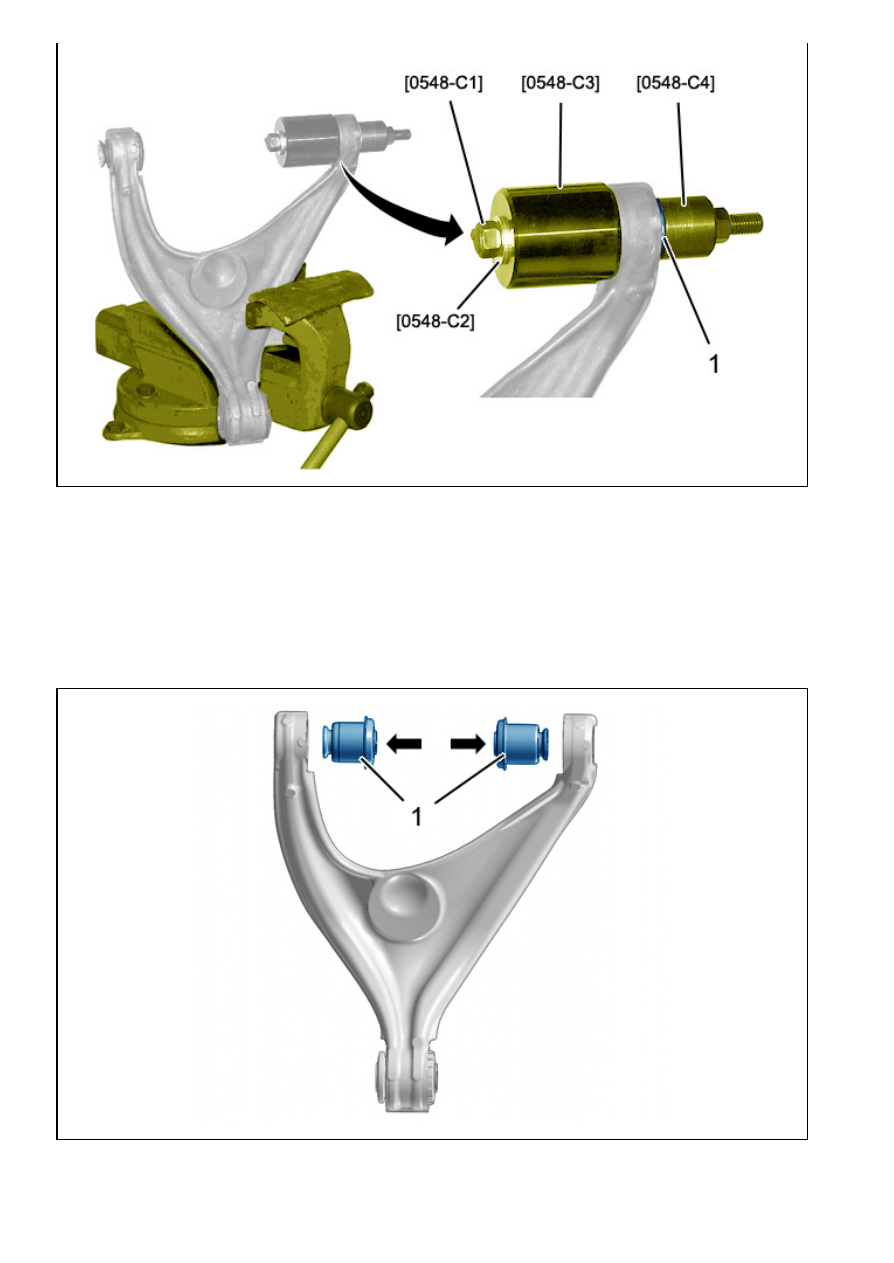

Rysunek : B3DG08JD

Zamontować przyrządy [0548-C1], [0548-C2], [0548-C3] i [0548-C4] na przegubie elastycznym (1).
Wyciągnąć przegub elastyczny (1) wkręcając śrubę [0548-C1].
Powtórzyć operację w odniesieniu do przeciwległego przegubu elastycznego.

3. Montaż

Rysunek : B3DP0CMD

UWAGA : Wyłącznie przeguby elastyczne (1), po stronie poprzeczki tylnej osi mogą być wymieniane.

UWAGA : Zachować kierunek montażu.

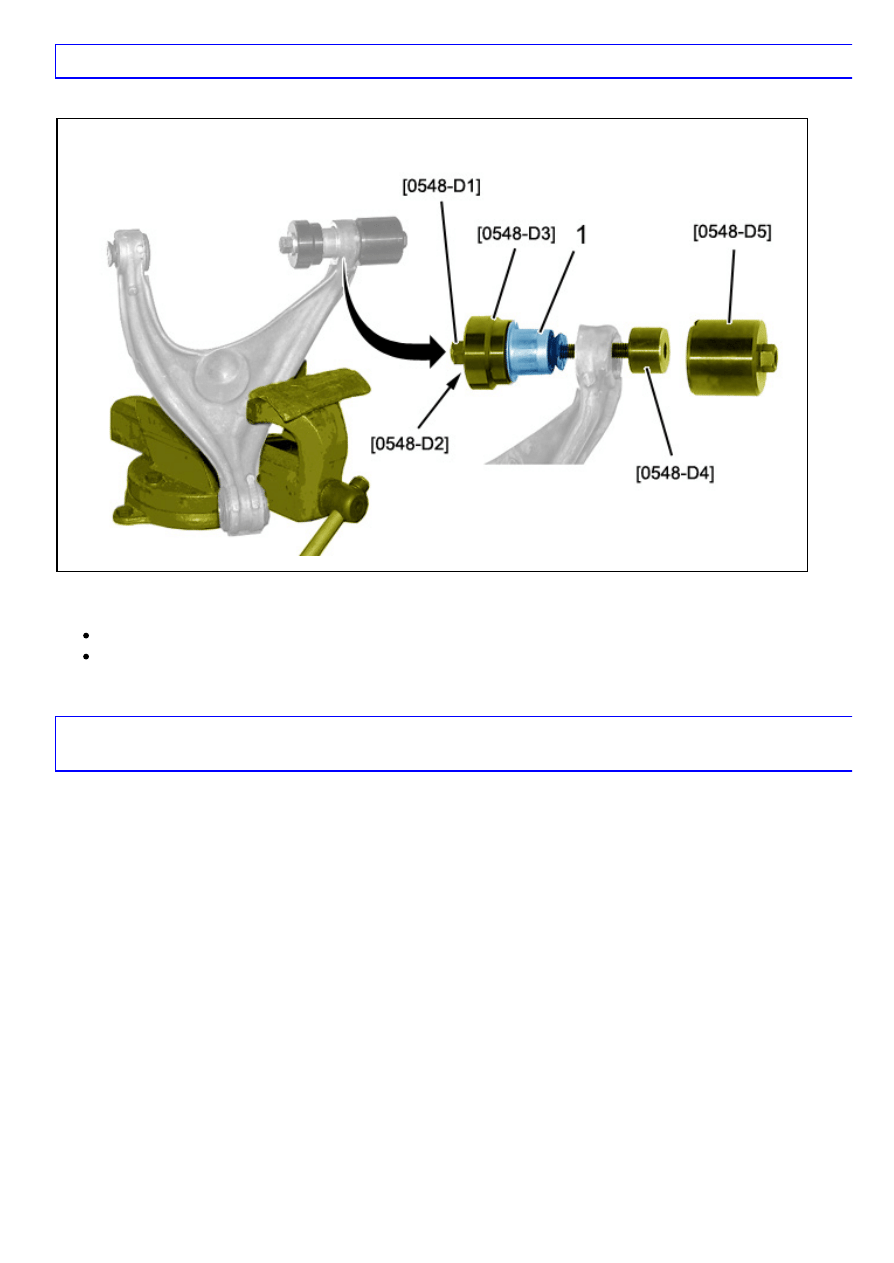

Rysunek : B3DG08MD

Zmontować :

Przegub elastyczny (1)
Przyrządy [0548-D1], [0548-D2], [0548-D3], [0548-D4] i [0548-D5]

Dokręcać śrubę [0548-D1] aż do osadzenia przegubu elastycznego (1) na swoim miejscu.

UWAGA  :  Montaż  elastycznej  tulei  metalowo  gumowej  wykonuje  się  z  wciskiem.Jeżeli  tuleja  metalowo  gumowa
montuje się lużno,wymienić górne ramię wahacza.

Powtórzyć operację w odniesieniu do przeciwległego przegubu elastycznego.
Zamontować górny wahacz tylnego zawieszenia.
