DEMONTA  - MONTA  : WALEK ROZRZADU

1. Oprzyrz dowanie specjalne

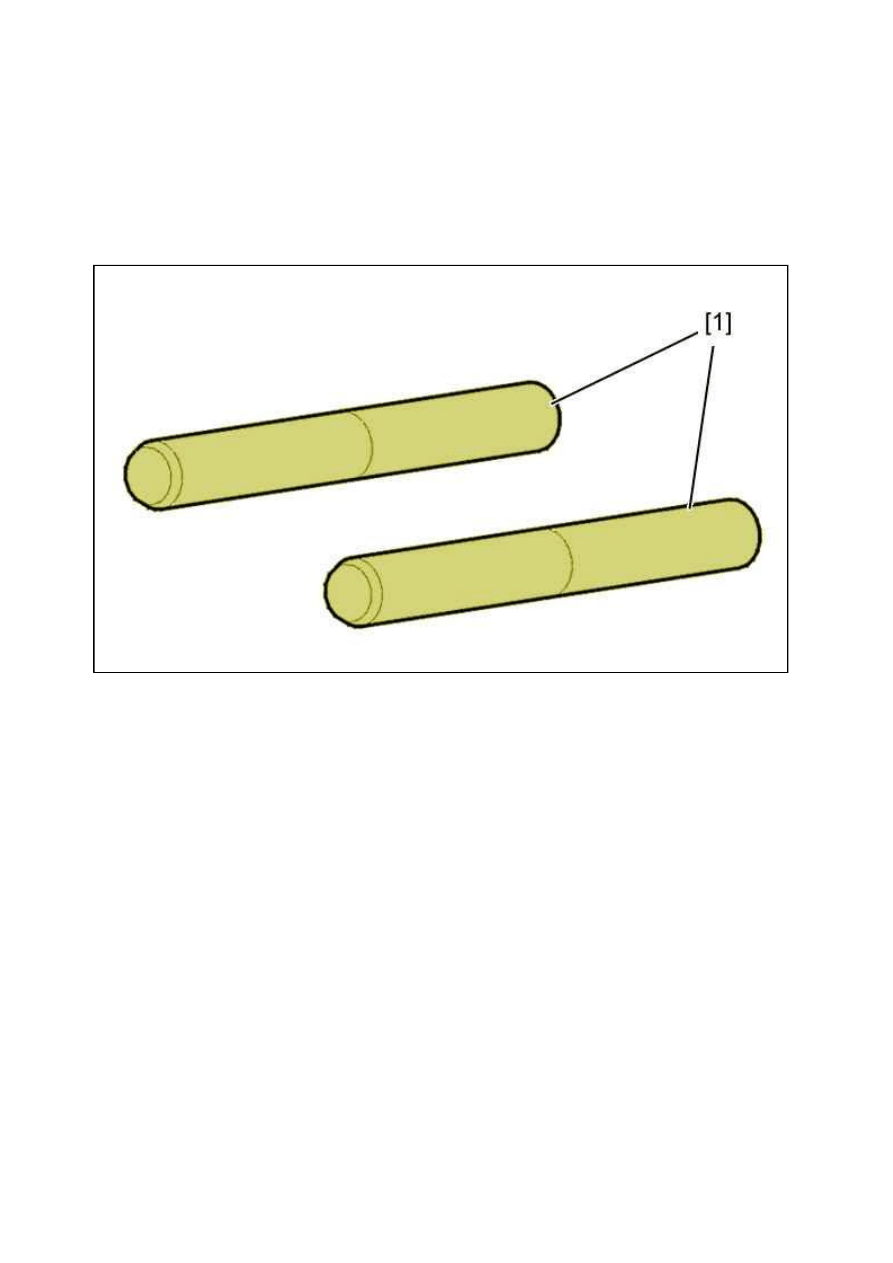

[1] Przyrz d do ustawiania obudowy wa ka rozrz du (-).0194-N.



Rysunek : E5AP36RD

Page 1 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

[2] Przyrz ddo podtrzymywania kó  pasowych wa ka rozrz du 1 860 765 000 (Skrzynka (-).0191).

2. Demonta

UWAGA : Po wy czeniu zap onu odczeka  15 minut przed od czeniem akumulatora (Aby zapewni
zapami tanie zaprogramowania poszczególnych kalkulatorów).

Od czy  akumulator .
Zdemontowa  stylizowan  os on  silnika .




Zdemontowa  pasek rozrz du

   .

Zamontowa  prawy po redni wspornik silnika .
Zdemontowa  :

Elektrozawór recyrkulacji spalin



Górna os ona termiczna kolektora wydechowego





Rysunek : E5AP36SD

Zdemontowa  pasek nap du osprz tu

 .

Zdemontowa  elastyczny pasek nap du osprz tu

 .

Zdemontowa  obudow  podwójnego dozownika powietrza dolotowego

 .

Page 2 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

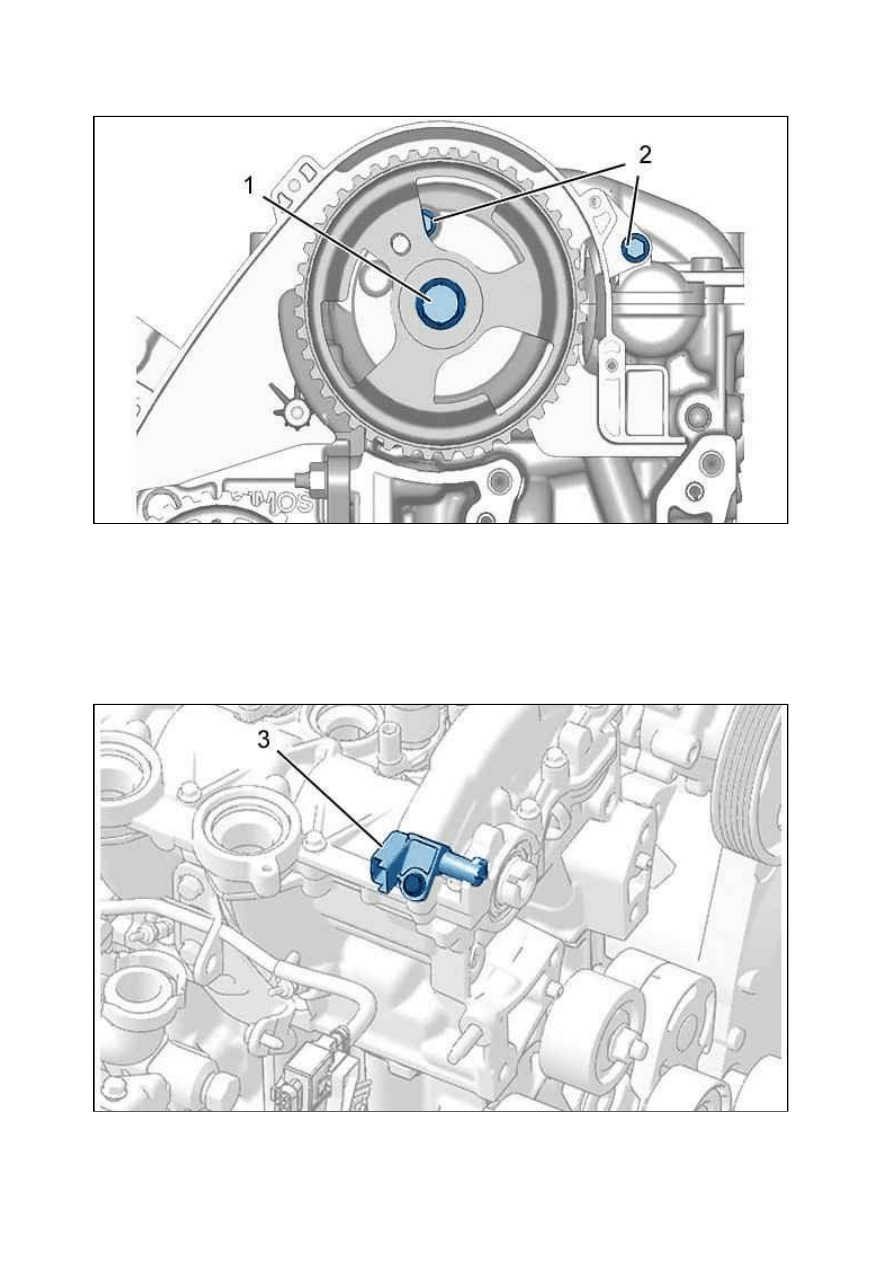

Zdemontowa  ; Przy pomocy przyrz du [2] :

Mocowanie (1)
Ko o pasowe wa ka rozrz du
Mocowania (2) os ony

Os ona zabezpieczaj ca

Zdemontowa  :



Rysunek : B1EP1PRD



Rysunek : B1DP1Z9D

Page 3 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

Czujnik po enia wa ka rozrz du (3)

Pompa pró niowa



Filtr oleju nap dowego



Wspornik filtra oleju nap dowego

Wtryskiwacze



Zdemontowa  :

mocowania obudowy pokryw  ysk wa ków rozrz du
Obudowa pokryw  ysk wa ka rozrz du



Rysunek : B1DP1ZAD

Page 4 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

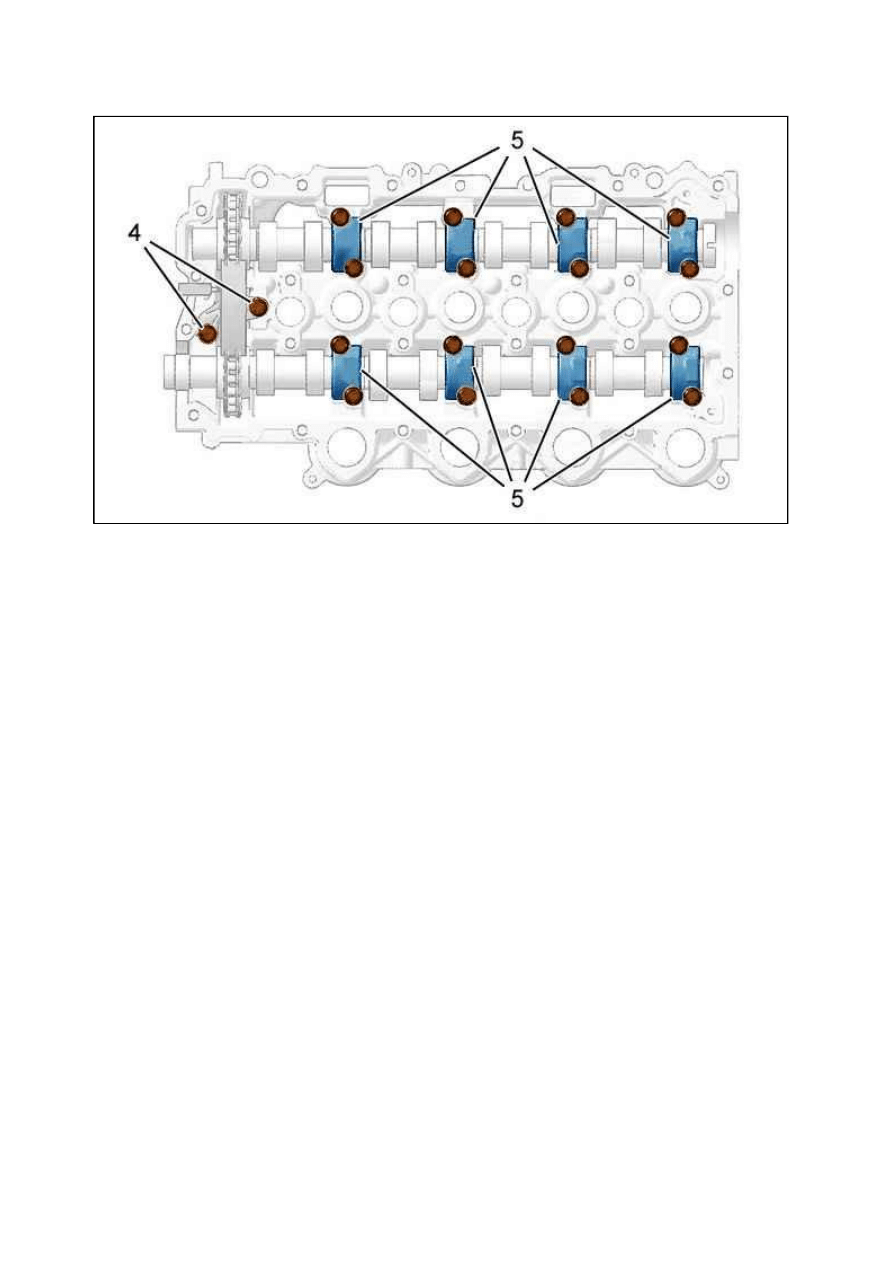

Zdemontowa  :

ruby (4) napinacza  cucha wa ka rozrz du

ruby pokryw  ysk (5)

Wa ki rozrz du

Pier cie  uszczelniaj cy

3. Monta



Rysunek : B1DP1ZBD

Page 5 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

PILNE : Spinki mocuj ce maj  podtrzyma  d wignie na miejscu podczas monta u obudowy pokryw

ysk : Umieszczenie spinki w "a" mi dzy d wigniami (7) i popychaczami hydraulicznymi (6) w celu

utrzymania d wigni na swoim miejscu w trakcie monta u obudowy pokryw  ysk.

UWAGA : Zamówi  spinki w dziale cz ci zamiennych (Spinka : Oznaczenie 0910.38).

Naoliwi  :

Korpusy popychaczy zaworów

wignie sterowania zaworów

Sprawdzi  czy popychacze swobodnie obracaj  si  w g owicy .

Zamontowa  spink  mocuj

 d wigni rolkowych na popychaczach

 .

Zamontowa  d wignie sterowania zaworów wraz z popychaczami hydraulicznymi zgodnie z fabrycznym
po eniem.

UWAGA : Sprawdzi  prawid owe dzia anie d wigni rolkowych na popychaczach przed zamontowaniem
obudowy pokryw  ysk wa ków rozrz du.



Rysunek : B1DP20XD

Page 6 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

Na

cuch (10) wa ka rozrz du na ko a z bate wa ków rozrz du (8), (9).

Umie ci  naprzeciw siebie ogniwa oznaczone czarnym kolorem "b", "d" z oznaczonymi z bami "c", "e" kó
nap dowych wa ków rozrz du (8), (9).
Naoliwi  pokrywy  ysk wa ków rozrz du (5).

Zamontowa  :

Zespó

cucha (10) wa ka rozrz du, napinacza (11)

cucha wa ka rozrz du i wa ków rozrz du

(8) i (9) na obodowie pokryw  ysk wa ków rozrz du
Pokrywy  ysk wa ka rozrz du (5)

PILNE : Sprawdzi , czy ogniwa zaznaczone na czarno "b" i "d" znajduj  si  naprzeciwko z bów
oznaczonych "c" i "e" kó  z batych nap du wa ków rozrz du ; W przeciwnym razie powtórzy  operacj
monta u wa ków rozrz du.



Rysunek : B1EP1TLD

Page 7 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

Zamontowa  :

rub mocuj cych  ysko (5)
ruby (4) napinacza  cucha wa ka rozrz du

3.1. Regulacja

cucha wa ka rozrz du

Zamontowa  :

Ko o pasowe wa ka rozrz du

ruba (1)

Zablokowa  ko o pasowe wa ka rozrz du ; Przy pomocy przyrz du [2].
Zdemontowa  przyrz d [2].
Wykona  40 obrotów wa ków rozrz du.

PILNE : Sprawdzi , czy ogniwa zaznaczone na czarno "b" i "d" znajduj  si  naprzeciwko z bów

oznaczonych "c" i "e" kó  z batych nap du wa ków rozrz du : W przeciwnym razie powtórzy  operacj
monta u wa ków rozrz du.

Zdemontowa  :

ruba (1)

Ko o pasowe wa ka rozrz du

3.2. Operacje wspólne

Wyczy ci  powierzchni  uszczelki przy pomocy  rodka do usuwania osadów DECAPLOC -DECAPJOINT.
Nie u ywa  narz dzi  ciernych lub ostrych.



Rysunek : B1DP1ZBD

Page 8 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

Szczelno  mi dzy blokiem obudow  pokryw  ysk wa ków rozrz du "f" oraz g owic  zapewnia
pasta uszczelniaj ca (E10)

   .

Nanie  niewielk  warstw  pasty uszczelniaj cej na obrze a powierzchni uszczelki.

UWAGA : Uwa

, aby nie zatka  kana ów zasilaj cych oleju napinacza hydraulicznego

cucha

rozrz du past  uszczelniaj

 (W "f").



Rysunek : B1DP20YD



Rysunek : B1DP1ZED

Page 9 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

Za

 przyrz dy [1].

Zamontowa  górn  obudow  pokryw (12) wa ka rozrz du ; Przy pomocy przyrz dów [1].

, a nast pnie stopniowo dokr ca ruby mocuj ce w podanej kolejno ci.

PILNE : Dokr canie na 1 ± 0,1 danm.

Zamontowa  pier cie  uszczelniaj cy

 .

Zdemontowa  przyrz dy .
Na zewn trznej stronie pier cienia uszczelniaj cego nie mo e by adnych  ladów oleju.

Zamontowa  :

Pompa pró niowa



Wspornik filtra oleju nap dowego

Filtr oleju nap dowego



Wtryskiwacze



Mocowania (2) os ony
Ko o pasowe wa ka rozrz du

Dokr ci rub  (1) na 4,5 ± 0,4 danm ; Przy pomocy przyrz du [2].
Sprawdzi  z cza powietrza turbospr arki .



Zamontowa  scalony system dolotowy

 .

Zamontowa  czujnik po enia wa ka rozrz du (3).

3.3. Regulacja czujnika po enia wa ka rozrz du

Poluzowa rub  mocuj

 czujnik po enia wa ka rozrz du (3).

Przesun  czujnik po enia wa ka rozrz du (3) do oporu do ko a pasowego wa ka rozrz du.
Dokr ci rub  mocuj

 czujnik po enia wa ka rozrz du (3).



Rysunek : B1DP20ZD

Zamontowa  obudow  podwójnego dozownika powietrza dolotowego

 .

Page 10 of 11

207 (A7) - B1DG7XK1 - Demonta  - monta  : Walek rozrzadu

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1DG7XK1&refaff=B1DG7XK1

Za pomoc  wiert a okre li  odleg

 "A" mi dzy czujnikiem po enia wa ka rozrz du (3) oraz górn

obudow  pokryw (12) wa ka rozrz du .
Poluzowa rub  mocuj

 czujnik po enia wa ka rozrz du (3).

Umie ci  wiert o o  rednicy "A" + 1 mm mi dzy czujnikiem po enia wa ka rozrz du (3) i górn  obudow

pokryw (12) wa ka rozrz du .
Przesun  czujnik do oporu w kierunku wiert a .
Dokr ci rub  mocuj

 czujnik po enia wa ka rozrz du (3) ; Dokr canie na 0,2 danm.

3.4. Uzupe niaj ce operacje

Zamontowa  elektrozawór recyrkulacji spalin

   .

Zamontowa  prawy po redni wspornik silnika .

Zamontowa  pasek rozrz du

   .




Pod czy  akumulator.



Rysunek : B1DP210D

Zamontowa  pasek nap du osprz tu

   .

Zamontowa  elastyczny pasek nap du osprz tu

 .
