Schemat przedstawia w zarysie procedurę sprawdzania projektu styków pasa o rurowym
przekroju kwadratowym, prostokątnym lub okrągłym. Uwzględniono śrubowe styki doczołowe,
ze śrubami nie spręŜonymi. Przy ściskaniu trzeba spełnić dwa wymagania: dobry kontakt
pomiędzy powierzchniami i właściwe usytuowanie elementów. Przedstawiona procedura
odnosi sie do styków rozciąganych, jednakŜe jest równieŜ bezpieczna i zachowawcza w
odniesieniu do styków ściskanych.

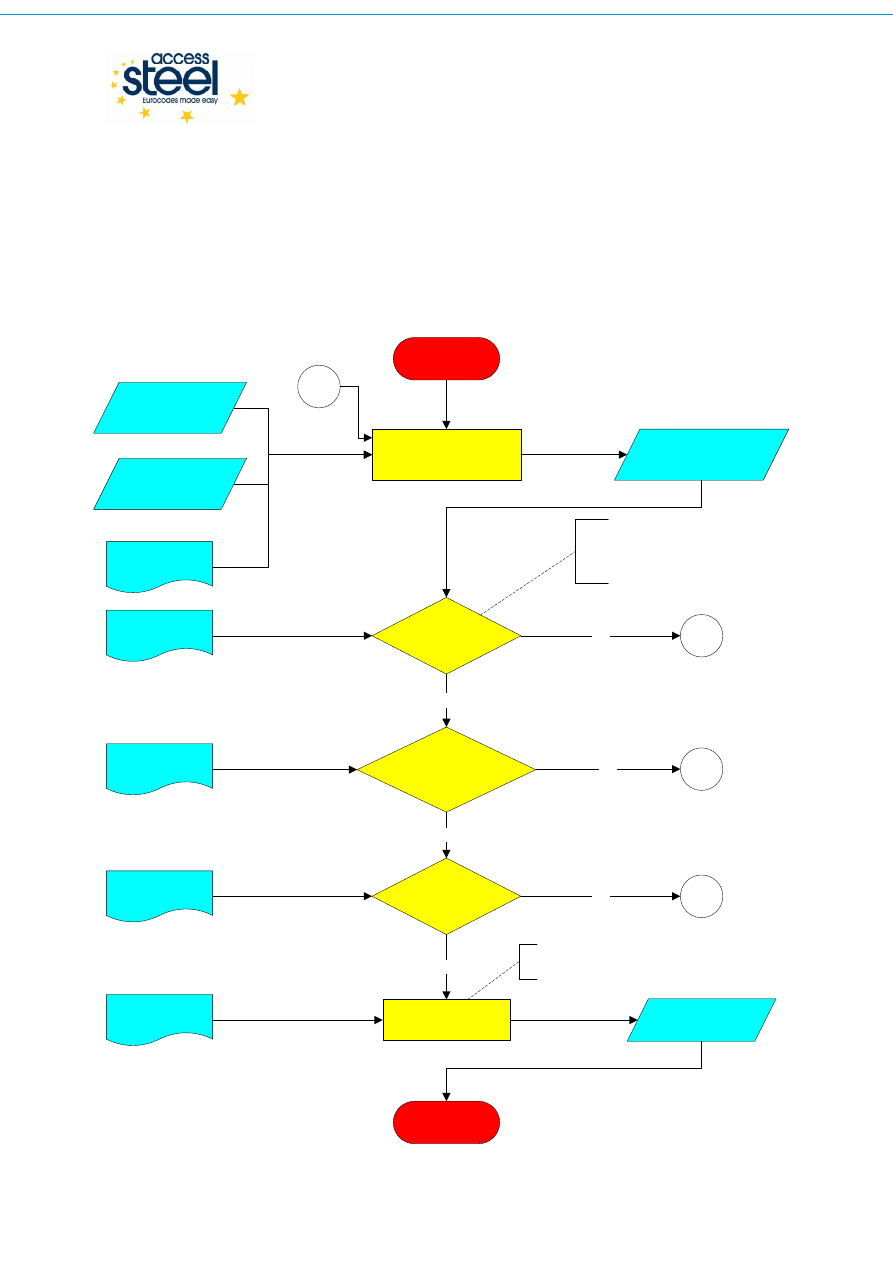

Schemat blokowy: Projektowanie styków pasów konstrukcji rurowych

SF029a-PL-EU

Schemat blokowy: Projektowanie styków pasów konstrukcji
rurowych

Start

Dane

przekroju
rurowego

Przyjmij t

p

, p, liczbę śrub i

ich średnicę oraz

odległość od krawędzi

e

i

Skompetuj

geometrie styku

SN044

Siła

rozciągająca

w styku

Koniec

SN044

A

Zaprojektuj spoiny

a

Uplastycznienie

blachy doczołowej

OK ?

Do A

Zniszczenie śrub

z uplastycznieniem blach

doczołowych OK ?

Do A

Zniszczenie śrub

w porządku ?

Do A

To sprawdzenie nie jest wymagane

w odniesieniu do rur prostokątnych

z powodu ograniczeń grubości

blach doczołowych

Nie

Tak

Nie

Nie

Tak

Tak

SN044

SN044

SN044

Zapewnij pełną

wytrzymałość spoin

1

Schemat blokowy: Projektowanie styków pasów konstrukcji rurowych
