Instrukcja do ćwiczenia 14.



Temat ćwiczenia: Badanie podstawowych kładów sterowania elektropneumatycznego cz. 1.



Cel ćwiczenia: Celem ćwiczenia poznanie budowy i zasady działania podstawowych układów
                         sterowania elektropneumatycznego


1.

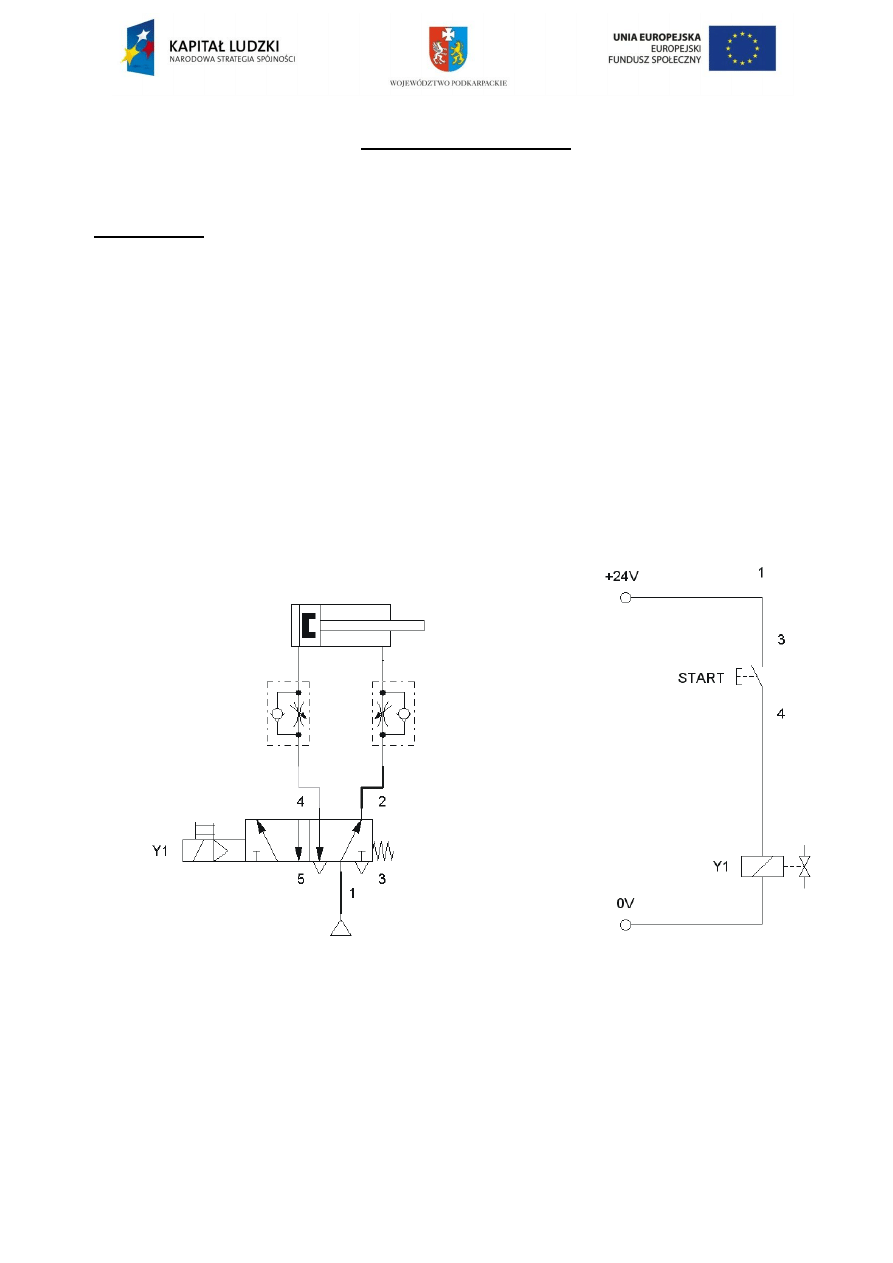

Układ sterowania bezpośredniego siłownikiem pneumatycznym dwustronnego działania.

a)  W programie symulacyjnym zbuduj i przetestuj układ sterowania elektropneumatycznego

siłownikiem dwustronnego działania przedstawiony poniżej.

b)  Zadanie sygnału sterującego START powoduje wysunięcie siłownika. Siłownik będzie

wysunięty dokąd będzie zadany sygnał sterujący

c)  Po zbudowaniu i przetestowaniu układu w programie symulacyjnym, zbuduj układ

sterowania na płycie montażowej, wykorzystując rzeczywiste elementy.












Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

 2 z 7

2

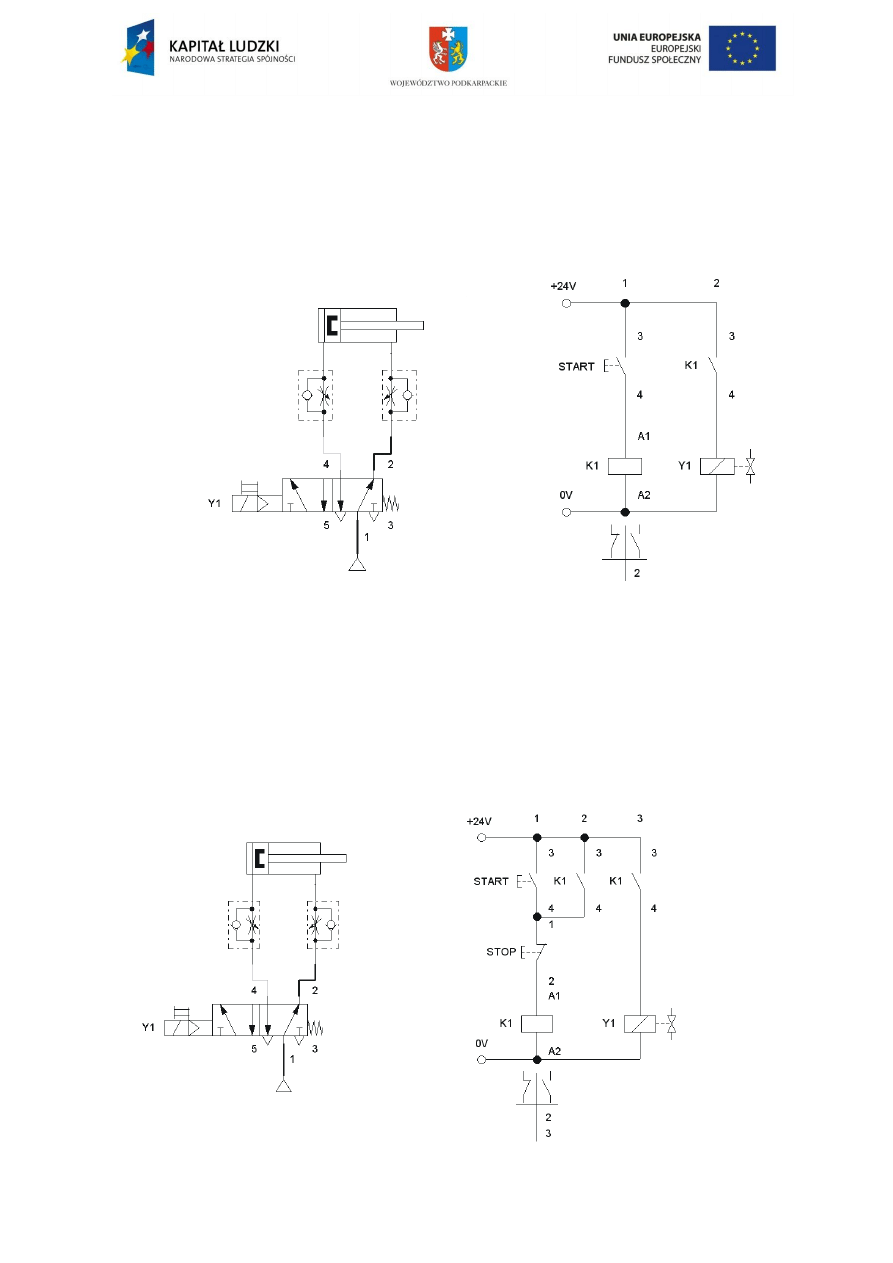

Układ sterowania pośredniego siłownikiem pneumatycznym dwustronnego działania.

a)  W programie symulacyjnym zbuduj i przetestuj układ sterowania elektropneumatycznego

siłownikiem dwustronnego działania przedstawiony poniżej.

b)  Zadanie sygnału sterującego START powoduje wysunięcie siłownika. Siłownik będzie

wysunięty dokąd będzie zadany sygnał sterujący

c)  Po zbudowaniu i przetestowaniu układu w programie symulacyjnym, zbuduj układ

sterowania na płycie montażowej, wykorzystując rzeczywiste elementy.



3

Sterowanie z podtrzymaniem – dominacja STOP

a)  W programie symulacyjnym zbuduj i przetestuj układ sterowania elektropneumatycznego

siłownikiem dwustronnego działania przedstawiony poniżej.

b)  Zadanie chwilowe sygnału sterującego START powoduje wysunięcie siłownika. Zadanie

chwilowe sygnału STOP powoduje wsunięcie siłownika. Dominuje STOP.

c)  Po zbudowaniu i przetestowaniu układu w programie symulacyjnym, zbuduj układ

sterowania na płycie montażowej, wykorzystując rzeczywiste elementy.









Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

 3 z 7

4

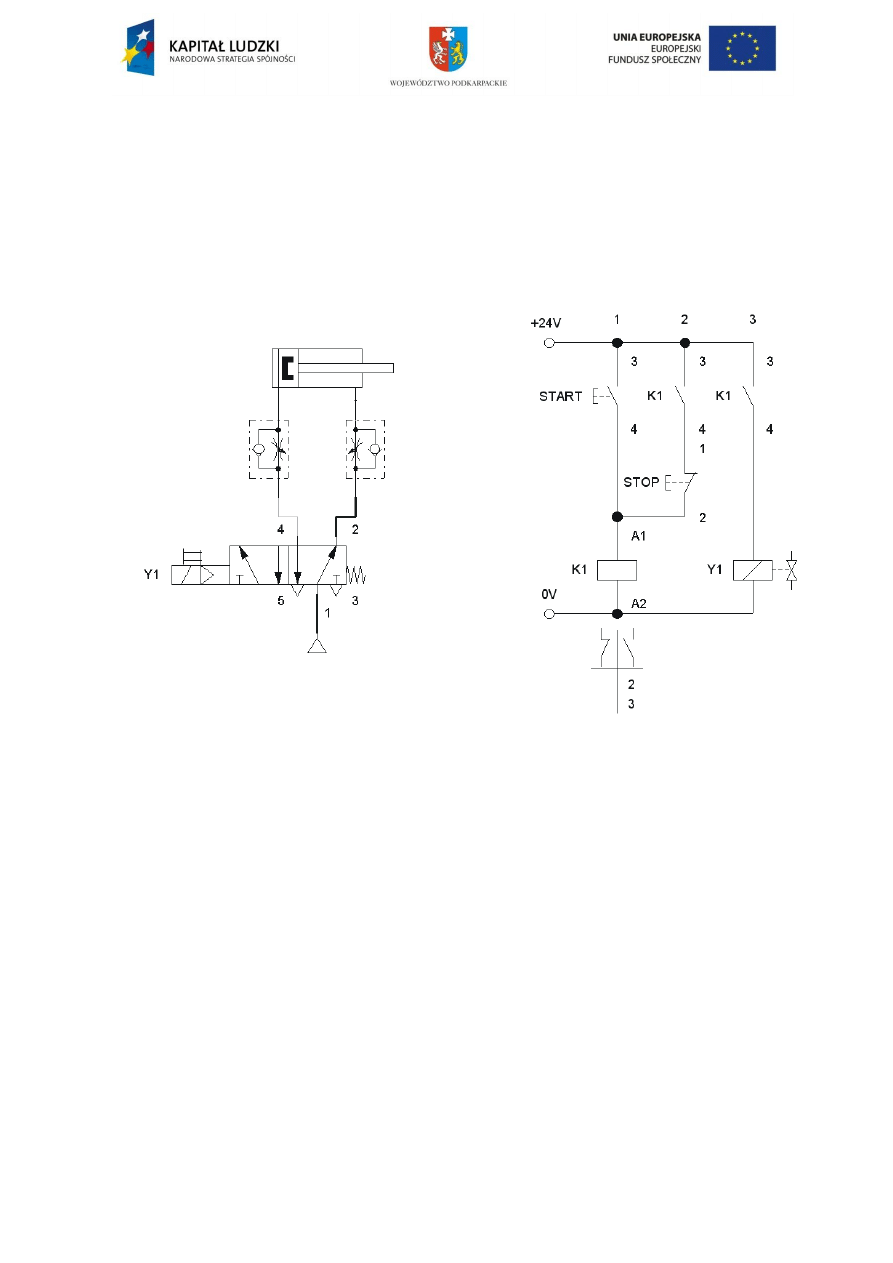

Sterowanie z podtrzymaniem – dominacja START

a)  W programie symulacyjnym zbuduj i przetestuj układ sterowania elektropneumatycznego

siłownikiem dwustronnego działania przedstawiony poniżej.

b)  Zadanie chwilowe sygnału sterującego START powoduje wysunięcie siłownika. Zadanie

chwilowe sygnału STOP powoduje wsunięcie siłownika. Dominuje START.

c)  Po zbudowaniu i przetestowaniu układu w programie symulacyjnym, zbuduj układ

sterowania na płycie montażowej, wykorzystując rzeczywiste elementy.





5.

Rozwiązanie do ćwiczenia powinno zawierać:



- zbudowane i uruchomione układy sterowania elektropneumatycznego w programie
  symulacyjnym;
- zbudowane i uruchomione układy sterowania elektropneumatycznego z elementów
  rzeczywistych na płycie montażowej;
- wnioski końcowe i uwagi;

6.

Uwagi do wykonania ćwiczenia.



- przed wykonaniem ćwiczenia zapoznaj się dokładnie z tematem zadań;
- zapoznaj się dokładnie z instrukcją BHP stanowiska ćwiczeniowego;
- zapoznaj się dokładnie z instrukcją BHP stanowiska ćwiczeniowego;
- zapoznaj się z instrukcją użytkowania zespołu przygotowania sprężonego powietrza;










Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

 4 z 7



KARTA DO REALIZACJI ĆWICZENIA



Imię

Nazwisko

Grupa

Rok szkolny









OCENA:





7  Wnioski i uwagi













Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

 5 z 7

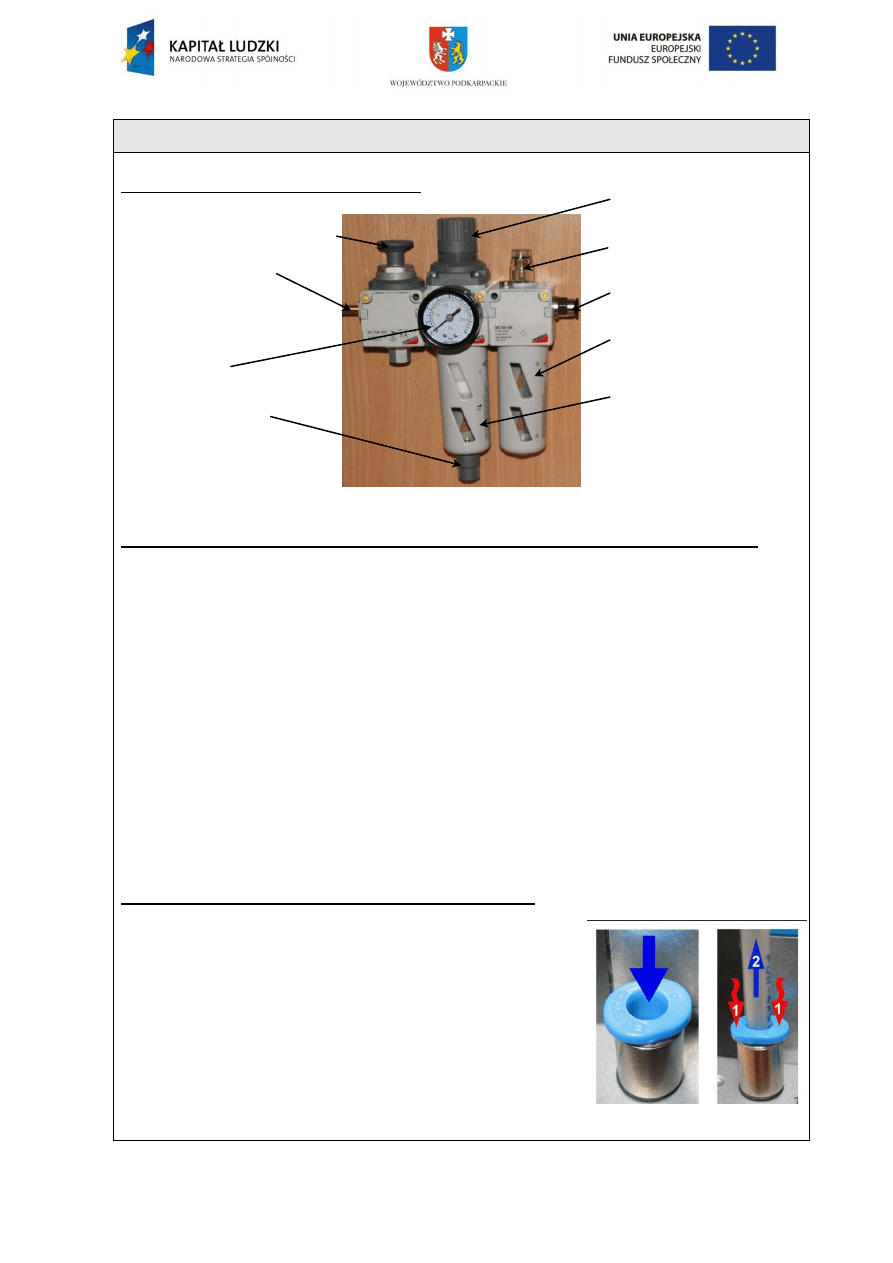

Instrukcja użytkowania zespołu przygotowania sprężonego powietrza.


Budowa zespołu sprężonego powietrza.






Instrukcja uruchomienia i kalibracji zespołu przygotowania sprężonego powietrza.





Przed przystąpieniem do ćwiczenia sprawdź stan zespołu przygotowania sprężonego
powietrza. Szczególną uwagę zwróć na stan filtra 9oraz poziom oleju w naolejaczu 8.





Wszystkie nieprawidłowości zgłoś nauczycielowi.





Upewnij się, że przyłączony jest przewód zasilający 2 oraz przewód wyjściowy
powietrza 7.





Przed włączeniem głównego zaworu zasilającego w instalacji sprężonego powietrza
wyłącz zawór odcinający 1 przez przełączenie grzybka w pozycje dolną (OFF).





Włącz główny zawór odcinający w instalacji sprężonego powietrza a następnie włącz
zawór odcinający 1 przez przełączenie grzybka do góry (OF).





Ustaw za pomocą pokrętła reduktora ciśnienia 5, wartość ciśnienia roboczego 5 bar.
Nastawione ciśnienie odczytaj na manometrze 3.





Ustaw ilość oleju smarującego powietrze przy pomocy śruby regulacyjnej 6





Po zakończeniu ćwiczenia wyłącz powietrze przy pomocy zaworu odcinającego 1,
przełączając grzybek zaworu do dołu (OFF).

Montaż przewodów pneumatycznych w szybkozłączu.

Montaż przewodów pneumatycznych dokonujemy za pomocą
szybkozłącza, wciskając przewód pneumatyczny 2 w otwór
szybkozłącza. Demontażu przewodu pneumatycznego
dokonujemy przez naciśniecie pierścienia 1 i wyjęcie
przewodu pneumatycznego 2 w kierunku zaznaczonym na
rysunku przy pomocą strzałki.

Nie wolno na siłę wyciągać przewodu pneumatycznego!

W razie problemów należy powiadomić nauczyciela.

1 – zawór odcinający powietrze

2– zasilanie powietrza

3 – manometr

4 – zawór odstojnika

5 – regulacja ciśnienia

6 – regulacja naolejacza

7 – wyjście powietrza

8 – naolejacz

9 – filtr powietrza





Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

 6 z 7



INSTRUKCJA BHP NA STANOWISKU ĆWICZENIOWYM


1.

Przed rozpoczęciem pracy:


Uczeń powinien:



  szczegółowo  zapoznać  się  ze  stanowiskową  instrukcją  bhp  znajdującą  się  na

stanowisku pracy;



  zapoznać się z dokumentacją techniczną stanowisk;



  zapoznać się z instrukcją wykonania ćwiczeni;



  sprawdzić sprzęt i urządzenia do ćwiczeń;



  wysłuchać  szczegółowego  instruktażu  i  uwag  nauczyciela.  Ewentualne  nieścisłości

dotyczące przebiegu wykonywanych czynności wyjaśnić tak, by realizowane zadanie
przebiegało w sposób bezpieczny;



  przygotować niezbędny sprzęt, narzędzia i pomoce;



  w  przypadku,  gdy  uczeń  czuje  się  źle  powinien  niezwłocznie  ten  fakt  zgłosić

nauczycielowi;


   W razie stwierdzenia jakichkolwiek uszkodzeń  ,czy usterek nie wolno  podejmować pracy  na
stanowisku  ćwiczeniowym.  Należy  niezwłocznie  powiadomić    o  tym  fakcie  nauczyciela..
Dopiero po upewnieniu się, że zostały one usunięte uczeń za zgodą nauczyciela może przystąpić
do wykonania zadania.


2.

W czasie pracy uczeń ma obowiązek:





ściśle stosować się do zaleceń nauczyciela;



  przestrzegać stanowiskowej instrukcji bhp;



  podczas  wykonywania  pracy  koncentrować  całą  swoją  uwagę  wyłącznie  na  czynnościach

wykonywanych. Pracować z szybkością odpowiadającą naturalnemu rytmowi pracy;



  materiały używane podczas procesu pracy składować tak, by nie stwarzały żadnych zagrożeń

wypadkowych. Narzędzia powinny być odkładane na ściśle wyznaczone miejsca;


3.

Uczniowi na stanowisku pracy nie wolno:






nie stosować się do szczegółowych instrukcji i zaleceń nauczyciela;





samodzielnie podłączać i uruchamiać urządzeń elektrycznych;





stosować niebezpieczne metody pracy, tak, by stwarzać zagrożenia dla siebie, czy otoczenia,
np. wykonywanie naprawy instalacji, która jest pod napięciem;



  wykonywać prac niezgodnych z przepisami;





wykonywania  przyłączeń,  które  mogą  zmienić  warunki  bezpieczeństwa  w  danym  układzie
elektrycznym;





używać niesprawnych narzędzi, zużytych, zaoliwionych;





pracować bez nakazanych ochron osobistych;





Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

 7 z 7



  wykonywania  wymiany  bezpieczników  topikowych,  czy  też  sprawdzania  napięcia  bez

okularów ochronnych;





wykonywania  przedłużeń,  połączeń  przewodów  ruchomych  nie  za  pomocą  fabrycznie
wykonanych przedłużaczy;





usuwać osłon czy znaków  zabezpieczających;





dotykać przewodów elektrycznych będących pod napięciem;





oświetlać stanowiska pracy lampami przenośnymi o napięciu większym
niż 24 V;





przeszkadzać innym w pracy;





tarasować  przejścia  i  dojścia  do  stanowiska  pracy,  sprzętu  p  poż  i  wyłączników  prądu
elektrycznego;



4.  Po zakończeniu pracy należy:






dokładnie  oczyścić  stanowisko  robocze,  ułożyć  narzędzia  i  przyrządy  pomocnicze  w
miejscach na to przeznaczonych,





oczyścić używane ochrony osobiste i odłożyć je na stałe miejsce ich przechowywania,





upewnić  się  czy  pozostawione  stanowisko  i  urządzenia  nie  stworzą  żadnych  zagrożeń  dla
otoczenia,





przekazać informacje o stanie zaawansowania wykonywanych prac nauczycielowi



  wyłączyć dopływ energii elektrycznej od urządzeń



  uporządkować stanowisko robocze.
