Montagehinweis

Stand:

Autor:

Gültig für:

I-540-1616
Einbausatz Sicherheitsgurt

W. Stahlhofen

29.07.2016

TM 3185 AL / TM 3185 A mit Sicherheitsbügel

Inhaltsverzeichnis

1.

Montage der Komponenten

03

2.

Dokumentation

05









2

Seite

Seite

Zu 1) Montage der Komponenten

3

•

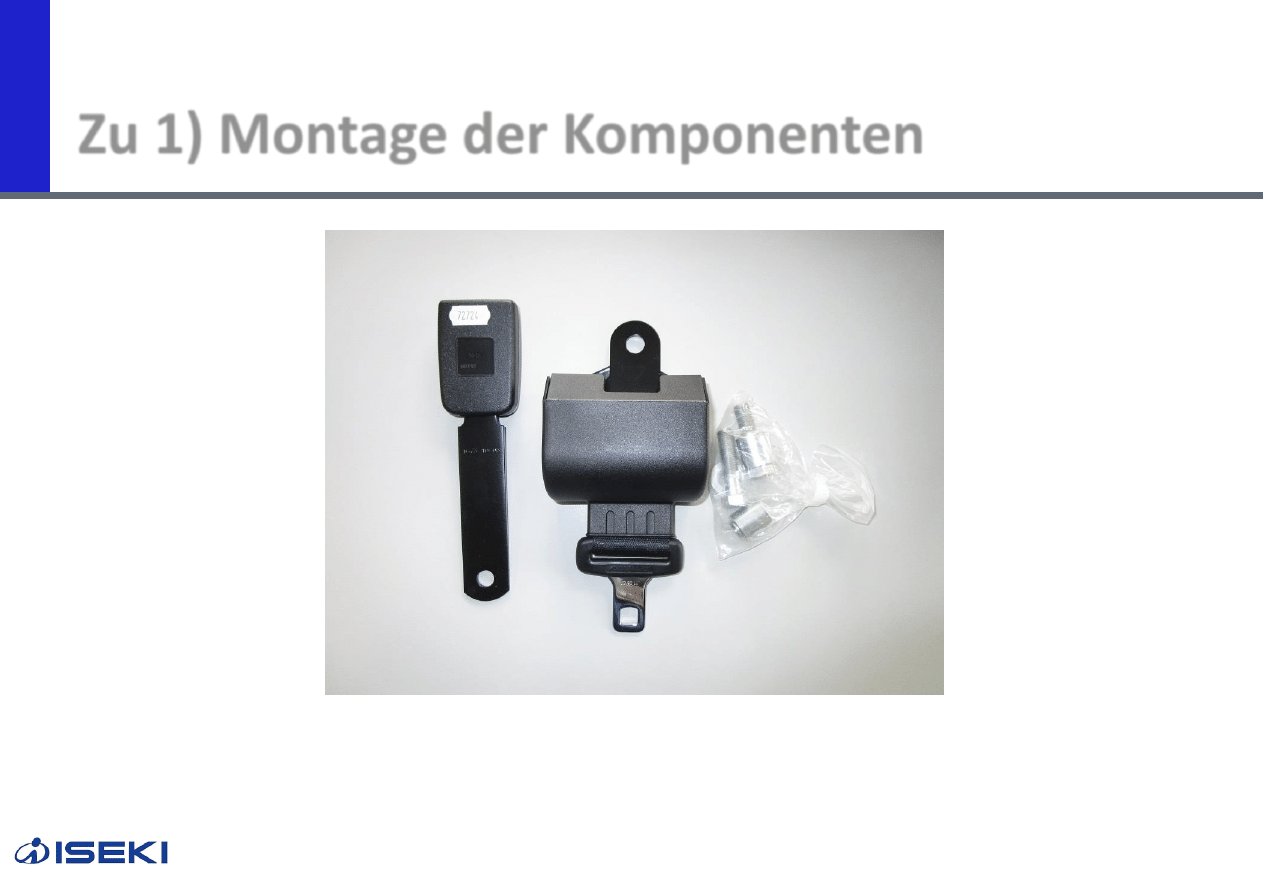

Lieferumfang des Sicherheitsgurt (I-320-6320)
die Montage der Schrauben und Buchsen entfällt.

Zu 1) Montage der Komponenten

4

•

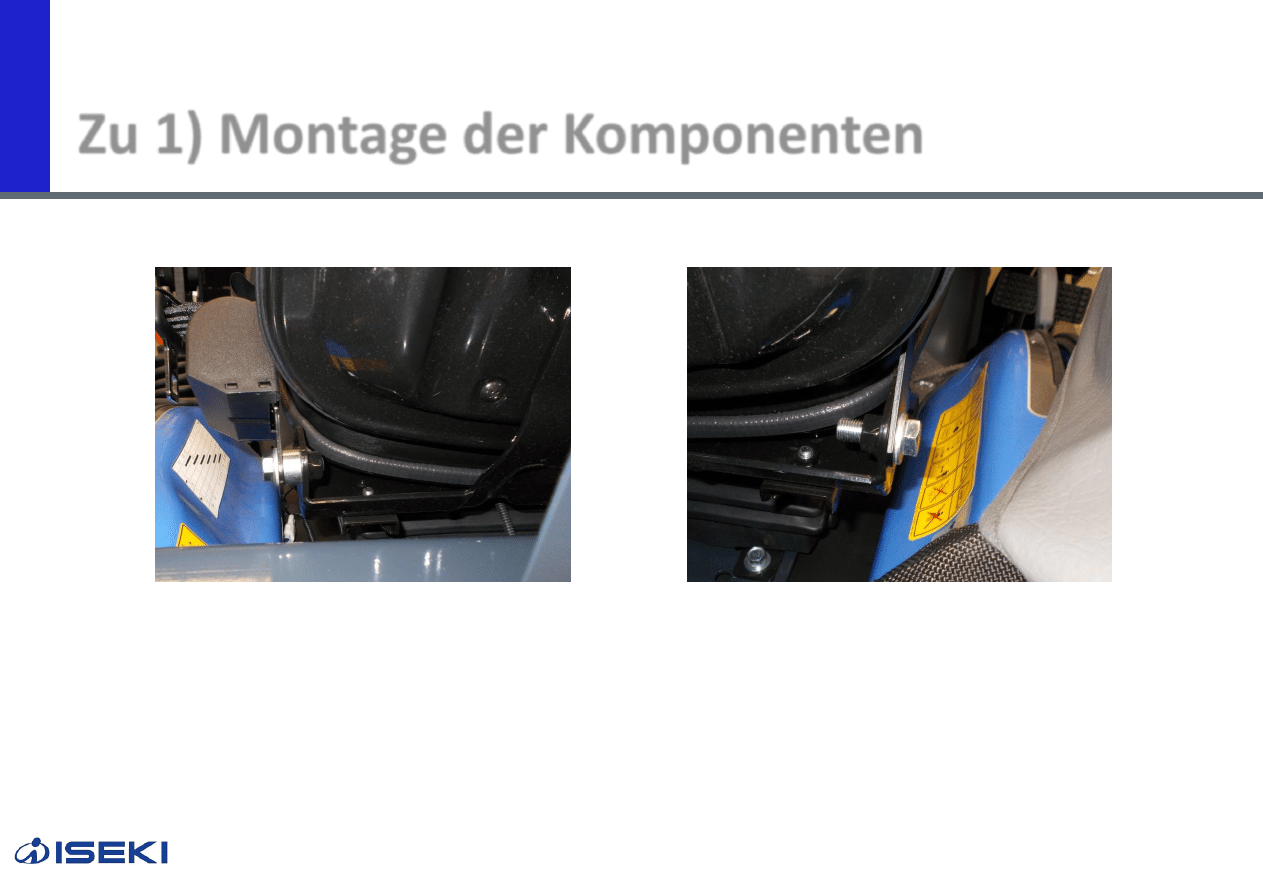

Das Schloss wird mit den Komponenten:
-> Schraube UNF 7/16“ x 1 1/4“( S0933-UNF7/16X1,1/4)
-> U-Scheibe ø12 (U0125-A12)
am Sitz montiert.

•

Der Aufroller wird mit den Komponenten:
-> Buchse D22/d12,5/L11 (ZM-096-70)
-> Schraube UNF 7/16“ x 1 1/4“( S0933-UNF7/16X1,1/4)
-> U-Scheibe ø12 (U0125-A12)
am Sitz montiert.

Zu 2) Dokumentation

5

Freigabe

Datum

Name

Änderung








29.07.2016  W. Stahlhofen
