Montagehinweis

Stand:

Autor:

Gültig für:

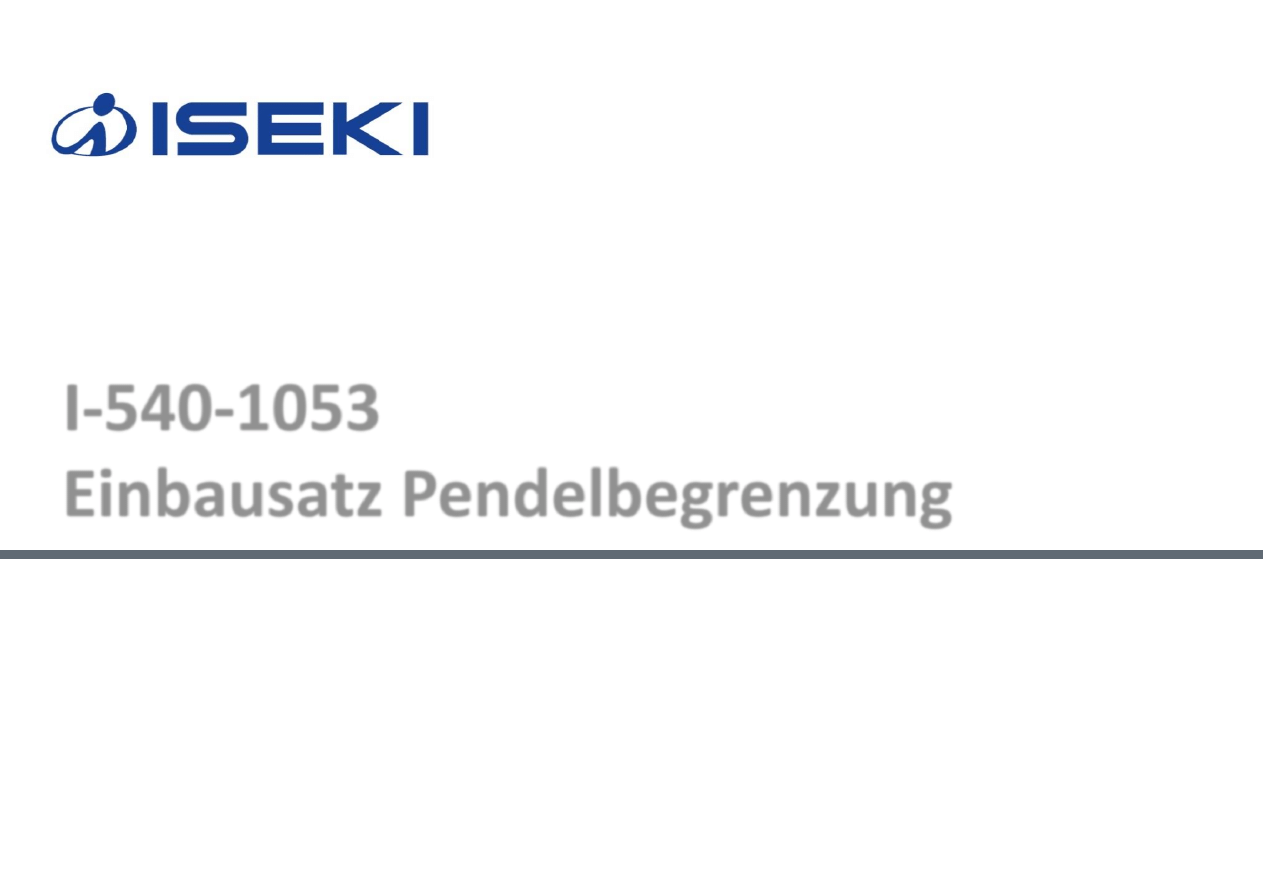

I-540-1053
Einbausatz Pendelbegrenzung

W. Stahlhofen

29.09.2016

TM 3185 A / TM 3185 AL

background image

Inhaltsverzeichnis

1.

Montage der Komponenten

03

2.

Dokumentation

04









Seite

Seite

background image

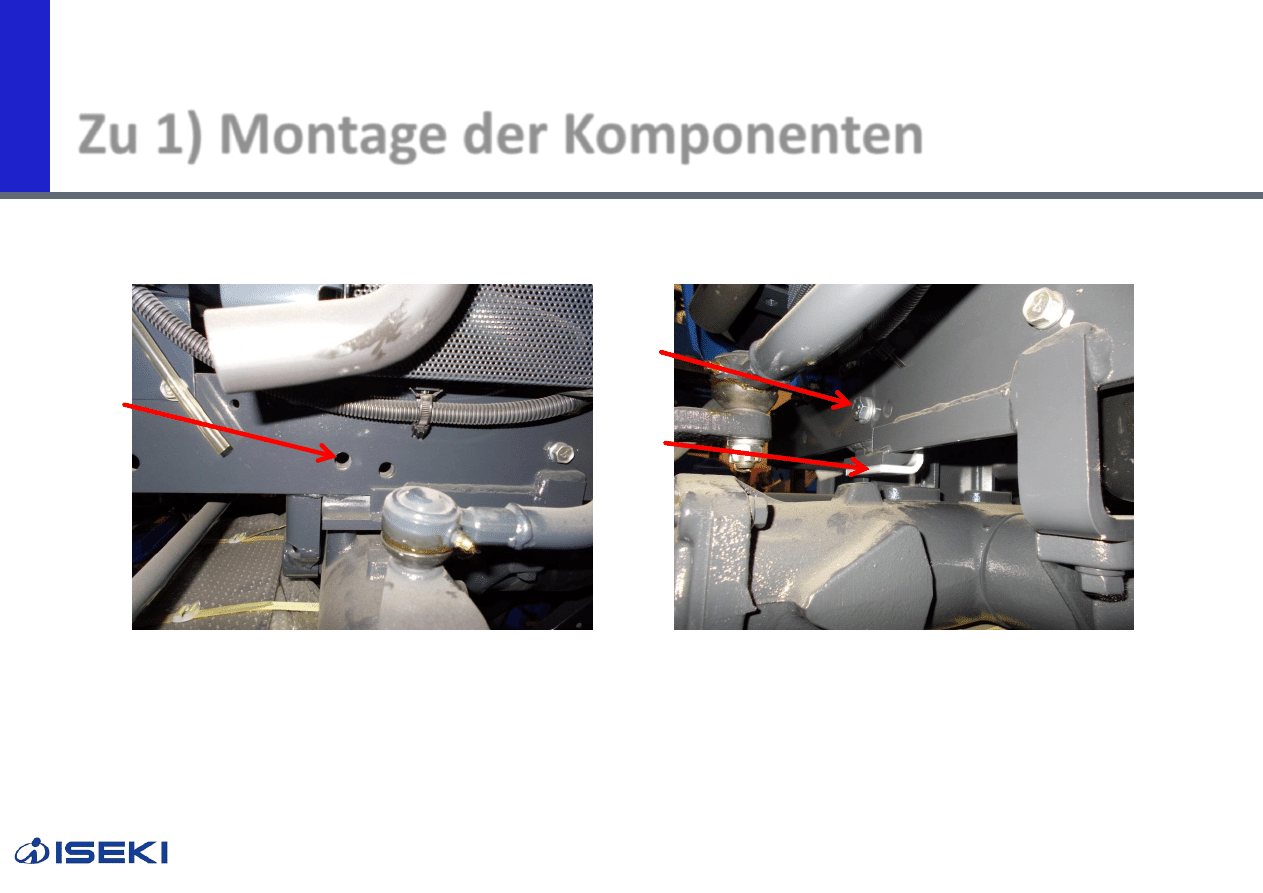

Zu 1) Montage der Komponenten

Die Pendelbegrenzung (I-420-4014) [a] wird
auf beiden Seiten mit je einer Verschraubung [b]:
-> 1x Schraube M12x45 (S0933-M12-045)
-> 1x U-Scheibe ø12 (U0125-A12)
-> 1x RIPP-Lockscheibe (RIP-12,5-24-3,0)
-> 1x Mutter M12 (M0934-M12)
am in der Bohrung [c] Rahmen verschraubt

background image

Zu 2) Dokumentation

Freigabe

Datum

Name

Änderung








29.09.2016  W. Stahlhofen
