Urządzenie do kumulacji i przetwarzania energii elektrycznej

Urządzenie do kumulacji i przetwarzania energii elektrycznej służące do gromadzenia i przetwarzania energii elektrycznej z elektronów występujących w stanie wolnym, a następnie ich zagęszczenia oraz zgromadzenia na okładkach kondensatora a w dalszej części magazynowania w akumulatorze lub w zastosowaniu jako źródło prądu.

Znane są urządzenia do gromadzenia i przetwarzania energii elektronów występujących w naturze emitowanych przez stacje nadawcze a następnie przetwarzania ich za pomocą odpowiednich cewek w sygnał akustyczny nazywane radiami kryształkowymi. Znane są również urządzenia zwane APM zbudowane z zespołu diód i kondensatorów które pozyskując ładunki z powietrza oraz przeciwny ładunek z ziemi są w stanie rozjarzyć diodę led. Znany jest patent Tesli zakładający pozyskiwanie elektronów z atmosfery poprzez antenę połączoną z iskrownikiem i kondensatorem z gruntem i wytwarzanie w ten sposób wyładowań elektrycznych.

Urządzenie do kumulacji i przetwarzania energii elektrycznej zbudowane z anteny połączonej z kondensatorem a w dalszej części z jednym z wyprowadzeń prądnicy.

Drugie wyprowadzenie prądnicy jest połączone poprzez kondensator z iskrownikiem który w dalszej części jest połączony z transformatorem. Jedno z wyprowadzeń transformatora jest połączone z iskrownikiem, natomiast drugie wyprowadzenie jest uziemione do gruntu. Prądnica połączona jest z silnikiem który posiada regulację obrotów za pomocą regulatora obrotów. Załączając silnik uruchamiamy przepływ elektronów z anteny poprzez ruch obrotowy prądnicy i tym samym wymuszamy ich przepływ w kierunku kondensatorów na których się gromadzą. Regulując obroty silnika, przyspieszamy przepływ elektronów i tym samym zwiększamy gęstość prądu który chcemy pozyskać.

Pomiar napięcia i częstotliwości pobieranego prądu jest zrealizowany za pomocą miernika napięcia i częstotliwości umieszczonego na nóżkach kondensatora umieszczonego przy jednym z wyprowadzeń prądnicy.

Aby zobrazować działanie urządzenia przedstawiam poniżej urządzenie w przykładzie wykonania na rysunku RYS 1 wraz z opisem.

Rysunki

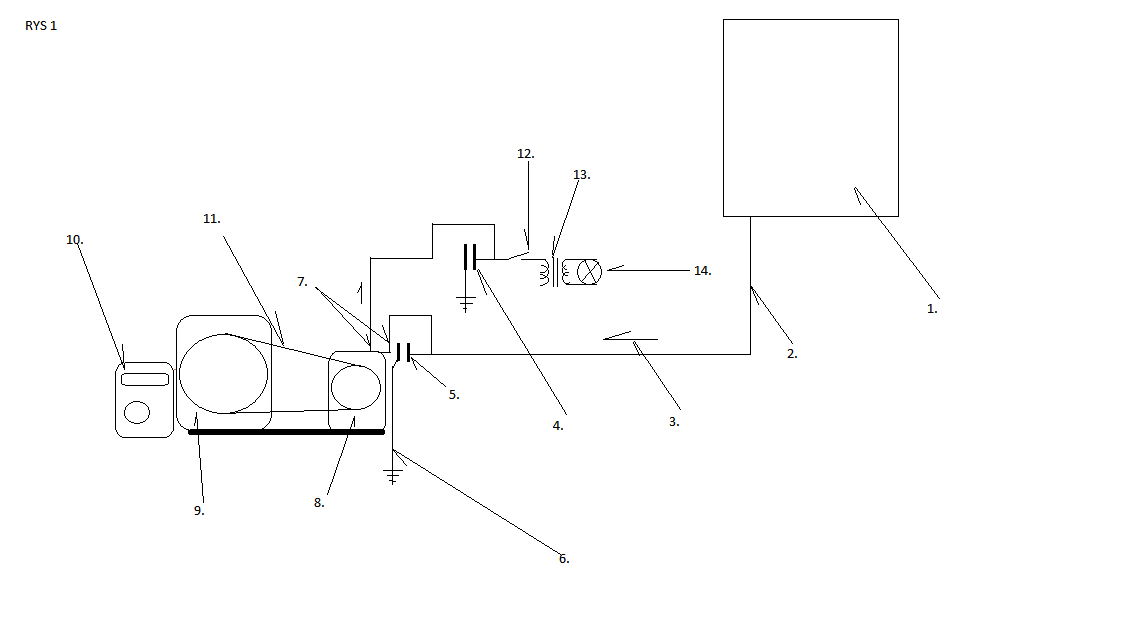

Opis rysunku:

Z anteny (1.) ładunki elektryczne za pośrednctwem przewodu jednożyłowego (2.) są kierowane w kierunku (3.) kondensatora (5.) gdzie na jednej z okładzin gromadzą się ładunki dodatnie płynące z anteny w kierunku wirującej prądnicy (8.) przez jedno z wyprowadzeń elektrycznych (7.) prądnicy. Ładunki ujemne na drugiej okładzinie kondensatora pobierane są z uziemienia (6.) kondensatora.

Drugie z wyprowadzeń elektrycznych prądnicy (7.) jest połączone za pomocą kondensatora (4.) podłączonego analogicznie jak kondensator (5.) przy czym okładzina w której gromadzą się dodatnie ładunki jest połączona z iskrownikiem (12.), który jest w dalszej części połączony z transformatorem (13.) przetwarzającym impulsy elektryczne wysokiego napięcia, na impulsy elektryczne niskiego napięcia które w dalszej części zasilają żarówkę (14.) Zasilanie prądnicy jest zrealizowane przez silnik elektryczny (9.) który jest podłączony z prądnicą za pomocą paska klinowego (11.) Obroty silnika są sterowane za pomocą regulatora obrotów silnika (10.)
