Tok obliczeniowy:

• Dane:

• Ustalanie wartości współczynnika zewnetrznęgo przenoszenia masy:

k_e=0,023

• Ustalanie wartości współczynnika wewnętrznego przenoszenia masy

k_i=3,596*10^-3

• Ustalanie wartości liczby Schmidta

η=1,028*10^-3 kg/m*s

ρ = 1200 k/m³

D=4,7*10^-10 m²/s

• Ustalanie wartości liczby Reynoldsa

• Ustalanie wartości modułu wnikania masy

• Ustalanie wartości współczynnika dyfuzji hydraulicznej

• Ustalanie ogólnego współczynnika przenoszenia masy

• Graficzne rozwiązanie całki oznaczonej w granicach od 8 do 38,4

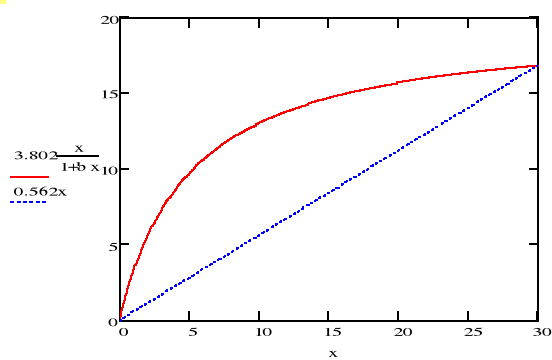

1. sporządzenie wykresu izotermy adsorpcji i linii operacyjnej w celu wyznaczenia stężenia stanu równowagi.

gdzie:

równanie krzywej

X=23,36*C

równanie prostej

• Wyznaczenie współrzędnych zależności (c-c*)^-1=f(c)

c	c*	c-c*	(c-c*)^-1
2	0.2	1,8	0,556
4	0.5	3,5	0,286
6	1	5	0,2
10	2	8	0,125
15	3.5	11,5	0,087
20	6.5	13,5	0,074
25	13	12	0,083
29	23.5	5,5	0,182

• Sporządzenie wykresu zależności (c-c*)^-1=f(c) i wyznaczenie wartości całki oznaczonej

• Obliczenie wysokości frontu adsorpcji

• Obliczenie szybkości migracji frontu sorpcji

• Wyznaczenie wysokości pracy pracy kolumny

T=26,4 dnia

Politechnika Poznańska Wydział Technologii Chemicznej INSTYTUT INŻYNIERII PROCESOWEJ PROJEKT Z ODNOWY WODY - ADSORPCJA Rok akademicki 2006/2007 Rok studiów IV Nr projektu 1 Data oddania 12.2006 Tomasz Wilma Bartosz Czuba Sławomir Kozak Sprawdził Ocena Zwrot

---
