Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z komputerowym systemem zbierania danych oraz z możliwościami przetwarzania tych danych

Układ pomiarowy

Układ pomiarowy składał się z kilku części:

• generatora,

• multimetru cyfrowego,

• komputera.

Wartość średnich mierzonych wartości:

Niepewność typu A:

Niepewność typu B:

(Błąd graniczny zakresu dla pomiaru napięcia [V]=0,04)

(Błąd graniczny zakresu dla pomiaru temperatury [°C]=1)

(Błąd graniczny zakresu dla pomiaru częstotliwości [Hz]=0,0004)

Niepewność łączna:

Niepewność rozszerzona:

Wykresy

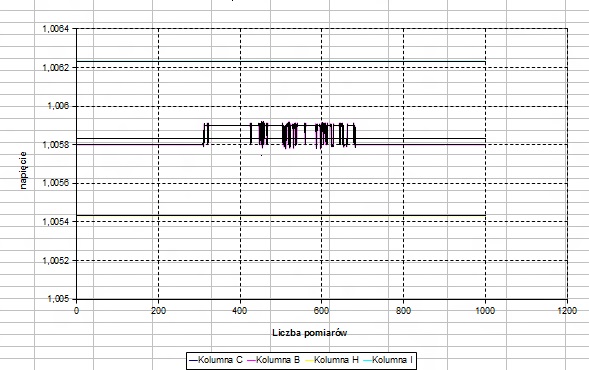

Wykres przedstawiający wyniki pomiarów napięcia z naniesioną średnią napięcia oraz przedziałami niepewności rozszerzonej

A-średnia

B- pomiar

C-średnia -Uu

D-średnia +Uu

Wykres przedstawiający wyniki pomiarów temperatury z naniesioną średnią temperatury oraz przedziałami niepewności rozszerzonej.

A-średnia

B-pomiar

C-średnia -Uu

D-średnia +Uu

Wykres przedstawiający wyniki pomiarów częstotliwości z naniesioną średnią częstotliwości i przedziałami niepewności rozszerzonej.

A-średnia

B-pomiar

C-średnia -Uu

D-średnia +Uu

Wnioski i uwagi:

1.Napięcie spadało praktycznie liniowo, co prawdopodobnie świadczy o tym, że urządzenie dopiero rozpoczęło swoją pracę.

2.Temperatura była zależna od warunków panujących w sali (nasłonecznienie, ruch osób powodujący podmuchy powietrza), dlatego otrzymaliśmy różne pomiary dla całej próby,

3.Najbliżej funkcji liniowej jest pomiar częstotliwości ponieważ jej wartości są bardzo małe.
