Urządzenia do

przepompowywa

nia

i rozlewania

gnojówki i

gnojowicy.

autor: mgr inż.Ludwik
Olek

ROZLEWACZE

NAWOZÓW PŁYNNYCH

•

Służą one do przedsiewnego lub

międzyrzędowego nawożenia
gleby w czasie wegetacji roślin.

•

Wprowadzenie wody

amoniakalnej do gleby zmniejsza
straty azotu.

•

Rozlewaczje wody amoniakalnej

stosowane są u nas jako
samodzielne maszyny lub jako
adaptery do narzędzi
uprawowych, np. kultywatorów.

Rozlewacze wody

amoniakalnej.

•

W rozlewaczu RA-3 na ramie z

trzypunktowym układem zawieszenia
umocowany jest zbiornik wody
amoniakalnej.

•

Woda amoniakalna ze zbiornika

zasysana jest przez dwie pompki
przeponowe i podawana do dwóch
rozdzielaczy.

•

Z rozdzielaczy woda wypływa

gumowymi przewodami do ośmiu
końcówek rozlewających,
umocowanych za redlicami zębów
sztywnych lub sprężynowych.

•

Końcówki doprowadzają wodę bezpo

średnio do gleby na głębokość 6—12
cm. Konstrukcja zębów zapewnia
przykrycie bruzdki.

•

Ilość wylewanej wody regulowana

jest wielkoś cią skoku pomp

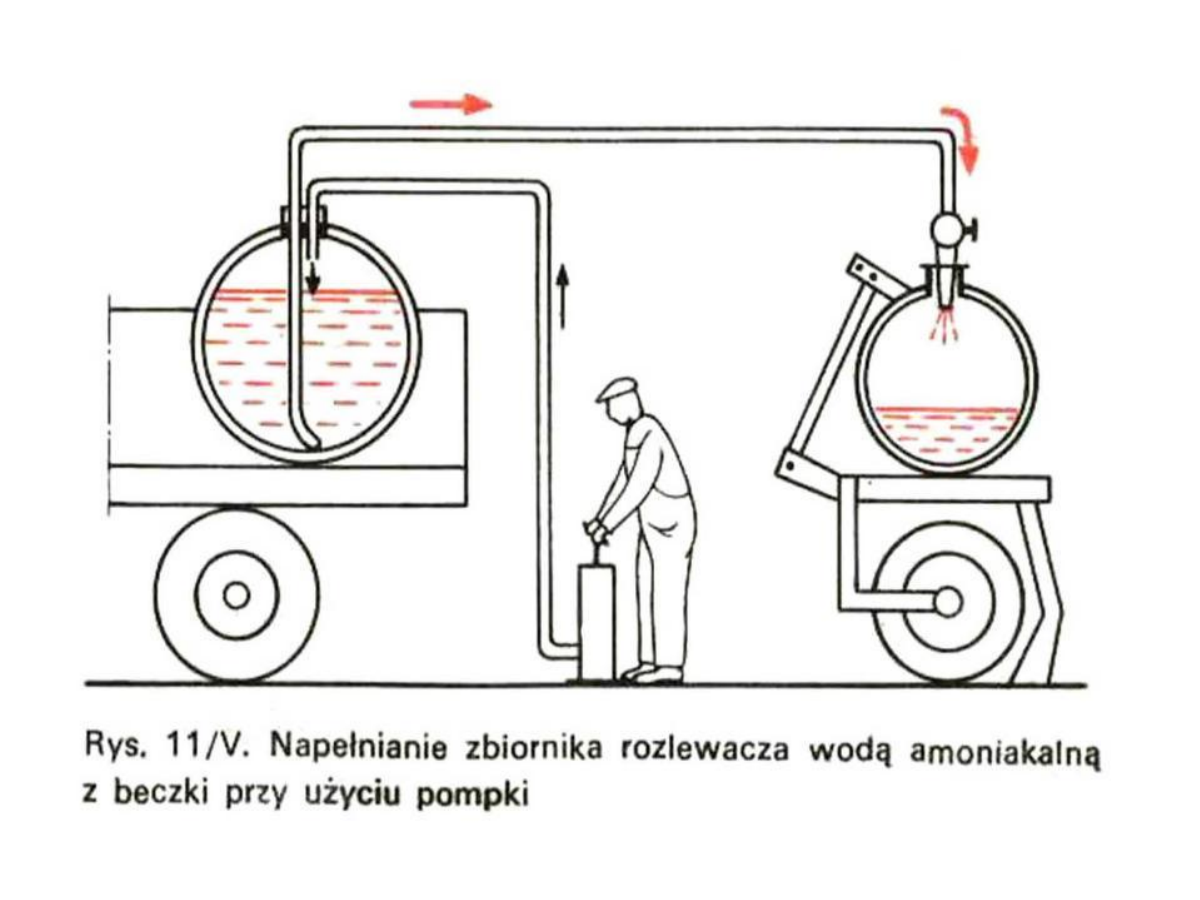

przeponowych. Prosty sposób
napełniania zbiornika rozlewacza
wodą amoniakalną z cysterny
przedstawiony jest na rysunku.

•

W czasie rozlewania wody

amoniakalnej agregat powinien
poruszać się tak, jak przy
kultywatorowaniu.

•

Przejścia narzędzia nie powinny

pokrywać się.

•

Na uwrociach rozlewacz należy

unosić, aby zapobiec
uszkodzeniu zębów oraz
nadmiernemu wylewaniu wody
amoniakalnej.

Rozlewacze gnojówki.

•

Służą one do przewożenia i

rozlewania gnojówki na polu.

•

Produkowany u nas rozlewacz

gnojówki zbudowany jest jako
dwukołowa przyczepa-beczkowóz
przyczepiana do ciągnika.

•

Zbiornik napełnia się cieczą za

pomocą pompy podającej
rozlewacza.

•

Do rozlewania służy talerz

rozlewający, znajdujący się w
tylnej części zbiornika.

•

Szybkie obroty talerza

powodują rozlewanie
wypływającej ze zbiornika
cieczy na pasie pola
szerokości 12 m.

•

Pompa podająca i talerz

rozlewający napędzane są od
wału odbioru mocy ciągnika.

Beczki do gnojówki.

•

Stosuje się je do przewożenia i

rozlewania gnojówki.

•

Mogą być one także używane do

rozlewania innych cieczy i wożenia
wody.

•

Beczki ustawiane są na wozie

konnym lub przyczepie ciągnikowej.

•

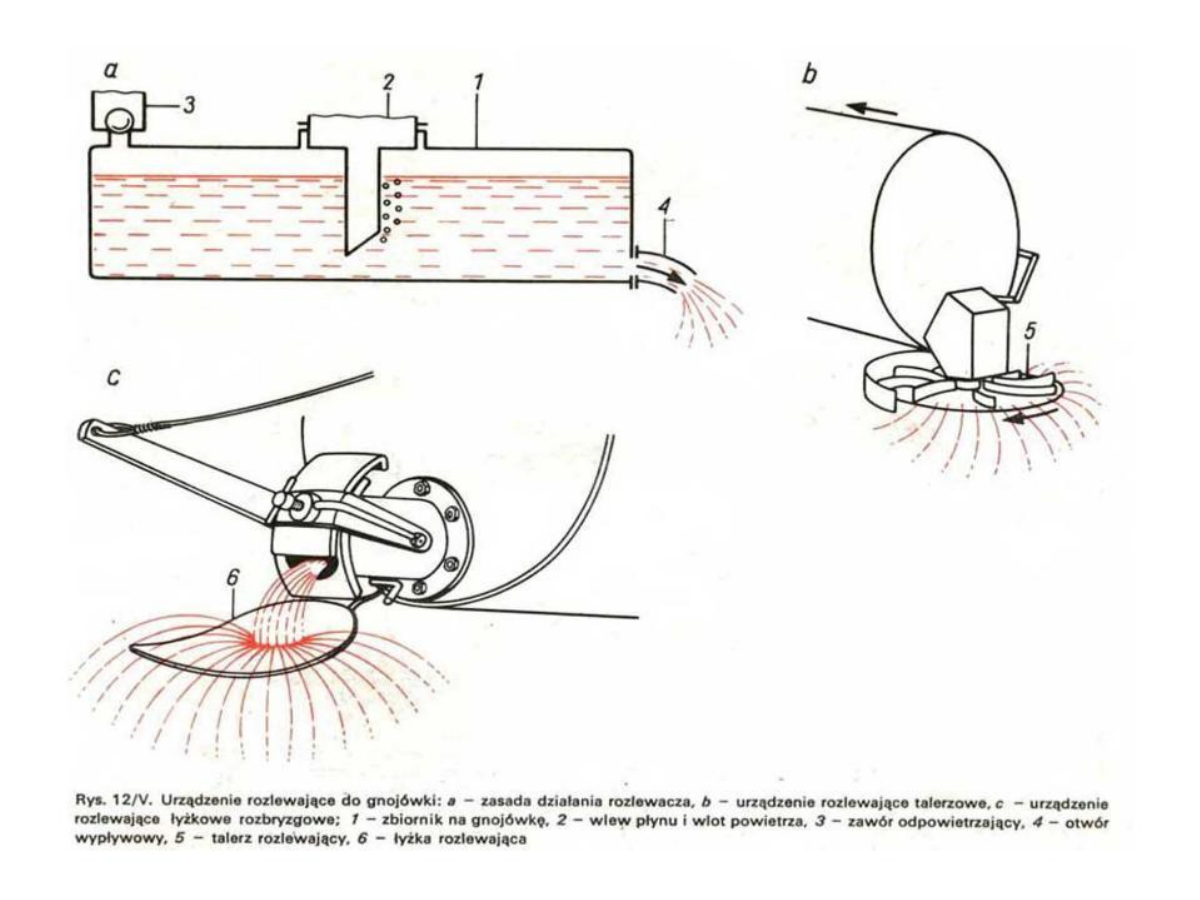

Do równomiernego rozlewania

gnojówki służą urządzenia
rozlewające.

POMPY DO GNOJÓWKI

•

Pompy do gnojówki służą

do przepompowywania
gnojówki ze zbiorników
gnojówki do rozlewaczy i
beczkowozów.

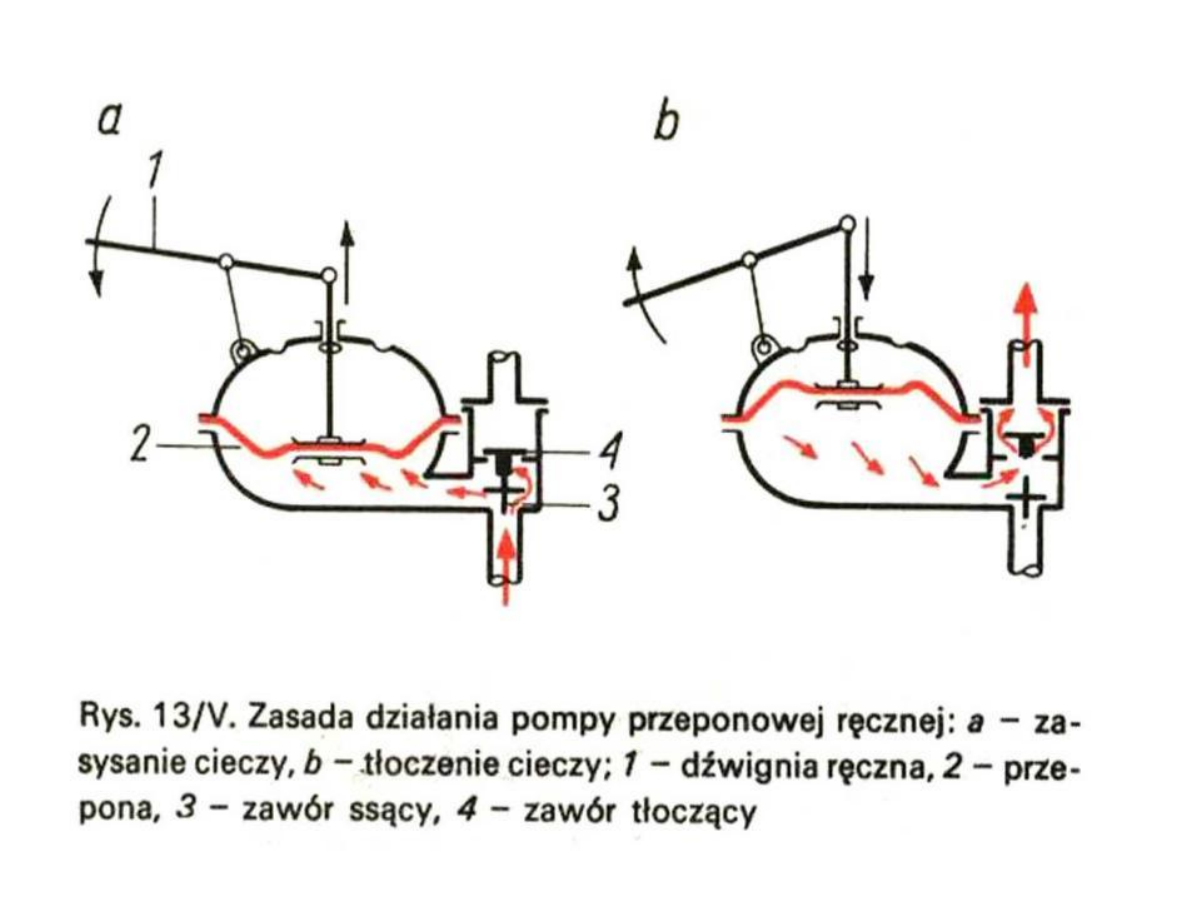

Pompy przeponowe.

•

Przy ruchu dźwigni w dół

przepona unosi się w górę —
przestrzeń pod przeponą
powiększa się i powstaje w
niej podciśnienie.

•

Zawór ssący otwiera się i

ciecz zasysana jest do
przestrzeni pod przeponą.

•

Przy ruchu dźwigni w górę przepona

opuszcza się w dół, powodując
zmniejszenie się przestrzeni pod
przeponą i wzrost ciśnienia
znajdującej się tam cieczy.

•

Zawór ssący zostaje zamknięty,

otwiera się natomiast zawór tłoczący,
którym ciecz tłoczona jest do
przewodu tłoczącego.

•

Pompa może być napędzana

ręcznie za pomocą dźwigni.

•

Do obudowy pompy

przymocowany jest korpus, w
którym znajdują się zawory.

•

Dostęp do zaworów jest łatwy,

co umożliwia oczyszczanie ich w
razie zapchania.

•

Do korpusu przyłączony jest

przewód ssący i przewód
tłoczący.

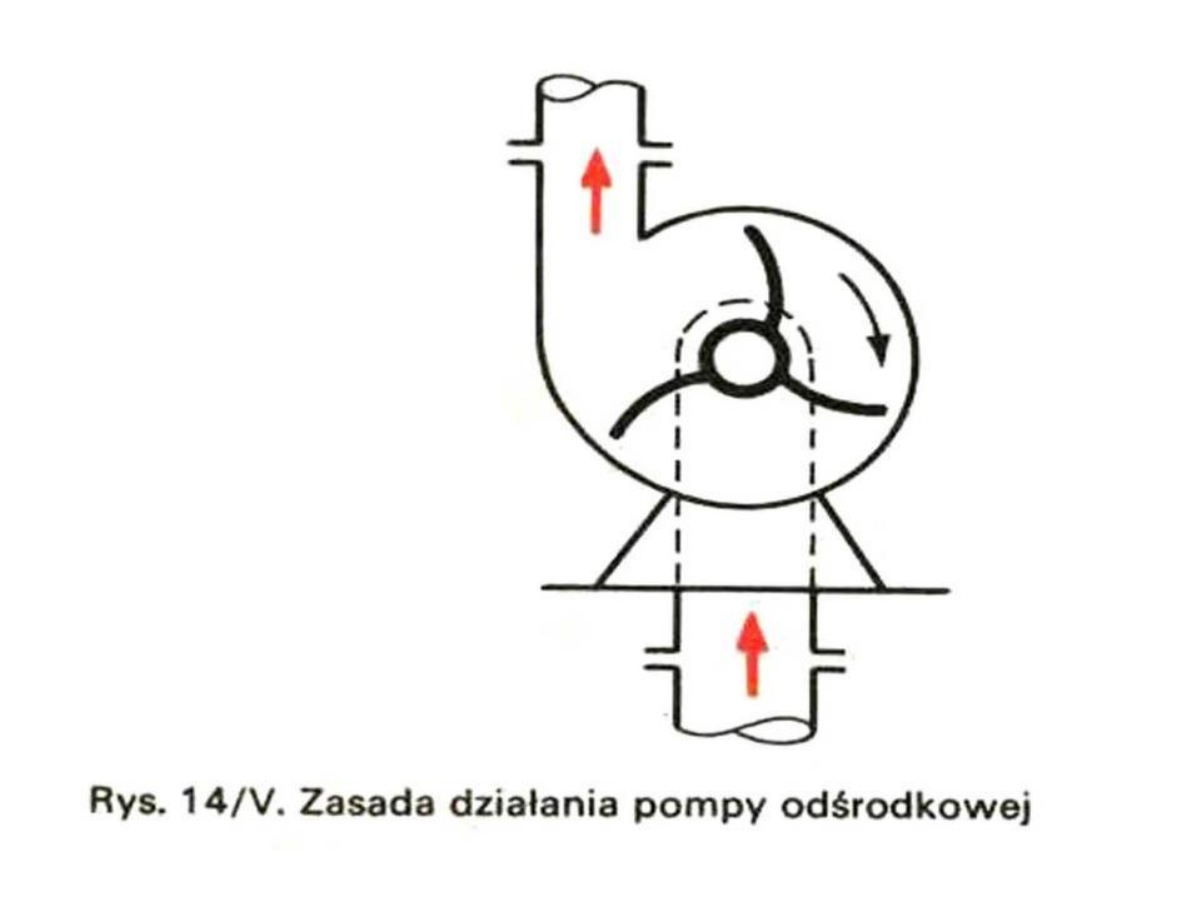

Pompy odśrodkowe.

•

Pompa odśrodkowa

wirnikowa, napędzana
silnikiem elektrycznym,
znajduje zastosowanie w
większych
gospodarstwach.

•

Częścią roboczą pompy jest

wirnik z łopatkami
umieszczony wewnątrz
obudowy o kształcie spirali.

•

Rura ssąca doprowadzana

jest do środka obudowy, rura
tłocząca natomiast — do
kołnierza obudowy.

•

Obroty wirnika wytwarzają

podciśnienie w rurze ssącej i
powodują zasysanie cieczy, która
jest odrzucana w kierunku
obudowy i wtłaczana do rury
tłoczącej.

•

Obudowę wirnika można

przekręcać.

•

Wylot obudowy wysuwa się

wtedy spod rury tłoczącej i
kieruje strumień cieczy z
powrotem do zbiornika.

•

Umożliwia to wymieszanie i

otrzymanie cieczy o jednolitej
konsystencji.

•

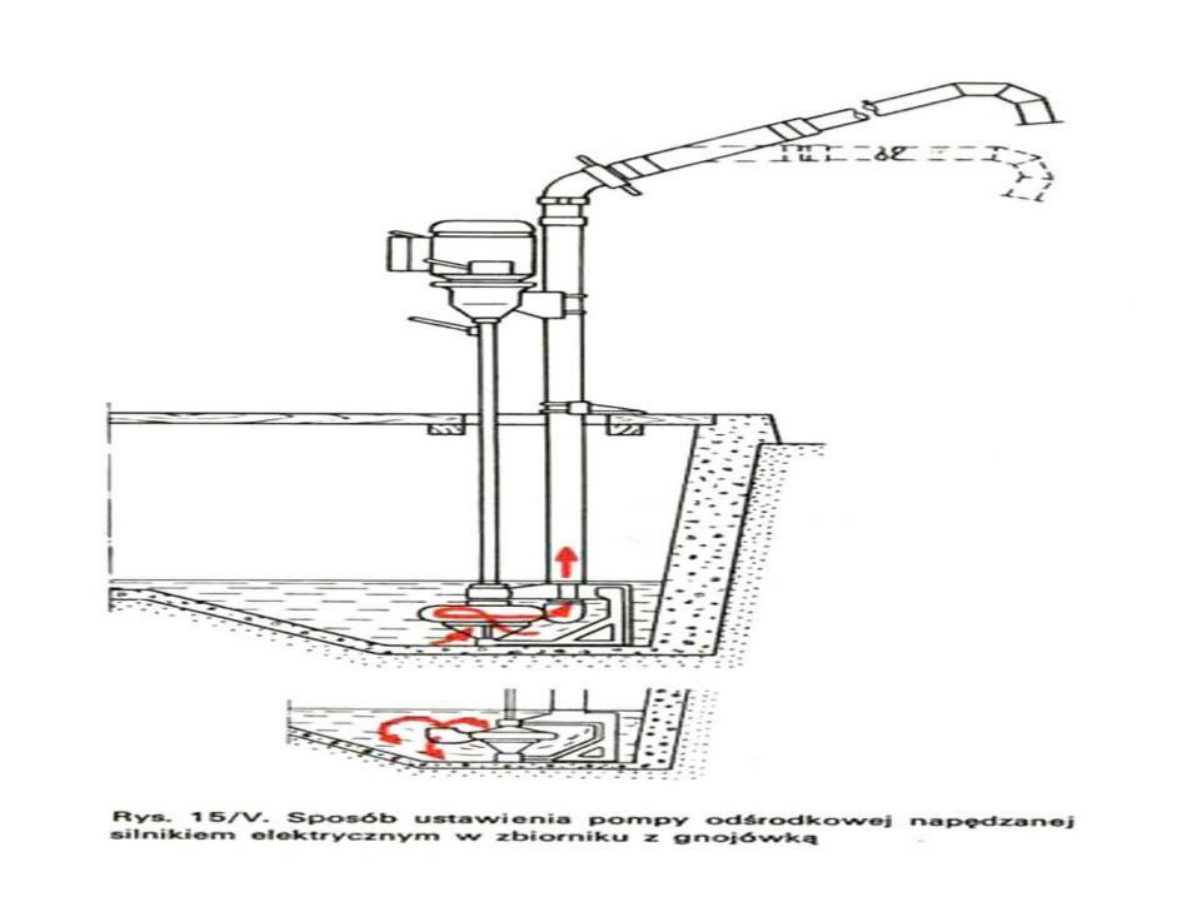

Na rurze tłoczącej znajduje się

przesuwna łapa służąca do
zamocowania pompy na żądanej
wysokości.

•

Po pracy silnik wraz z instalacją

elektryczną trzeba zdjąć z pompy i
umieścić w suchym miejscu.

•

W okresie mrozów pompa musi być

wyjęta ze zbiornika, aby zamarzająca
ciecz nie spowodowała pęknięcia
korpusu.
