POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI

Laboratorium Metrologii Elektrycznej

Ćwiczenie nr 14.

Temat ćwiczenia:

Pomiar mocy biernej prądu trójfazowego.

Grupa: Wykonali:

Data wykonania:

1.Cel ćwiczenia:

Celem ćwiczenia było poznanie sposobów pomiaru mocy biernej prądu trójfazowego.

2.Pomiar mocy biernej przy pomocy jednego watomierza metodą pośrednią.

Schemat pomiarowy:

Opis przyrządów użytych w ćwiczeniu:

V₁- woltomierz, zakres 300V, ,PL-P3-51-E6/;

A₁- amperomierz, zakres 5A, klasa 0,5, ,PL-P3-253-E6/;

W₁-watomierz, zakres 500W, klasa 0,5 ,PL-P3-582-E6/;

P_U- przekładnik napięciowy, _4V/V, PL-P3-05-E6/;

P_i- przekładnik prądowy, _i=2A/A.

Tabela 1.

Odb.	I1	U23	Pw	Q0	S0	cosϕ
	[A]	[V]	[W]	[VAr]	[VA]	-
1	3,8	100	380	5265,4	5265,4	0,00
2	3,75	100	370	5126,9	5196,2	0,16
3	3,8	100	375	5196,2	5265,4	0,16

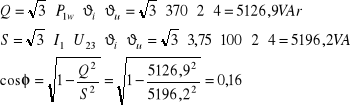

Obliczenia:

3.Pomiar mocy biernej przy pomocy dwóch watomierzy metodą pośrednią.

Schemat pomiarowy:

Opis przyrządów użytych w ćwiczeniu:

A₂- amperomierz, zakres 5A, klasa 0,5, ,PL-P3-121-E6/;

W₂-watomierz, zakres 500W, klasa 0,5 ,PL-P3-287-E6/;

Pozostałe przyrządy takie same jak w punkcie 2.

Tabela 2.

Odb.	I1	I2	U23	Pw1	Pw2	Q0	S0	cosϕ
	[A]	[A]	[V]	[W]	[W]	[VAr]	[VA]	-
1	3,9	3,9	100	200	190	5404,0	5404,0	0,00
2	3,9	3,9	100	200	190	5404,0	5404,0	0,00
3	3,9	3,88	100	200	182	5293,1	5376,3	0,18

Przykładowe obliczenia:

Q₀ = ·ϑ_izn·ϑ_izn ·(P_w1+P_w2) = ·2·4·(200W+190W) = 5404Var

S₀ = ·ϑ_izn·ϑ_izn ·U₂₃·I₁ = ·2·4·100V·3,9A = 5404 VA

cosϕ =

5. Wnioski.

Z przeprowadzonych pomiarów wynika, że metody pomiaru mocy biernej jednym i dwoma watomierzami są metodami dość dokładnymi. Wniosek ten wynika z faktu, iż współczynnik mocy we wszystkich trzech przypadkach jest taki sam lub bardzo zbliżony dla poszczególnych odbiorników. W trzecim punkcie przy pomiarze mocy biernej metodą dwóch watomierzy jako opornik dodatkowy po stronie wtórnej przekładników napięciowych zastosowano cewkę napięciową trzeciego watomierza w celu uzyskania sztucznego punktu zerowego. Pominięcie włączenia opornika dodatkowego spowodowałoby błędne wskazania watomierzy, tzn. suma wskazań watomierzy nie przedstawiałaby mocy biernej odbiornika.
