• 4.2 Charakterystyka statyczna tranzystora

Kolektor		Napięcie kolektora Uce [V]
				1	6	12	18
Baza		Prąd kolektora Ice [mA]
Prąd bazy Ibe [μA]	20	1,1	1,1	1,9	2,1
		40	3,9	4,1	4,5	4,9
		60	5,1	6,6	7,2	7,7
		80	8,5	9,2	10,1	11,3
		100	11,2	12,1	13,6	15
		120	14,2	>15	>15	>15
		140	>15	>15	>15	>15


Współczynnik wzmocnienia β = (11,3-7,7) / (0,08-0,06) = 3,6 / 0,02 = 180

Wnioski - przy napięciu panującym między kolektorem a emiterem tranzystora możemy uzyskać na wyjściu prąd o znacznie większym natężeniu, niż wpływający do bazy tranzystora. W efekcie obserwujemy znaczące wzmocnienie prądu płynącego przez tranzystor.


• 4.3 Tranzystorowy wzmacniacz przekaźnikowy

Prąd zadziałania

I_zd = 13 mA

Prąd zwalniania

I_zw = 6,8 mA

Prąd histerezy działania przekaźnika

I_h = I_zd - I_zw = 13 mA - 6.8 mA = 6,2 mA

• 4.3.1 Fotoelektryczny przetwornik przesunięcia

Przy wartości I_be około 90 μA lampka zapaliła się. Pod wpływem zasłonięcia fotorezystora gasła.

Wnioski - urządzenie przewodzi prąd tylko w przypadku skierowania na nie wiązki światła. Po zasłonięciu fotorezystora układ nie przewodził prądu.

• 4.3.2 Konduktometryczny przetwornik poziomu cieczy

Po zanurzeniu elektrod w wodzie wodociągowej lampka zapaliła się, natomiast po wyjęciu elektrod zgasła.

Wnioski - woda wodociągowa, w odróżnieniu od wody destylowanej, przewodzi prąd elektryczny, dzięki występującej w niej zanieczyszczeniom (jonom).

• 4.4.1 Rezystor w obwodzie prądu stałego

Napięcie zasilacza [V]	Prąd w rezystorze [mA]	Opór rezystora [Ω]
0	0	-
2	2	1000
4	4	1000
6	6,1	983,6
8	8,3	963,9
10	10,4	961,5
12	11,6	1034,5
14	13,6	1029,4
16	>15	-
Średnia arytmetyczna Rśr [Ω]		996,13




Wnioski - prąd płynący przez rezystor zmienia się proporcjonalnie do przyłożonego napięcia, zaś współczynnikiem proporcjonalności jest opór rezystora.

• 4.4.2 Działanie stabilistora

Ur [V]	Ir [mA]	R [ ]
0	0	-
2	0	-
4	0	-
6	0	-
8	0	-
10	0	-
12	3,6 [stabilizacja]	333,3
Us [V]		12

Wnioski - po przyłożeniu do stabilistora pewnego napięcia progowego urządzenie zaczyna przewodzić prąd. Jednocześnie przy rosnącym prądzie stabilistor nie powoduje większego spadku napięcia, lecz utrzymuje je na tym podobnym, stabilnym poziomie. Urządzenie pozwala na elektroniczną stabilizację napięcia.


Ur [V]	Ir [mA]
11,4	0
11,7	2
11,7	4
12	6
12	8
12	10

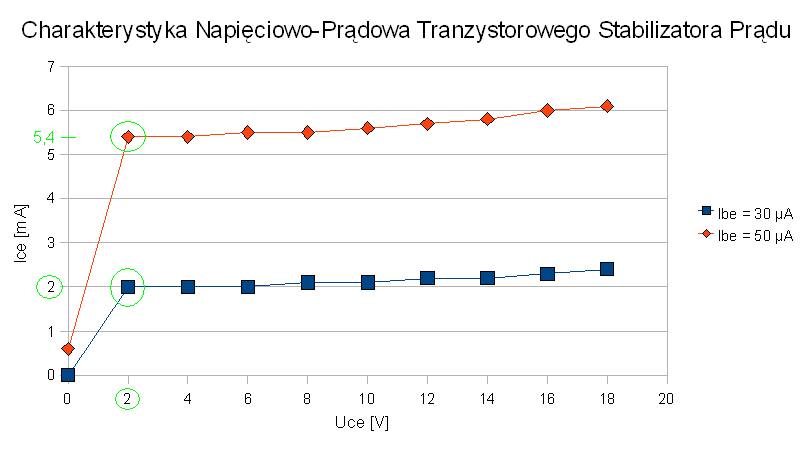

• 4.4.3 Tranzystor jako stabilizator prądu

	Ibe = 30 μA		Ibe = 50 μA
Uce [V]	Ice [mA]	R [Ω]	Ice [mA]	R [Ω]
0	0	-	0,6	-
2	2	1000	5,4	370,4
4	2	2000	5,4	740,7
6	2	3000	5,5	1090,9
8	2,1	3809,5	5,5	1454,5
10	2,1	4761,9	5,6	1785,7
12	2,2	5454,5	5,7	2105,3
14	2,2	6363,6	5,8	2413,8
16	2,3	6956,5	6	2666,7
18	2,4	7500	6,1	2950,8


Wnioski - analizowany tranzystor, przy określonym prądzie wpływającym do bazy, dawał na wyjściu podobną, zbliżoną ilość prądu na wyjściu, pomimo systematycznego zwiększania napięcia przykładanego między kolektorem a emiterem tranzystora. Urządzenie pozwala na elektroniczną stabilizację prądu.
















• 4.5 Właściwości dynamiczne inercyjnego czwórnika RC

Ux = 0 V
τ [s]	Uy [V]	Uy [V]
0	3,5	2,5
10	2,83	2,06
20	2,31	2,06
30	1,89	1,68
40	1,52	1,37
50	1,23	1,08
60	0,99	0,85
70	0,79	0,67
80	0,65	0,54
90	0,52	0,46
100	0,42	0,36
110	0,33	0,31
120	0,26	0,24
130	0,22	0,2
140	0,18	0,16
150	0,14	0,13
160	0,12	0,1
170	0,08	0,08
180	0,07	0,07
190	0,06	0,05
200	0,05	0,04
210	0,03	0,03
220	0,03	0,02
230	0,02	0,01
240	0,01	0,01
250	0,01	0,01
260	0,01	0,01
270	0	0

T_t [s] = R [W] × C [F]

zakładając, że R = 11 MW i C = 4,7 μF.

T_t = 11000000 * 0,0000047 = 51,7 [s]


f_gr = 1 / (2 * 3,14 * 51,7) = 1 / 324,676 = 0,0031 [Hz]




Tabelka zbiorcza

Stała T	3,5 [V]	[s]	2,5 [V]	[s]
Metoda graficzna	1,26	48,5	0,98	53,1
Z wartości char. skokowej	1,288	47,9	0,92	56,7

Wnioski - po odłączeniu zasilania, kondensator czwórnika RC zaczął się stopniowo rozładowywać. Bez względu na napięcie początkowe urządzenia, czas po jakim nastąpiło całkowite rozładowanie się kondensatora był podobny.


•
  4.6 Właściwości statyczne i dynamiczne elektronicznego regulatora impulsowego

tyc = 22° C

ty = 22,7° C

Regulacja e			A
+1	τa = 1	τb = 9	10%
+2	τa = 3	τb = 7	30%
+3	τa = 6	τb = 4	60%
+4	τa = 8	τb = 1	89%
+5	τa = 9	τb = 1	90%

A = (τ_a / (τ_a + τ_b )) * 100% = (1 / (1+9)) * 100% = 1/10 * 100% = 10%




Zakres proporcjonalności regulatora X_p = 30° C (od 10° C do 40° C), co stanowi 60% zakresu regulacji regulatora.

K_p = 100 / X_p = 100 / 30 = 3,33

Wnioski - regulator pracował z proporcjonalną regulacją przez większość mierzonego zakresu, notując na tym odcinku średni wzrost 26,7% na stopień regulacji.






















---
