Obliczanie podstawowych parametrów urabiania skał metodą strzelania ładunkami MW w długich otworach strzałowych.

Dane projektowe:

•rodzaj skały Dolomit

• wskaźnik zwięzłości skały f = 12

• roczna wielkość wydobycia W = 1 300 000 Mg/rok

• wysokość piętra H = 18,5 m

• średnica otworów strzałowych d = 115 mm

• odległość do obiektów podlegających

ochronie przed drganiami

parasejsmicznymi i podmuchem rs = rp = 900 m

• odpalanie elektryczne

Materiał wybuchowy:

• Amonit skalny 62

-Jako amonowo - saletrzany MW skalny, a w rurkach plastykowych (naboje
o masie 156 g) - do urabiania skał bocznych. Może być ładowany wyłącznie do otworów strzałowych suchych.

• Zapalniki elektryczne skalne 0,2 A, milisekundowe 25ms, o stopniu opóźnienia od 1 do 12, o zwiększonym działaniu inicjującym, w łusce miedzianej

1. Obliczenie całkowitego dopuszczalnego ładunku z uwagi na ochronę przed podmuchem

po przekształceniu

=
729 000 kg MW

Dla zadanych warunków i przyjmując rodzaj dopuszczalnych uszkodzeń w obiektach chronionych (10 ),

2. Obliczenie całkowitego dopuszczalnego ładunku MW na stopień opóźnienia, z uwagi na ochronę przed drganiami parasejsmicznymi

po przekształceniu

kg MW

Dla zadanych warunków i przyjmując rodzaj podłoża pod obiektem chronionym(0,025 )

dla piaskowca o prędkości fali podłużnej c = 2001 do 3000 m/s

3. Obliczenie jednostkowego zużycia materiału wybuchowego (np. wg wzoru Kutuzowa i Suchanowa)

gdzie:

q - jednostkowe zużycie materiału wybuchowego, kg/m³,

γ = 2,695 Mg/m³ - gęstość skały,

f = 12 - wskaźnik zwięzłości skały,

d = 115 mm - średnica otworów strzałowych,

d_s = 1 m - średnia odległość między szczelinami w masywie,

d_k = 0,5 m - żądany rozmiar średniego ziarna,

= 367,584 kcal/kg - ciepło wybuchu stosowanego MW,

po podstawieniu

= 1,73758 kg/m³

4. Określenie parametrów geometrycznych rozmieszczenia otworów

a./ Głębokość otworu równoległego do ociosu:

m

gdzie:

α - kąt nachylenia ociosu skarpy (z przedziału 70-85^o), przyjmuję α = 80^o

l_pw - wielkość przewiertu, m [z przedziału (8-12)*d], przyjmuję l_pw = 10*

b/. Obliczanie zabioru „z” z warunku całkowitego wypełnienia otworu strzałowego, po uwzględnieniu przybitki:

m

gdzie:

c = 9,24 kg/m- pojemność 1 m otworu strzałowego,

m - względna odległość między otworami, m [ z przedziału (0,85-1,25)], przyjmuję m = 1,1

l_p - długość przybitki, m [z przedziału (25-30)*d], przyjmuję l_p = 30*d

c/. Odległość między otworami w szeregu:

m

5. Wielkość ładunku w otworze:

kg

6. Obliczenie ilości otworów strzałowych na stopień opóźnienia:

7. Obliczenie ilości otworów strzałowych w serii:

otworów

Dla odpalania elektrycznego ograniczam liczbę otworów w serii do liczby zapalników w wiązce

• jeden otworów - jeden zapalnik

n_s = 18 otworów

8. Masa ładunku MW w serii otworów:

_c =
₁
= 152,40
= 2743,14 kg

9. Obliczenie długości frontu roboczego:

m

10. Obliczenie objętości urobku z jednej serii:

m³

11. Obliczenie koniecznej liczby odstrzałów w ciągu roku:

12. Planowe zużycie roczne środków strzałowych:

- materiały wybuchowe Amonit 62 - 839 401 kg

-środki inicjujące

zapalniki GZE - 5508 sztuk

13. Literatura

1.Onderka Z., 1994: Technika strzelnicza w górnictwie odkrywkowym. Skrypt AGH, Kraków.

2.

Majcherczyk T. 2000: Zarys fizyki skał i gruntów budowlanych. Szkoła Eksploatacji Podziemnej, Kraków.

3.Technika strzelnicza. T. 1, Górnicze środki strzałowe i sprzęt strzałowy. Wykaz dopuszczeń, zakresy stosowania, charakterystyki. Praca zbiorowa pod red. Batko P. Wyd. AGH, Kraków 1998.

4.

Rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 1 kwietnia 2003 r., w sprawie nabywania, przechowywania i używania środków strzałowych w zakładach górniczych. (Dz. U. Nr 72, poz. 655)

Część graficzna :

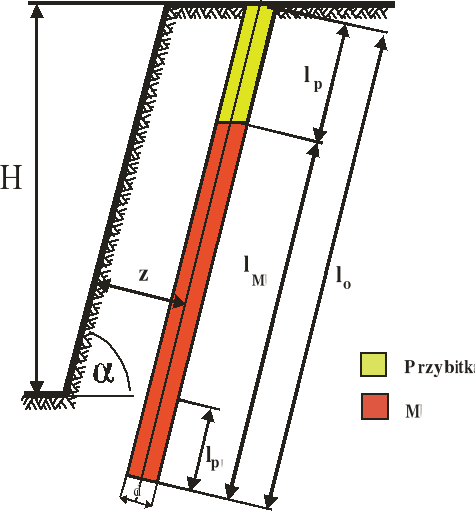

Parametry geometryczne otworu strzałowego

H = 18,5 m

l_p = 3,45 m

l_o = 19,9 m

l_pw = 1,15 m

l_MW = 16,45 m

z = 2,08 m

α = 80 ^o

d = 115 mm

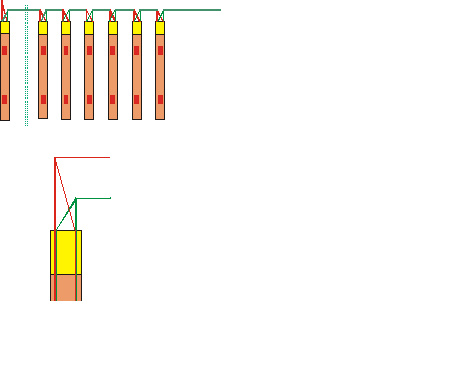

Schemat odpalania serii otworów:

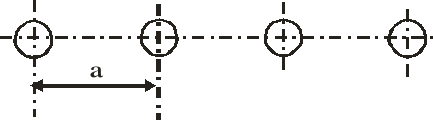

Schemat siatki otworów strzałowych:

a=2,28 m

---
