POJĘCIA I DEFINICJE

  1. Kodowanie - przyporządkowanie poszczególnym obiektom zbioru kodowanego elementu ze zbioru słów kodowych.

  2. Kody liczbowe - kod który liczbom dowolnego systemu przyporządkowuje słowa kodowe w postaci zero - jedynkowej.

    1. NKB (naturalny kod binarny)

    2. Liczba kodowa

      Kod NKB

      7

      0111

      0

      0000

      14

      1110

      9

      1001

        1. BCD (kod prosty) każdej cyfrze przyporządkowujemy czterocyfrową liczbę dwójkową. Liczby zapisujemy łącząc czwórki każdej cyfry.

      Liczba kodowa

      Kod NKB

      7

      0111

      0

      0000

      14

      1110

      9

      1001

      1. Zmienna logiczna - zmienna która może przyjmować jedną z dwóch wartości logicznych (prawdę lub fałsz)

      2. Układ kombinacyjny - stan wejścia określa jednoznacznie stan wyjścia.

      3. układ sekwencyjny - stan wyjścia zależy od stanu wejścia i poprzednich stanów układu.

      4. układ synchroniczny- układ w którym stan wejścia oddziałuje na stan wyjścia wyłącznie w określonych chwilach które wyznacza sygnał zegarowy.

      5. układ asynchroniczny - zmiana wejść automatycznie powoduje zmianę wyjścia. (jednoczesna zmiana kilku sygnałów jest niemożliwa ze względu na możliwe błędy)

      6. Jednostka arytmetyczno logiczna - układ cyfrowy przeznaczony do wykonywania operacji logicznych i arytmetycznych.

      7. Przerzutnik - układ cyfrowy umożliwiający przechowywanie najmniejszej porcji informacji, czyli 1 bitu.

      8. rejestry - układ cyfrowy przeznaczony do przechowywania informacji lub jej zamiany na postać równoległą z szeregowej lub odwrotnie.

      9. wejście cyfrowe równoległe - wejście umożliwiające wprowadzenie do układu cyfrowego wszystkich bitów słowa w jednym takcie zegarowym

      10. wejście cyfrowe szeregowe - wejście umożliwiające wprowadzenie do układu cyfrowego słowa bit po bicie. Do wprowadzenia słowa n-bitowego potrzeba n-taktów.

      UWAGA! Na podstawie wejść można określić nazwę informacji (szeregowa lub równoległa).

      0x01 graphic
      0x01 graphic

      1. Licznik - układ cyfrowy na którego wyjściu pojawia się zliczona przez układ liczba impulsów podanych na wejściu.

      2. Dekoder - układ mający n-wejść i k-wyjść. Na wejściu podajemy zakodowany numer wyjścia na którym pojawia się inna wartość(np. 0) niż na pozostałych wyjściach
        (np. 1).

      0x01 graphic

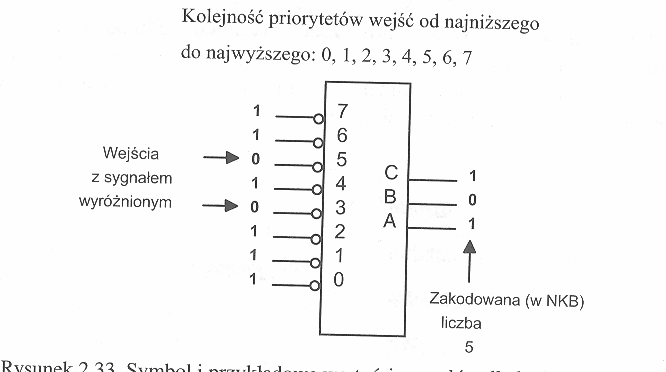

      1. Koder - układ mający n-wyjść i k-wejść w którym na wyjściu pojawia się zakodowany numer wejścia na którym występuje wyróżniony sygnał.

      0x08 graphic
      0x01 graphic

      1. Multiplekser - urządzenie przekazujące sygnał z wielu wejść na jedno wyjście.

      0x01 graphic

      1. MAGISTRALA- zestaw linii oraz układów przełączających łączących ze sobą dwa lub więcej układów mogących być nadajnikami lub odbiornikami informacji. Przesyłanie informacji możliwe jest tylko między jednym odbiornikiem i jednym nadajnikiem.
