1. NAPÓR HYDROSTATYCZNY NA ŚCIANĘ PŁASKĄ

Na każdą powierzchnię ścianki naczynia lub zbiornika ciecz działa siłą o module p*dF, skierowana prostopadle do elementarnej powierzchni. Siły te, zwane elementarnymi naporami hydrostatycznymi, w ogólnym przypadku dowolnie ukształtowanej ścianki tworzą przestrzenny, dowolny układ sił, który redukuje się do wektora głównego oraz momentu ogólnego lub skrętnika. W wielu przypadkach praktycznych mamy do czynienia bądź to ze ściankami płaskimi, bądź to zakrzywionymi w ten sposób, że tworzą powierzchnie walcowe, kuliste lub stożkowe. Układ sił p*dF redukuje się wtedy do jednej wypadkowej, zwanej naporem hydrostatycznym. Weźmy pod uwagę figurę płaską o powierzchni F leżącą
w płaszczyźnie ścianki naczynia, nachylonej do poziomu pod
kątem 0x01 graphic
(jak na rysunku).

0x01 graphic

Na element powierzchniowy dF figury, którego środek leży w odległości „z" działa napór elementarny 0x01 graphic
. Dla całej figury otrzymamy układ sił przestrzenny równoległy, a jego wypadkowa określona jest całką powierzchni figury

0x01 graphic

Całka ta przedstawia moment statyczny figury F względem
płaszczyzny O-O i jako taka równa się Fzs, gdzie
zs jest współrzędną ciężkości figury. Zatem

0x01 graphic

Iloczyn 0x01 graphic
określa ciśnienie całkowite, jakie panuje
w środku ciężkości figury F.

Napór cieczy na płaską figurę dowolnie zorientowaną równa się ciśnieniu całkowitemu w środku ciężkości figury pomnożonemu przez pole powierzchni tej figury.

Gdy pn=0 (gdy na powierzchni zwierciadła cieczy jest takie
samo ciśnienie jak na zewnętrznej stronie ścianki -
w szczególności może to być ciśnienie atmosferyczne) to przez
wartość zs należy rozumieć głębokość zanurzenia środka
ciężkości.

2. ŚRODEK NAPORU

Cechy wektora siły naporu:

1. Wartości (moduł) 0x01 graphic

2. Kierunek działania - prostopadły do płaszczyzny ściany
naczynia

3. Punkt zaczepienia - środek naporu (punkt D)

Dla figury usytuowanej poziomo (np. w dnie naczynia), środek
naporu pokrywa się ze środkiem ciężkości figury. Jednakże
w przypadku ściany pochyłej tak nie jest.

Moment siły wypadkowej układu sił względem dowolnej osi równa się sumie momentów poszczególnych sił względem tej osi (twierdzenie z mechaniki).

Mw=M1+M2+...

Dla sił działających na figurę F oraz osi Ox twierdzenie to

można zapisać w postaci:

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Porównując prawe strony równań (a) i (b) otrzymujemy:

0x01 graphic

0x01 graphic

Odległość środka naporu od osi Ox równa się ilorazowi

0x01 graphic
0x01 graphic
- nie zależny od 0x01 graphic

Środek naporu położony jest zawsze poniżej środka ciężkości

figury.

Twierdzenie Steinera dla rozpatrywanej figury ma postać:

0x01 graphic

0x01 graphic
- powierzchniowy moment bezwładności figury względem
prostej przechodzącej przez środek ciężkości figury, równoległej do osi Ox

0x01 graphic

0x01 graphic
- promień bezwładności figury.

Moment statyczny figury

Sx=Fys
Podstawiając powyższe zależności do równania

0x01 graphic
otrzymuje się

0x01 graphic

ponieważ 0x01 graphic
to yD>ys.

Odległość środka naporu od środka ciężkości figury mierzona
w płaszczyźnie figury wynosi

0x01 graphic
.

Między współrzędnymi z i y zachodzi zależność

0x01 graphic
,

i analogicznie

0x01 graphic

0x01 graphic

0x01 graphic

Po przekształceniu otrzymujemy

0x01 graphic
0x01 graphic

Z powyższego równania wynika, że im bardziej ściana jest
nachylona do poziomu tym bardziej środek naporu oddala się od środka ciężkości figury. Odległość ta jest największa dla ściany pionowej. Gdy figura ma oś symetrii równoległą do osi Oy wówczas dla wyznaczenia położenia środka naporu wystarczy obliczyć tylko współrzędne yD. W przypadku figury niesymetrycznej należy również wyznaczyć współrzędną xD.

  1. NAPÓR NA ŚCIANĘ ZAKRZYWIONĄ

Zamknięty zbiornik z cieczą o ciężarze właściwym 0x01 graphic
pod
ciśnieniem pn posiada dowolnie zakrzywione ściany. Układ
współrzędnych przyjęto w ten sposób, że osie Ox i Oy znajdują
się w płaszczyźnie O-O a oś Oz jest skierowana
pionowo w dół. Na rysunku poniżej przedstawiono płat
powierzchni zakrzywionej oraz jego rzuty Fx, Fy, Fz na płaszczyzny układu współrzędnych.

0x01 graphic

Wektor dF elementarnej powierzchni płata ma składową dFx,
dFy, dFz, które reprezentują pola rzutów elementarnej
powierzchni dF na odpowiednie płaszczyzny układu.

Działanie cieczy na powierzchnię dF jest elementarnym
naporem hydrostatycznym

0x01 graphic

Składowe poziome elementarnego naporu hydrostatycznego

0x01 graphic

0x01 graphic

gdzie:

0x01 graphic
- ciężar właściwy cieczy

z- głębokość zanurzenia elementarnych powierzchni dFx, dFy

Składowe poziome dla całych powierzchni wynoszą
0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

gdzie:

zs - głębokość zanurzenia środków ciężkości figur Fx, Fy

(punkty sx i sy są rzutami środka ciężkości s na odpowiednie płaszczyzny pionowe). Uogólniając powyższe można napisać

0x01 graphic

gdzie:

Nn - składowa pozioma naporu na powierzchnię zakrzywioną
zs - głębokość zanurzenia środka ciężkości rzutu powierzchni zakrzywionej na płaszczyznę pionową…………………………….
Fn - pole powierzchni rzutu na płaszczyznę pionową

Twierdzenie

Składowa pozioma naporu cieczy na powierzchnię zakrzywioną obliczana w dowolnym kierunku jest równa naporowi na figurę płaską uzyskaną przez zrzutowanie powierzchni zakrzywionej na płaszczyznę pionową prostopadłą do tego kierunku.

Napór elementarny w kierunku Oz wynosi:

0x01 graphic

Iloczyn zdFz związany jest z objętością słupa cieczy.

Natomiast 0x01 graphic
objętością bryły cieczy ograniczonej

od dołu powierzchnią zakrzywioną, a od góry powierzchnią
O-O.

0x01 graphic

Składowa pionowa naporu cieczy na powierzchnię zakrzywioną równa się ciężarowi bryły cieczy ograniczonej od dołu tą powierzchnią a od góry powierzchnią O-O.
Jeśli pn=0 to płaszczyzna O-O pokrywa się

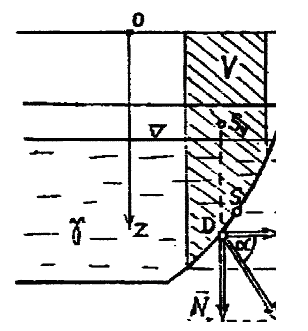

z płaszczyzną cieczy. Wektor siły Nz skierowany jest pionowo ku powierzchni zakrzywionej od strony zwilżonej a jego linia działania przechodzi przez środek ciężkości bryły określonej powyżej. Linie działania sił Nh i Nz w ogólnym przypadku powierzchni nie przecinają się w jednym punkcie, a więc są to siły skośne. Wtedy działanie cieczy na powierzchnię
zakrzywioną nie sprowadza się do jednej wypadkowej, lecz do
skrętnika. Natomiast, gdy powierzchnia zakrzywiona ma pionową płaszczyznę symetrii lub, gdy jest powierzchnią walcową o tworzącej poziomej, wtedy przestrzenny układ sił złożony z naporów elementarnych redukuje się do jednej wypadkowej, zwanej naporem hydrostatycznym.

0x08 graphic

0x01 graphic

0x08 graphic

0x08 graphic
0x01 graphic

Składową poziomą i pionową wyliczamy z wyżej wymienionych
wzorów, a jego kierunek pochylenia ze wzorów:

0x01 graphic
0x01 graphic

Środek naporu wyznacza się jako punkt przecięcia linii działania
wektorów Nh i Nz. W przypadku powierzchni nieregularnie
zakrzywionej punkt ten nie leży na samej powierzchni, lecz
poza nią.
