spraw 2, TIN inż, Semestr 2, Miernictwo 2


, grupa 3

Wrocław, 20 marca 2009

Sprawozdanie z ćwiczenia

POMIAR NAPIĘCIA STAŁEGO PRZYRZĄDAMI ANALOGOWYMI I

CYFROWYMI

Zadanie 1. Pomiar napięcia wyjściowego źródła o różnej rezystancji wewnętrznej.

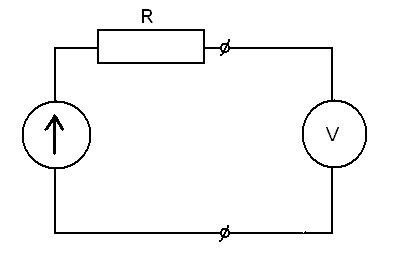

1. Na zasilaczu ustawiono napięcie 11 V. Zbudowano obwód:

0x08 graphic

gdzie R to regulowany opór opornicy dekadowej, a woltomierz posiada opór wewnętrzny Rv

2. Dokonano pomiaru napięcia woltomierzem cyfrowym i analogowym, przy różnych ustawieniach oporu R (opornicy dekadowej). Tabelka przedstawia wyniki pomiaru:

R [Ω]

0

10

100

1000

5000

10000

Wskazanie woltomierza cyfrowego

11,034

11,031

11,030

11,028

11,024

11,019

Wskazanie woltomierza analogowego

11,00

10,98

10,90

10,26

8,22

6,60

3. Błąd pomiaru

woltomierz cyfrowy: 0,05% wskazania i 0,01% zakresu (zakres 10V)

woltomierz analogowy: 0,5% zakresu (zakres 15V)

błąd bezwzględny woltomierza cyfrowego wynosi 0,007V

błąd bezwzględny woltomierza analogowego także wynosi 0,01V

Zakresy w których powinno leżeć napięcie nie pokrywają się przy różnych wartościach oporu R (oprócz wartości zerowej). Jest to spowodowane błędem metody, wyraża się on następującym wzorem:

ΔUmetody= -U*R/Rv

Opór wewnętrzny woltomierza cyfrowego wynosi 10MΩ

R [Ω]

0

10

100

1000

5000

10000

ΔUmetody [V]

0

0,001

0,001

0,001

0,006

0,011

δUmetody [%]

0

0,01

0,01

0,01

0,05

0,10

Opór wewnętrzny woltomierza analogowego wyraża się wzorem

Rv=zakres*1kΩ/V i wynosi 15kΩ.

R [Ω]

0

10

100

1000

5000

10000

ΔUmetody [V]

0

0,01

0,08

0,69

2,8

4,4

δUmetody [%]

0

0,07

0,7

6,7

34

67

4. Wyniki pomiaru po odjęciu błędu metody

R [Ω]

0

10

100

1000

5000

10000

Wynik pomiaru woltomierzem cyfrowym (±błąd pomiaru)

11,034

±0,007

11,032

±0,007

11,031

±0,007

11,029

±0,007

11,030

±0,007

11,030

±0,007

Wynik pomiaru woltomierzem analogowym (±błąd pomiaru)

11,00

±0,01

10,99

±0,01

10,98

±0,01

10,95

±0,01

10,96

±0,01

11,00

±0,01

5. Wnioski

Opór woltomierza powinien być dużo większy od oporu obwodu. Wynika to ze wzoru na błąd metody δUmetody = -R/Rwoltomierza. Nie pokrywanie się wyników przy pomiarze woltomierzem analogowym wynika z błędu wprowadzonego podczas odczytywania wartości z podziałki.
