POLITECHNIKA LUBELSKA w LUBLINIE			LABORATORIUM Ćwiczenie Nr 3
Nazwisko : Grądzki	Imię : Marcin	Semestr III	Grupa E.D.3.5	Rok akadem. 1997/98
Temat ćwiczenia: Obwody prądu przemiennego z elementami ferromagnetycznymi					Data wykonania 98.01.26		Ocena

Cel ćwiczenia:

Celem ćwiczenia jest wyznaczenie charakterystyk napięciowo-prądowych dla ferrorezonansu prądów oraz napięć.

Przyrządy:

• amperomierz,

• woltomierz,

• watomierz,

• autotransformator

• dławik

• kondensator ( C=50μF ),

• rezystory (R=46Ω)

Tabela nr 1.

Lp.	I	UL	P	cosϕ	S	Q	Z
		A	V	W	-	VA	VAr	Ω
1.	1	130	30	0,231	130	126,48	130
2.	1,5	157,5	38	0,161	236,25	233,17	105
3.	2	172,5	45	0,130	345	342,07	86,25
4.	2,5	180	50	0,111	450	447,22	72
5.	3	187,5	55	0,098	562,5	559,79	62,5
6.	3,5	192,5	60	0,089	673,75	671,08	55
7.	4	197,5	65	0,082	790	787,34	49,375
8.	4,5	202,5	70	0,077	911,25	908,54	45
9.	5	205	75	0,073	1025	1022,26	41
10.	5,7	210	85	0,071	1197	1193,98	36,84

Tabela nr 2. (dla C=50μF)

Lp.	I	Uc
	A	V
1.	3,1	200

Tabela nr 3.

Lp.	I	U	UC	UL	P
	A	V	V	V	W
1.	0,5	47,5	30	40	20
2.	0,7	57,5	45	52	25
3.	0,8	60	50	56	27
4.	1	65	65	65	30
5.	4,5	70	265	98	80
6.	4,9	85	280	100	90
7.	4,25	55	250	96	80
8.	4,1	50	237	96	75
9.	3,9	40	227	95	72
10.	3,6	30	215	94	70
11.	0,25	27,5		22	15

Tabela nr 4.

Lp.	U	I	IC	IL	P.
	V	A	A	A	W
1.	40	0,39	0,7	0,24	7,5
2.	50	0,48	0,84	0,3	10
3.	65	0,6	1,05	0,39	12,5
4.	85	0,75	1,32	0,55	15
5.	95	0,82	1,5	0,62	17,5
6.	100	0,86	1,58	0,75	18
7.	132,5	1	2,05	1,05	25
8.	157,5	0,96	2,45	1,5	35
9.	167,5	0,80	2,65	1,95	40
10.	175	0,70	2,8	2,3	45
11.	180	0,62	3	2,9	50
12.	187,5	0,80	3,2	3,45	60
13.	195	1,12	3,5	4,15	75

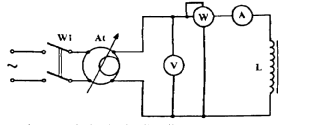

Schemat nr 1.

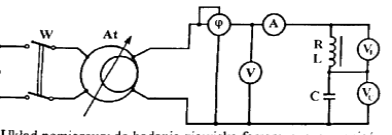

Schemat nr 2.

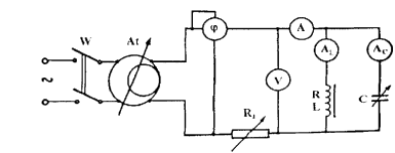

Schemat nr 3.

Wykresy do tabeli nr 1

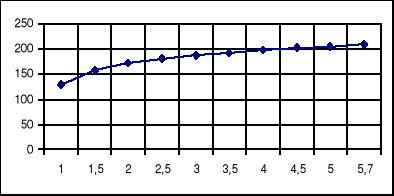

Wykres 1 (U=f(I))

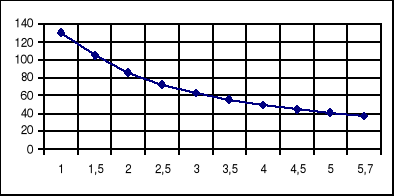

Wykres 2 (Z=f(I))

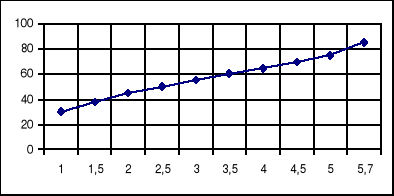

Wykres 3 (P=f(I))

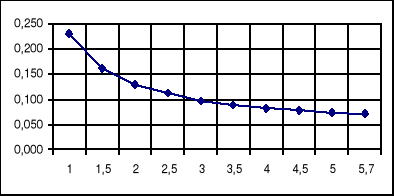

Wykres 4 (cosϕ=f(I))

Wykres do tabeli nr 2

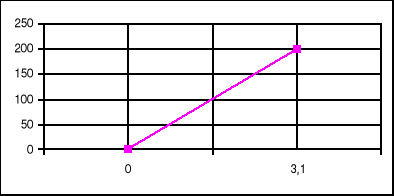

Wykres 5 (Uc=f(I))

Wykresy do tabeli nr 3

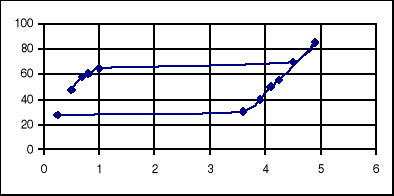

Wykres 6 (U=f(I )

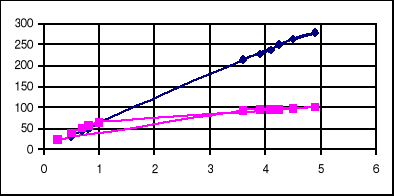

Wykres 7 (U_C=f(I) i U_L=f(I))

Wykres do tabeli 4

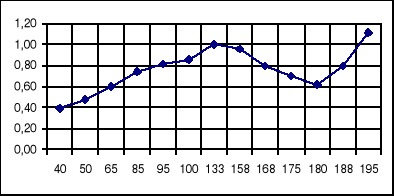

Wykres 8 (U=f(I))

---
