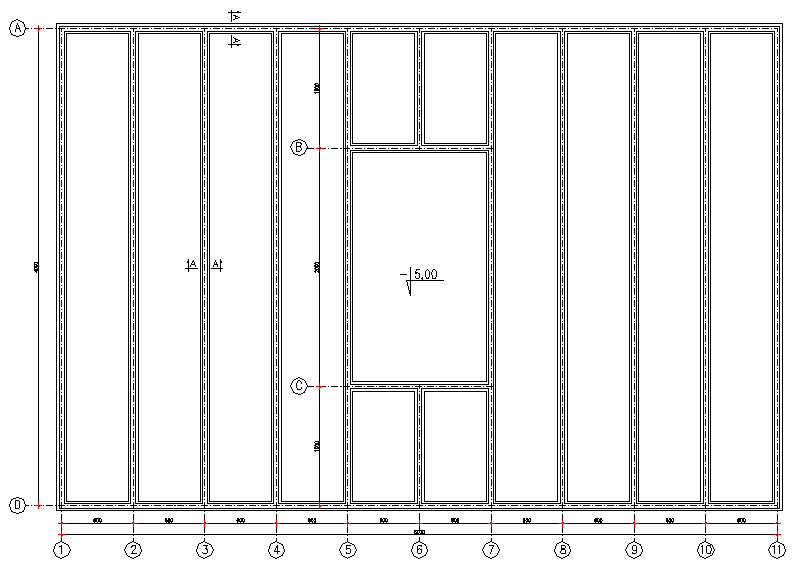

1. Geometria ław fundamentowych :

2. Objętość mieszanki betonowej:

V = ( 60*2+40*10+10*2+12*2 )*0,8*0,6 = 271 m³

Całość okresu robót podzielono na 2 etapy 6-cio dniowe :

1 dzień: przygotowanie i montaż deskowania

2 dzień: układanie mieszanki betonowej

3 dzień: twardnienie betonu

4 dzień: jw.

5 dzień: jw.

6 dzień: demontaż i oczyszczenie deskowania

3. Podział na działki robocze.

Zastosowano podział na 2 działki robocze w zależności od etapów (rys.2)

4. Dobór betonowozu i pompy do betonu

Dobrano betonowozy marki Mercedes o pojemności 9 m³

Dobrano pompy do podawania betonu marki Putzmeister o wysięgu 33 m.

Oszacowanie ilości samochodów i pomp:

Fundamenty składają się ze stref po ok. 134 m³ każda.

Średnia wydajność pompy - 20 m³/h

co daje 134m³/(20 m³/h*8h) = 0,84 przyjęto 1 pompę

Średnia wydajność betonowozu - 9m³/h

co daje 134m³/(9 m³/h*8h) = 1,86 przyjęto 2 betonowozy

5. Wskazanie kolejności betonowania poszczególnych działek

Rys. 3

6. Wskazanie przerw roboczych.

Rys. 2

7. Dobór deskowania. Wykaz elementów do zamówienia.

Przyjęto deskowanie Manto firmy Thyssen Hünnebeck Polska.

Według zaleceń producenta (instrukcja montażu - maj'98) nakład czasu pracy na montaż i demontaż deskowania wynosi ok. 0,2 - 0,5 h/m².

Założono, średni czas montażu - 0,35 h/m² (dla 1 robotnika).

W strefach fundamentowych jest 634 m² deskowania, co daje ok. 317 m² na każdą strefę.

317m² / (8h/0,35h/m²) = 14 robotników

Aby zamontować i zdemontować deskowanie w ciągu 2 dni potrzeba na to brygady 14 osób pracującej przez 8 godzin dziennie.

ZAMÓWIENIE

Potrzeba 317 m² deskowania (wykaz elementów):

1. Płyta 120x60 cm - szt. 17

2. Płyta uzupełniająca 40x60 cm - szt. 2

3. Narożnik 35x60 cm - szt. 26

4. Wkładka uzupełniająca 5x60 cm - szt. 25

5. Płyta 270x60 cm - szt. 18

6. Płyta 330x60 cm - szt. 118

7. Płyta 240x60 cm - szt. 20

Porównać z rys. 4

8. Oszacowanie czasu betonowania

Czas betonowania - patrz harmonogram betonowania rys. 5

9. Oszacowanie kosztów robót

Koszt pomp do betonu: 152PLN * 1 * 16 godz. = 2432 PLN

Koszt betonu: 206PLN * 271m³ = 1536 PLN

Kosz żurawi samochodowych: 48PLN * 1 * 32 godz. = 6240 PLN

Koszt deskowania: 1,8PLN * 317 m³ * 12dni = 6848 PLN

Suma: 17056 PLN

---
