KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 3

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

ZADANIA SPRAWDZAJĄCE 3: EDYCJA I MODYFIKACJA OBIEKTÓW

Zadania sprawdzające 3 są przeznaczone do samodzielnego wykonania po trzecich zajęciach kursu
AutoCAD jako nieobowiązkowa praca domowa. Jeśli jednak nie potrafisz wykonać pewnych elementów
rysunkowych, wróć do po kolejnych ćwiczeniach.

1. Gwiazda. Narysuj elementy przedstawione na rysunku.

Polecenia:
- Wielobok
- Okrąg
- Polilinia
- Odsuń
- Utnij
- Przesuń
- Szyk











2. Koło rowerowe. Narysuj elementy przedstawione na rysunku.

Polecenia:
- Okrąg
- Odsuń
- Linia
- Utnij
- Szyk













background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 3

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

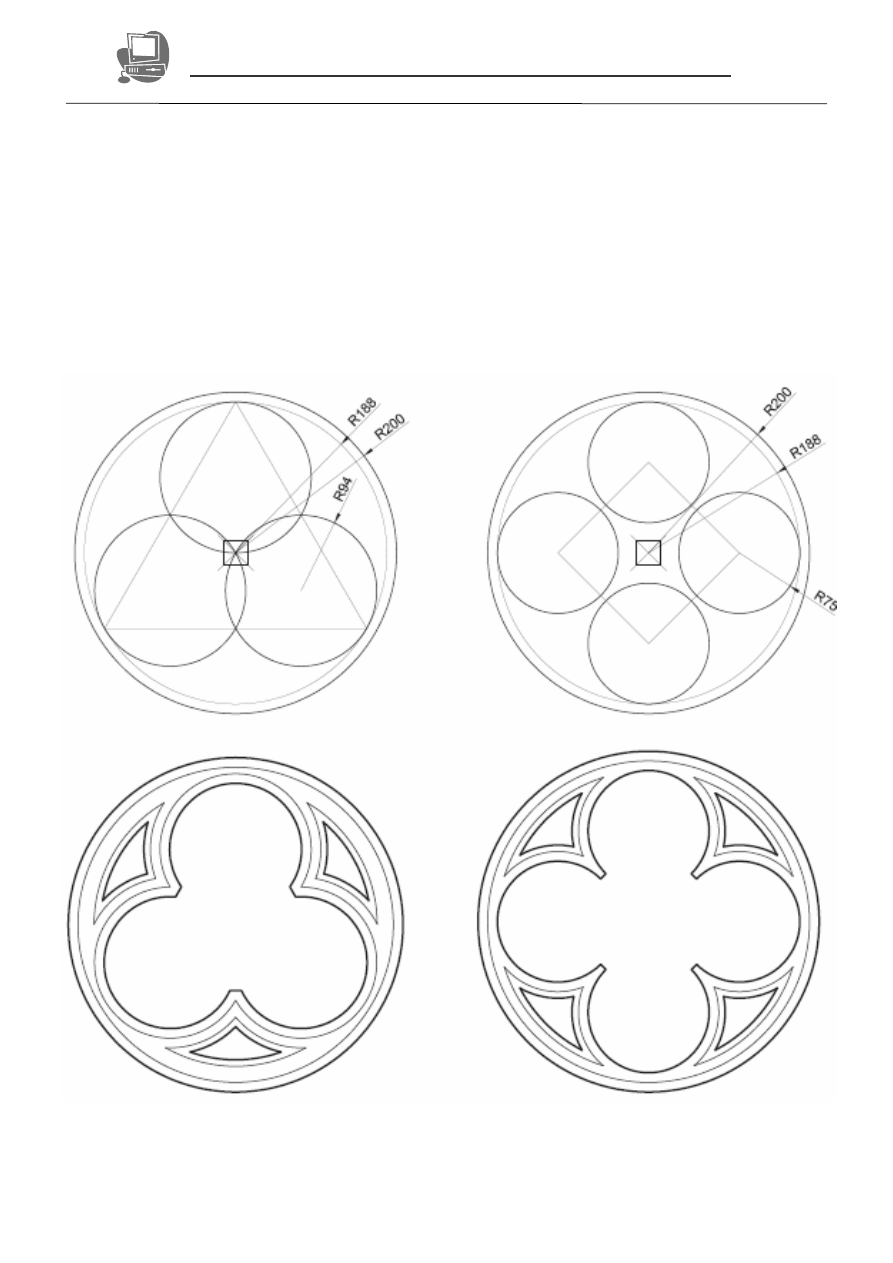

3. Gotyk wieloliście. Narysuj elementy przedstawione na rysunku.

Trójliść. Ppolecenia:
- Okrąg
- Okrąg (2 Punkty)
- Odsuń
- Wielobok/Wpisany w okrąg
- Utnij
- Szerokość linii


Czteroliść. Polecenia:
- Okrąg
- Linia
- Odsuń
- Utnij
- Szerokość linii








































background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 3

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

4. Narysuj połączenie ciesielskie
Polecenia:
- linia
-obrót/kopiuj
- utnij
- kreskuj
(wymiary zaokrąglić do pełnych jednostek)
















5. Narysuj mozaikę
Polecenia:
- ortho
- polilinia/łuk/promień (100 jedn.)/punkt końcowy (100jedn.)
- kopiuj {w pionie}(100 jedn.)
- przesuń {poziomo} (100 jedn.)
- obrót/ kopiuj (90°)
- kreskuj (wypełnienie pełne, kolor)

















background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 3

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

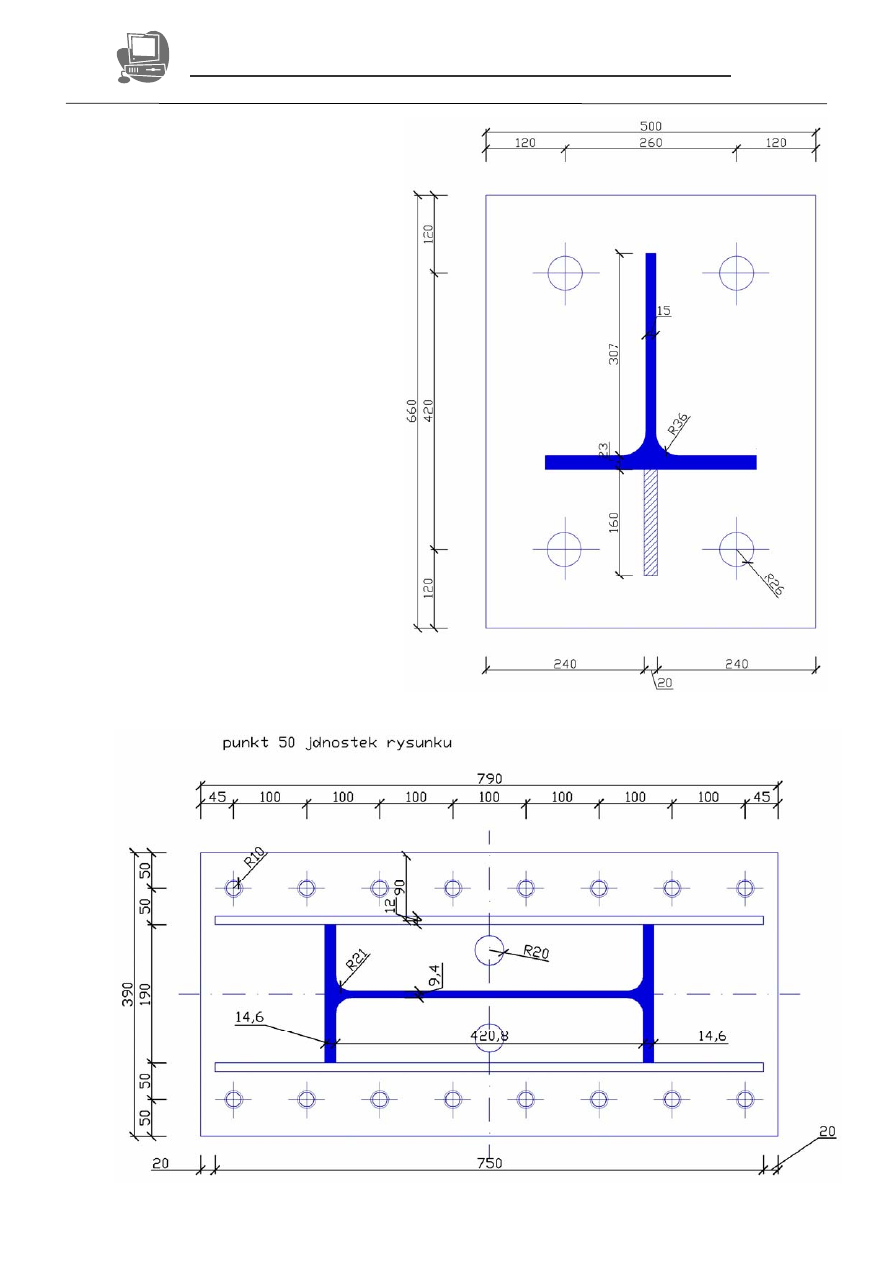

6. Narysuj elementy przedstawione na rysunku.


























7. Narysuj elementy przedstawione na rysunku.




















background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ PG

ZADANIA SPRAWDZAJĄCE 3

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska Opracowanie: Zespół CAD 2009

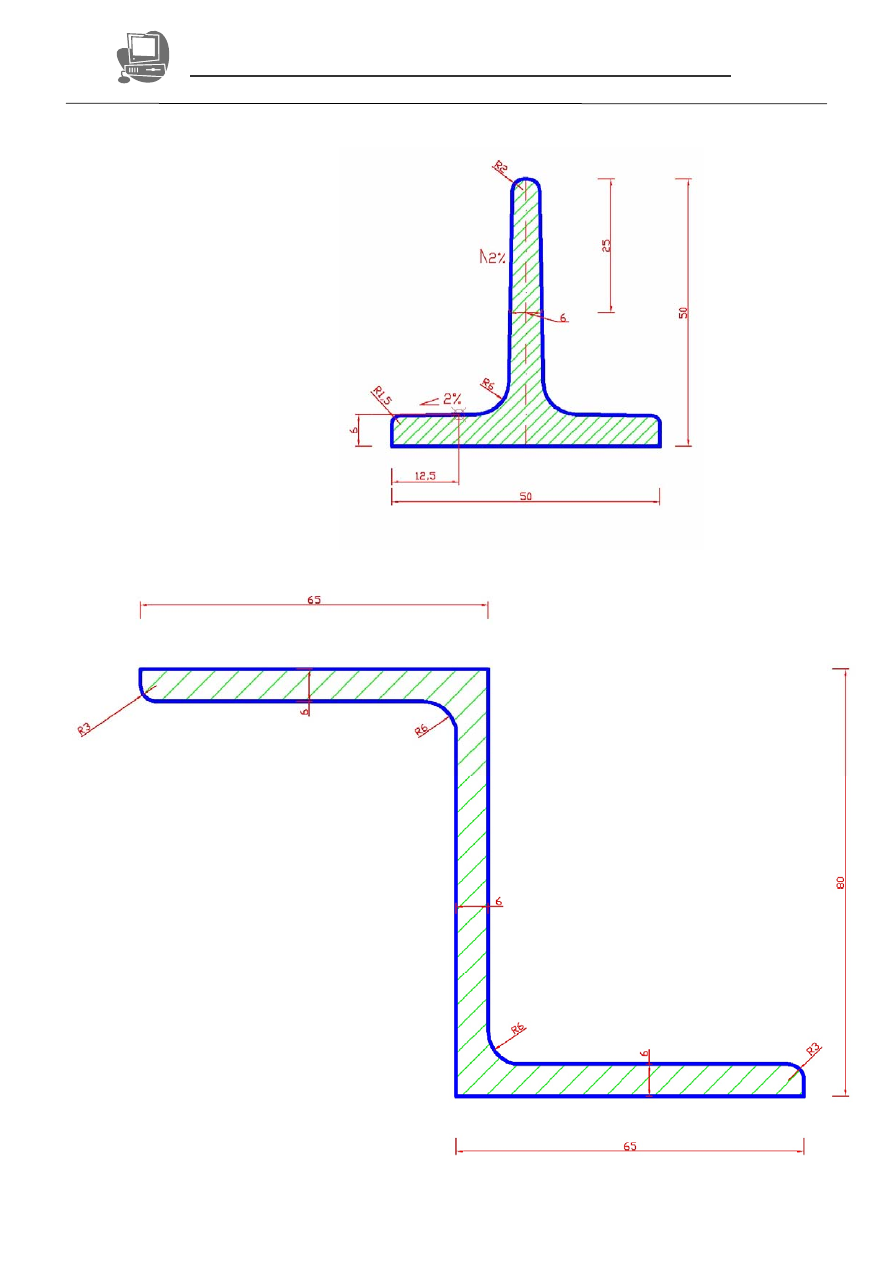

8. Teownik. Narysuj element przedstawiony na rysunku.

Polecenia:
- Linia
- Od
- Zaokrąglaj
- Lustro
- Kreskuj













9. Zetownik. Narysuj elementy przedstawione na rysunku.
